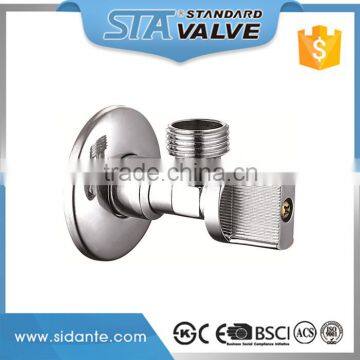

ART.3001 1/2"x3/8" 1/2"x1/2" Отшлифованный и хромированный латунный угловой клапан с резьбой BSP M/M

ART.3001 1/2"x3/8" 1/2"x1/2" Отполированный и хромированный угловой латунный кран с резьбой BSP M/M, рукояткой из пластика ABS, произведенный в Китае

1. Принцип действия углового крана:

Основной функцией является перекрытие или соединение трубопроводов с жидкостью. Шаровые краны полностью открываются или закрываются с помощью привода на штоке, который прикладывает определенный крутящий момент и передает его на конструкцию, чтобы повернуть ее на 90 градусов.

??

2. Особенности углового крана:

Малый сопротивление потоку, быстрый и удобный переключение, хорошая герметичность и длинный срок службы.

3. Инструкция по монтажу углового клапана:

(1) Перед подключением к трубопроводу необходимо промыть и удалить остаточные загрязнения в трубопроводах (так как это может повредить

шар сиденья).

(2) Данное изделие должно быть установлено в горизонтальном или вертикальном направлении трубопровода (как показано на рис. 1).

(3) Когда трубопровод не находится в горизонтальном положении или подвергается усилиям, можно устранить

отклонение трубопровода с помощью опор трубопровода или других опор.

Размеры углового крана ART.3001 1/2"x3/8" 1/2"x1/2", полированный, хромированный, латунный, с резьбой BSP M/M, с ручкой из пластика ABS, произведенный в Китае:

? ?

СБОРНОЙ ЧЕРТЕЖ

? ? ? ? ? ??
	№ Компонент Материал 1 Корпус Латунь 2 Ствол Латунь 3 Гайка-прессовка Латунь 4 Прокладка Латунь 5 Ручка Полифторэтилен 6 Кольцо уплотнения Полифторэтилен 7 Розетка Нержавеющая железная сталь 8 Винт Сталь ? ? ?
