Серия счетчиков энергии Acuvim-L

Технические характеристики

Серия Acuvim-L - это многофункциональные измерители электроэнергии, производимые компанией Accuenergy. Это идеальный выбор для мониторинга и управления системами распределения электроэнергии. Некоторые особенности и параметры электроэнергии, доступные в Acuvim-L:

• Параметр измерения истинного действующего значения
• Энергия в четырех квадрантах
• Анализ качества электроэнергии
• Сигнализация о превышении/недостижении пределов
• Выход импульсов энергии
• ПЛР, 4 тарифных зоны, 12 сезонов, 14 графиков учета

?

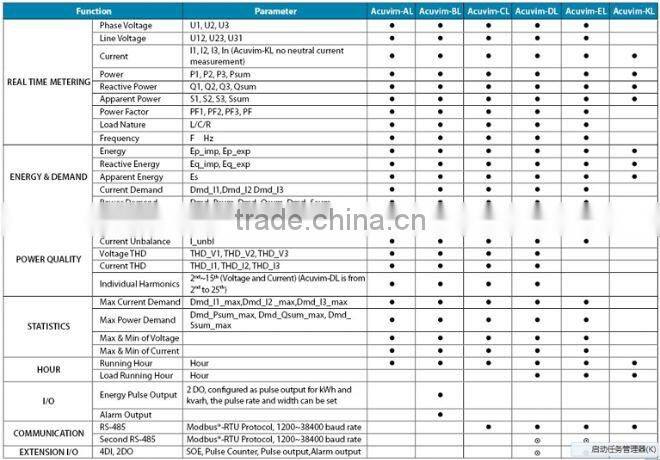

Учет электроэнергии

• Напряжение V1, V2, V3, V12, V23, V31
• Ток I1, I2, I3, In
• Мощность P1, P2, P3, Psum
• Реактивная мощность Q1, Q2, Q3, Qsum
• Полная мощность S1, S2, S3, Ssum
• Частота F
• Коэффициент мощности PF1, PF2, PF3, PF
• Энергия Ep_imp, Ep_exp
• Реактивная энергия Eq_imp, Eq_exp
• Полная энергия Es
• Пик потребления Dmd_I1, Dmd_I2, Dmd_I3, Dmd_P, Dmd_Q, Dmd_S

Мониторинг

• Качество электроэнергии

• Гармоники напряжения от 2-й до 15-й и THD (у Acuvim-DL от 2-й до 25-й)

• Гармоники тока от 2-й до 15-й и THD (у Acuvim-DL от 2-й до 25-й)

• Коэффициент несбалансированности напряжения U_unbl

• Коэффициент несбалансированности тока I_unbl

• Статистика максимальных/минимальных значений

• Время работы счетчика и время работы нагрузки (Acuvim-DL, Acuvim-EL и Acuvim-KL)

Аварийное сообщение

• Два (2) параметра могут быть заданы в указанном временном интервале. Если указанный параметр превышает или ниже установленного предела и сохраняется в течение указанного временного интервала, событие будет записано с временной меткой и запустит аварийный сигнал на выходе DO. Указанный параметр можно выбрать из любых из 35 доступных параметров.

?

Модуль опции ввода/вывода

• Модель Acuvim-DL/EL может расширяться посредством модуля ввода/вывода. Расширительный модуль ввода/вывода может обеспечивать цифровой вход, счетчик импульсов, импульсный выход и SOE.

?

Опция импульсного выхода

• Два цифровых выхода могут быть настроены как импульсный выход для киловатт-часов и киловартов-часов. Частота и ширина импульсов могут быть заданы.

?

Связь

• RS485, промышленный стандартный протокол Modbus? RTU; Опционально второй RS485 (только для Acuvim-DL/EL), протокол Modbus? RTU.

?

Дисплей

• Ясный жидкокристаллический экран с большими символами и белым подсветкой; Широкий диапазон допустимой температуры окружающей среды.

?

Общие размеры

• Компактные размеры 96×96×51 мм (вырез 92×92 мм) DIN или 4’’ ANSI круглый

?

Сертификаты

• CE
• UL
