Использованный станция перемонтажа BGA для материнских плат ноутбуков

Технические характеристики

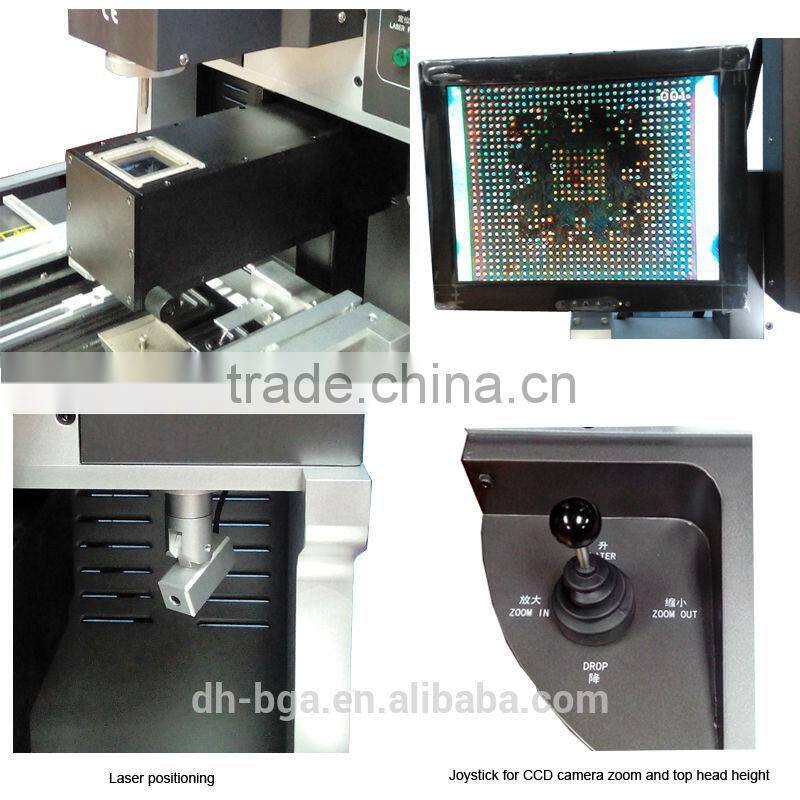

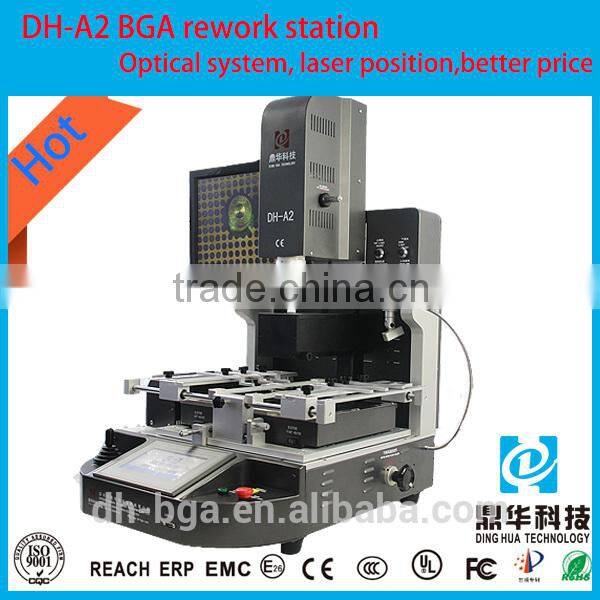

?Автоматическая станция перемонтажа BGA DH-A2 с оптическим выравниванием CCD-камеры и лазерным позиционированием

Характеристики DH-A2:

?

мощность

AC220V±10%???? 50/60Hz

габаритные размеры

Д600×Ш700×В850 мм

позиционирование

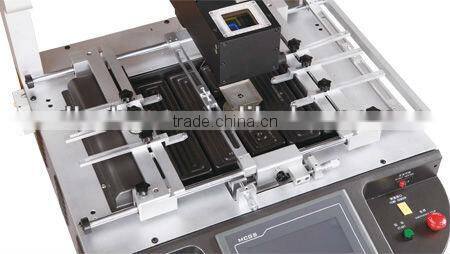

V-овальная канавка, подставка для печатной платы может быть регулирована в любом направлении с внешним универсальным приспособлением

контроль температуры

датчик K, замкнутый контур

точность температуры

±2°C

размер печатной платы

макс. 440×380 мм мин. 22×22 мм

чип BGA

2X2-80X80mm

минимальный чип spacing

0,15 мм

Внешний датчик температуры

1 (опционально)

Нетто вес

70 кг

?

Особенности DH-A2:

?

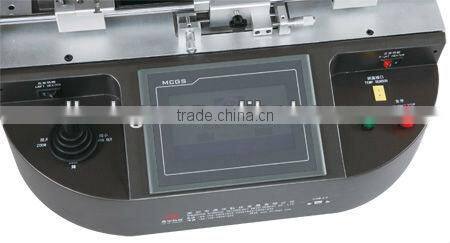

1. Встроенный промышленный компьютер, интерфейс высокоразрешающего сенсорного экрана, управление с помощью ПЛК и функция мгновенного анализа профиля. Реальные настройки и отображение фактического профиля температуры могут быть использованы для анализа и корректировки параметров при необходимости.

?

2. Используется точная система замкнутого цикла управления с К-типом датчиков и автоматическая система регулирования температуры, с температурным модулем, обеспечивающим точный контроль температуры с погрешностью ±2 градуса Цельсия. Внешний датчик температуры позволяет контролировать температуру и точно анализировать реальный профиль температуры в режиме реального времени.

?

3.Поддержка печатных плат с V-образной канавкой для быстрой, удобной и точной позиционировки, подходящая для всех видов печатных плат

?

4.Гибкий и удобный съемный фиксатор на печатной плате, который защищает и предотвращает повреждение печатной платы. Он также может адаптироваться для повторной работы с различными BGA-пакетами.

?

5.Различные размеры сопел для BGA, которые можно регулировать на 360 градусов для удобной установки и замены

?

6.Три температурные зоны могут нагреваться независимо и являются многофункционально контролируемыми и регулируемыми для обеспечения наилучшего сочетания различных температурных зон. Температура нагрева, время, угол, охлаждение и вакуумирование могут быть настроены на интерфейсе

?

7.Есть 6-8 уровней регулировки переменной и постоянной температуры. Массовое хранение температурных кривых, которые можно мгновенно получить в зависимости от разных BGA. Анализ, настройка и регулировка кривых доступны через сенсорный экран

8. Точное и высокоточное регулирование температуры

9. Он использует мощный вентилятор для обеспечения быстрого охлаждения печатной платы и предотвращения ее деформации. Также есть внутренний вакуумный насос и внешняя вакуумная ручка для помощи при извлечении чипа BGA.

10. Включает функцию голосового "предупреждения". За 5 - 10 секунд до завершения демонтажа или пайки производится голосовое напоминание / предупреждение, чтобы рабочие были готовы. Система охлаждения запускается после того, как вертикальный поток воздуха прекращает нагрев. Когда температура опустится до комнатной, процесс охлаждения остановится, чтобы машина не подвергалась старению после нагрева.

11. Сертификация CE, с аварийным выключателем и устройством автоматического отключения питания в случае аварии

Список упаковки

?

1, DH-A2 BGA ремонтная станция (сенсорный экран) 1 комплект

2, Дисплей 1 комплект

3, Вакуумная присоскирующая площадка 3 штуки

4, Спецификация DH-A1 (руководство) 1 экземпляр

5, Горячий воздуховодный сопло 5 штук ( 31*31/38*38/41*41/34*34/55*55 )

6, Нетипичный зажим 6 штук

7, Цветочный рукоятник 6 штук

8, Поддерживающий винт 6 штук

9, Внешний датчик температуры 1 штука

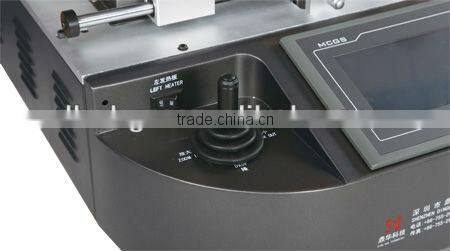

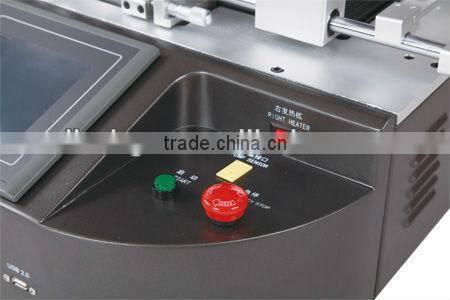

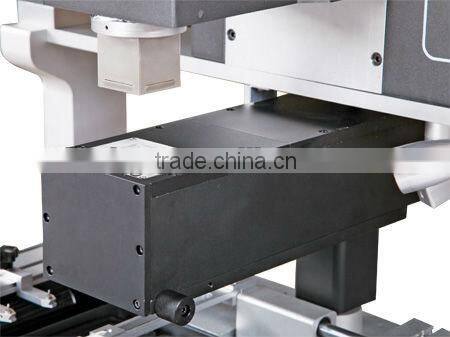

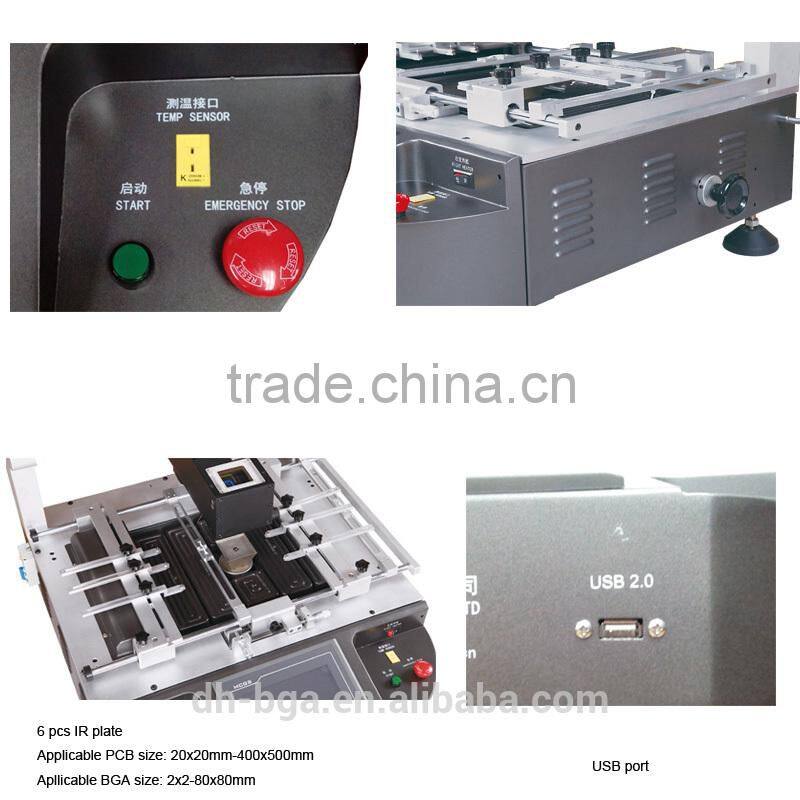

Больше фотографий продукции:

?

?

?

?

?

?

?

?

?

?

?

?

?

Фото упаковки

?

?

?Все наши машины тщательно упаковываются в стандартные деревянные ящики из фанеры, чтобы защитить их при транспортировке.

?

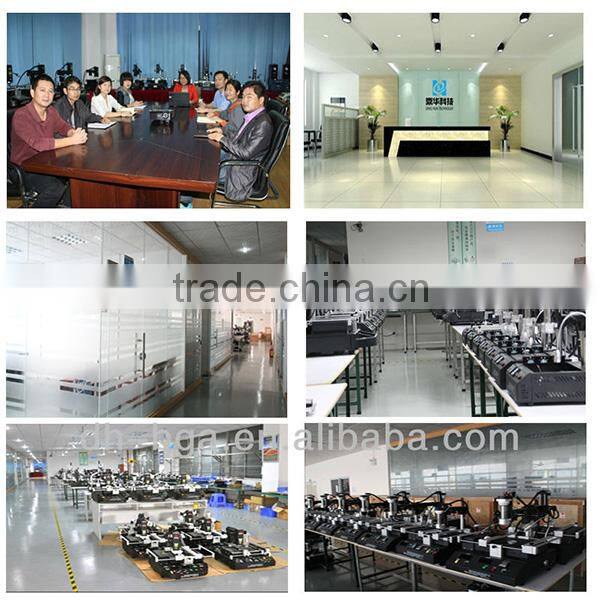

Фото нашей фабрики

?

?

?

?

???

?

?

?

??

На товары, которые мы продаем, распространяется гарантия на один год. Если вам требуется техническая поддержка для любого из продуктов Bga ремонтных станций, пожалуйста, свяжитесь с нашей службой поддержки, используя следующие контактные данные:

Мы всегда отвечаем на ваши вопросы: 24 часа в сутки, 7 дней в неделю.
