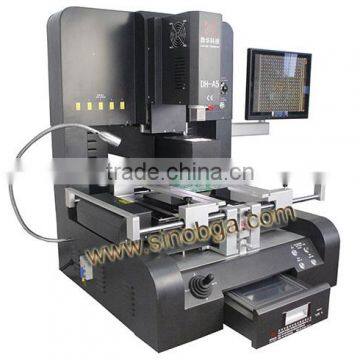

Станция пайки для оптической выравнивания и перемонтажа SMD DH-A5 решение для Xbox

Оптическая система выравнивания, станция пайки для ремонта SMD DH-A5, решение для Xbox и PS3, станция ремонта BGA

?

Особенности:

1.Встроенный промышленный компьютер, интерфейс с высокоразрешительным сенсорным экраном, управление с помощью ПЛК, функция мгновенного анализа профиля. Возможны настройки в реальном времени и отображение фактического профиля температуры, что позволяет анализировать и корректировать параметры при необходимости.

2.Используется точная система замкнутого цикла управления типа K с автоматической регулировкой температуры, а также ПЛК и модуль температуры, обеспечивающие точный контроль температуры с погрешностью ±2 градуса Цельсия. Внешний датчик температуры позволяет контролировать температуру и точно анализировать профиль температуры в реальном времени.

3.Накладная плата с V-образной канавкой для быстрой, удобной и точной позиционировки, подходящая для всех видов печатных плат.

4. Гибкий и удобный съемный крепеж на плате печатных плат, который защищает и предотвращает повреждение платы печатных плат. Он также может адаптироваться для перемонтажа различных корпусов BGA.

5. Насадки для BGA различного размера, которые можно регулировать на 360 градусов для удобной установки и замены;

6. Три температурные зоны могут нагреваться независимо, они многократно контролируемы и регулируемы, чтобы обеспечить лучшую интеграцию различных температурных зон. Температура нагрева, время, угол, охлаждение и вакуумирование могут быть настроены на интерфейсе.

7. Есть 6-8 уровней регулирования переменной и постоянной температуры. Массовое хранение температурных кривых, которые можно мгновенно получить в зависимости от различных BGA. Анализ, настройка и регулировка кривых доступны через сенсорный экран. Три зоны нагрева используют независимый PID-расчет для контроля процесса нагрева, чтобы обеспечить более точный контроль температуры.

8. Он использует мощный вентилятор для быстрого охлаждения печатной платы и предотвращения ее деформации. Также имеется внутренний вакуумный насос и внешняя вакуумная ручка для помощи при извлечении чипа BGA.

9. Включает функцию голосового ?предупреждения?. За 5 - 10 секунд до завершения демонтажа или пайки производится голосовое напоминание / предупреждение, чтобы работники были готовы. Система охлаждения запускается после того, как вертикальный поток воздуха прекращает нагрев. Когда температура опускается до комнатной, процесс охлаждения останавливается, чтобы машина не подвергалась старению после нагрева.

10. Сертификация CE, с экстренным выключателем и устройством автоматического отключения питания в случае аварии.

Технические характеристики:

?

Целостная структура станции ремонта BGA DH-A5

?

Тепловоздушные сопла:

?

Вакуумная ручка для манипулирования чипом BGA:

Упаковка:

?

О нашей фабрике:

?

Сертификат:
