12В постоянного тока, 6-канальный пульсно-модулированный регулятор яркости светодиодов, 1206 пульсно-модулированный регулятор яркости светодиодов/драйвер

??????

???????? Добро пожаловать в Hangzhou Singo Tech Co. Ltd

?

?Регулятор яркости светодиодов PWM 12VDC_6, регулятор яркости светодиодов PWM 1206?

?

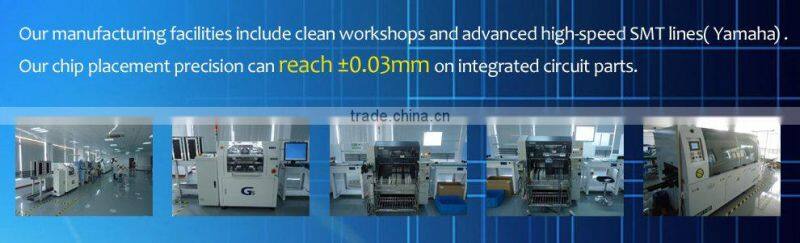

Здравствуйте, клиент! Одноэтапная услуга OEM/ODM печатных плат будет?начата компанией Hangzhou Singo Tech Co.,LTD. Рад видеть вас здесь.

?

?

?

?

Просмотрите, пожалуйста, Видео-инструкцию to know more about us:

http://hzsingo.en.china.cn/company_profile/video_introdution.html?

?

Инструкции и характеристики: Пульсно-широтный модулятор освещения (PWM Dimmer), 12 Вольт, 6A (72W)

?

Этот регулятор освещения предназначен для управления светодиодными источниками освещения, такими как светодиодные ленты и другие источники света. У него есть встроенный выключатель и он обеспечивает точную регулировку яркости источников света.

?

Для установки используйте винтовые разъемы и/или присоединенные входные и выходные провода (ось имеет диаметр 1/4"). Будьте внимательны, чтобы регулятор освещения не касался окружающей металлической конструкции или других проводов.

?

Характеристики

Режим работы - Непрерывно переменный, широтно-импульсная модуляция (ШИМ).

Напряжение питания - Рабочее напряжение от 8 до 20 В постоянного тока, кратковременное до 30 В постоянного тока.

Диапазон выходного напряжения - От нуля В постоянного тока до напряжения питания

Диапазон выходного тока - До 6 А

Диапазон температуры окружающей среды - От -40°F (-40°C) до 115°F (46°C) с указанными ограничениями

КПД преобразования DC-DC - При номинальном токе около 98%, выше при меньшем токе

Типы нагрузки - Оптимизирован для резистивных нагрузок

Размер– 61*37*25(мм)

Вес–20 - 30 г,

Регулирование нагрузки - Обычно менее 3% от минимальной нагрузки до максимальной нагрузки при всех настройках

Регулирование по линии питания - Прямо пропорционально напряжению питания

Рассеивание мощности приводной схемы - Менее 0,038 Вт. Потребление тока в холостом режиме около 1 мА. Потребление тока отсутствует, если переключатель включения/выключения находится в положении "Выкл".

Аксессуары - Ручка,

?

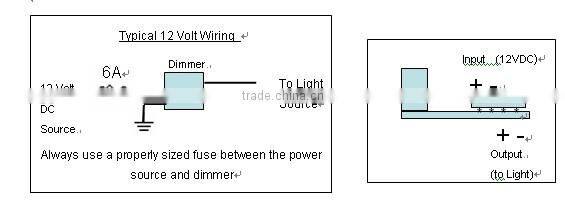

Схемы подключения

?
