16 мм Новейшие поступления. Детали кофеварки. Поворотный энкодерный выключатель

?

16 мм Новинка детали для кофемашины - ротационный энкодер с переключателем

_?

_{16 мм с энкодером и переключателем, тип контактов - штифт, высота установки 7 мм, резьбовая втулка диаметром 5 мм, пластиковая ручка в форме буквы F, длина вала 20 мм, 24 импульса с 24 позициями, положительный сигнал, возможен индивидуальный дизайн вала.}

_?

?

?

_{Подробное описание:}

?

Серия изолированных коротких поворотных энкодеров с углом поворота 360°.

?

1. Общее

1.1 Область применения> Эта спецификация применяется к поворотному энкодеру низкого профиля размером 16 мм (инкрементный тип) для микрокибернетических токовых цепей, используемому в электронной аппаратуре.

?

1.2 Стандартные атмосферные условия> Если не указано иное, стандартный диапазон атмосферных условий для проведения измерений и испытаний составляет следующие пределы:

Температура окружающей среды: 15°C до 35°C

Относительная влажность: 25% до 85%

Атмосферное давление: 86кпа до 106кпа

?

1.3> Диапазон рабочих температур: -10°C до 70°C

?

1.4> Диапазон температур хранения : от -40°C до +85°C

2. Конструкция

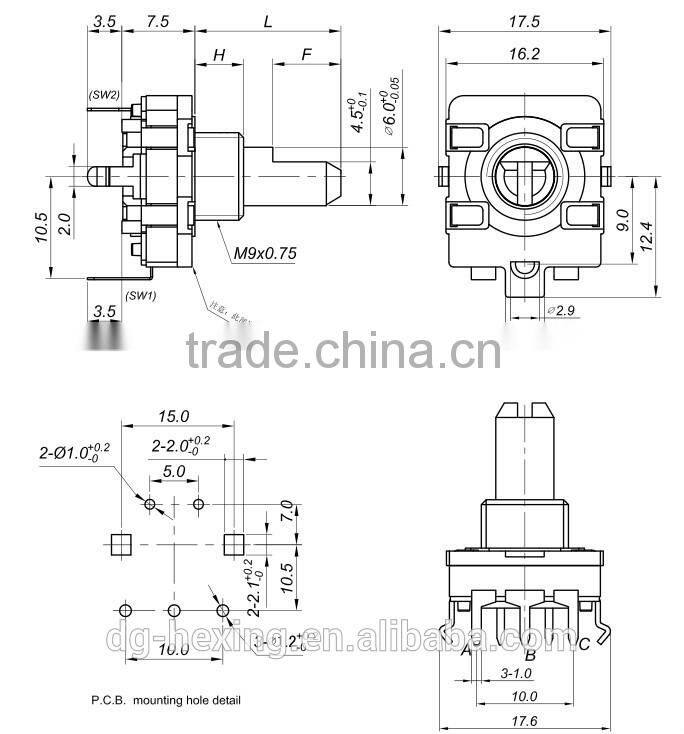

2.1> Габаритные размеры. См. приложенный чертеж

3. Параметры номинала

3.1> Номинальное напряжение: постоянное 5В

3.2> Максимальный рабочий ток (на резистивную нагрузку); Каждый вывод: 0,5 мА (макс. 5 мА; мин. 0,5 мА); Общий вывод: 1 мА (макс. 10 мА; мин. 0,5 мА)

4. Примечания по применению

4.1> Избегайте хранения продукции в местах с высокой температурой, высокой влажностью и в присутствии коррозионных газов. Пожалуйста, используйте эту продукцию как можно скорее, срок хранения не более 6 месяцев. Если после разупаковки остались остатки, пожалуйста, храните их с соответствующей влагозащитой, газозащитой и т.д.

4.2> Метод подсчета импульсов энкодера должен быть разработан с учетом рабочей скорости, времени выборки и проектирования программного обеспечения микрокомпьютера.

4.3> При использовании данного продукта выход позиционирования фиксации см. рис. 5 - 1. Поэтому на этапе проектирования программного обеспечения выберите фазу A в качестве опорной.

4.4> При проектировании процесса подсчета импульсов рекомендуется использовать цепь фильтра C/R (рис. 1).

4.5> Следите, чтобы этот продукт не попадал под воздействие воды или росы, чтобы избежать возможных проблем с формой выходного сигнала импульсов.
