11 мм инкрементальный энкодер SMD-энкодер с металлическим валом

?

?

11 мм автомобильный энкодер управления аудиосистемой?

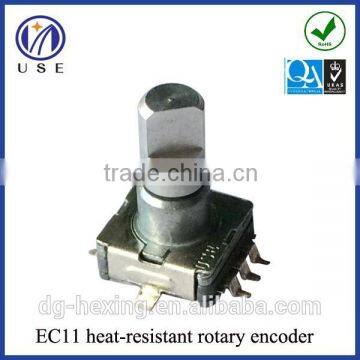

SMD роторный энкодер, термостойкий роторный переключатель, вращательная ось 360 градусов, применяется для автомобильной аудиосистемы, CD, DVD и бытовой техники.

?

?

?

?

?

_{Подробное описание}

Серия изолированных роторных энкодеров с углом поворота 360°.

?

1. Общее

1.1 Область применения>Эта спецификация относится к низкопрофильному роторному энкодеру размером 11 мм (инкрементного типа) для микрокругов малого тока, используемому в электронной аппаратуре.

1.2 Стандартные атмосферные условия. Если не указано иное, стандартный диапазон атмосферных условий для проведения измерений и испытаний определяется следующими пределами:

Температура окружающей среды: от 15°C до 35°C

Относительная влажность: от 25% до 85%

Давление воздуха: от 86 КПа до 106 КПа

1.3 Диапазон рабочих температур: от -10°C до 70°C

1.4 Диапазон температур хранения: от -40°C до +85°C

2. Конструкция

2.1 Габариты. См. приложенный чертеж

3. Нормы

3.1 Номинальное напряжение: постоянное 5 В

3.2 Максимальный рабочий ток (резистивная нагрузка); Каждый вывод: 0,5 мА (макс. 5 мА; мин. 0,5 мА); Общий вывод: 1 мА (макс. 10 мА; мин. 0,5 мА)

4. Примечания по применению

4.1> Избегайте хранения продукции в местах с высокой температурой, высокой влажностью и в присутствии коррозионных газов. Пожалуйста, используйте эту продукцию как можно скорее, срок хранения не более 6 месяцев. Если после открытия упаковки остались остатки, пожалуйста, храните их с соответствующей влагозащиты, газозащиты и т.д.

4.2> Метод подсчета импульсов кодера должен быть разработан с учетом рабочей скорости, времени выборки и проектирования программного обеспечения микрокомпьютера.

4.3> Для этой продукции выход позиции фиксации см. рис. 5 - 1. Поэтому на стадии проектирования программного обеспечения используйте фазу A в качестве опорной.

4.4> При проектировании процесса подсчета импульсов рекомендуется использовать цепь фильтра C/R (рис. 1).

4.5> Необходимо соблюдать осторожность, чтобы продукция не подвергалась воздействию воды или росы, чтобы предотвратить возможные проблемы с формой выходного импульсного сигнала.

?

?

?
