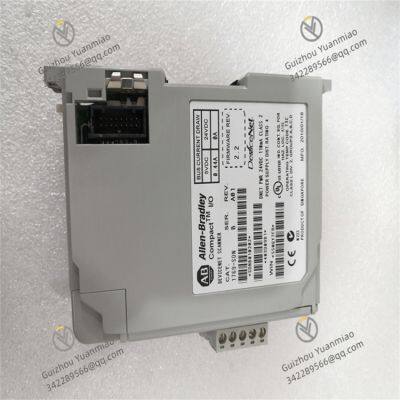

Allen-Bradley 1769-SDN Módulo Scanner DeviceNet

Tens?o de Opera??o: Adota fonte de alimenta??o DC de 24V. Essa tens?o DC industrial comum é conveniente para se adaptar a várias fontes de alimenta??o industriais, garantindo o funcionamento estável do módulo. Além disso, é consistente com a tens?o de alimenta??o de outros componentes da série CompactLogix, o que é favorável para construir um sistema de alimenta??o unificado.

Consumo de Corrente: A corrente do painel é limitada a 1,4A. No lado da rede DeviceNet, o consumo de corrente típico em DC de 24V é de 110mA, o que está em um nível baixo em termos de consumo de energia do sistema geral, controlando efetivamente a perda de energia e reduzindo os custos operacionais. Em DC de 5,2V, o consumo de corrente Classe 2 / SELV é de 440mA, atendendo à demanda de energia em diferentes níveis de tens?o.

Consumo de Energia: Quando o módulo está funcionando normalmente, o consumo de energia é de aproximadamente 4,7W. O baixo consumo de energia resulta em gera??o de calor relativamente baixa, o que ajuda a melhorar a estabilidade e a vida útil do módulo e reduz as falhas causadas por superaquecimento.

Protocolo de Comunica??o: Foca no protocolo de comunica??o DeviceNet e atua como dispositivo mestre na rede DeviceNet. é responsável por gerenciar a comunica??o de dados com dispositivos escravos (como inversores de frequência, módulos I/O digitais/analógicos, sensores, etc.). Com base nesse protocolo, pode transmitir dados com precis?o e eficiência entre dispositivos mestre e escravo, garantindo a emiss?o precisa de comandos de controle industrial e o feedback oportuno da informa??o do status do dispositivo.

Taxa de Comunica??o: Suporta três taxas de comunica??o: 125Kbps (com distancia máxima de transmiss?o de 500m), 250Kbps (com distancia máxima de transmiss?o de 250m) e 500Kbps (com distancia máxima de transmiss?o de 100m). Pode ser configurado flexivelmente de acordo com as diferentes exigências de taxa de transmiss?o de dados e distancia em cenários industriais reais. Por exemplo, em áreas onde os dispositivos est?o relativamente concentrados e há necessidade de alta capacidade de resposta dos dados, a taxa alta de 500Kbps pode ser selecionada; em cenários onde os dispositivos est?o amplamente distribuídos e a distancia de transmiss?o é longa, pode ser alternado para 125Kbps para garantir a transmiss?o estável do sinal.

Número de Nós: Um único módulo 1769 - SDN pode suportar até 64 nós na rede DeviceNet. Sua forte capacidade de nó permite que ele atenda facilmente às necessidades de acesso de numerosos dispositivos em sistemas de automa??o industrial complexos, construindo redes de controle distribuídas em grande escala e hierárquicas.

Dimens?es: O módulo tem um tamanho externo de 50mm de largura, 118mm de altura e 87mm de profundidade. A estrutura geral é compacta e de pequeno tamanho. Quando instalado no rack da série 1769, ocupa pouco espa?o, o que é benéfico para economizar o valioso espa?o no painel de controle e facilitar a disposi??o do sistema e a integra??o do equipamento.

Peso: O módulo pesa aproximadamente 0,28kg. O baixo peso n?o apenas facilita os técnicos de instala??o a instalar e desinstalar o módulo, reduzindo a intensidade do trabalho, mas também reduz a inconveniência causada pelo peso durante o transporte e a manuten??o do equipamento.

Método de Instala??o: Suporta vários métodos de instala??o. Pode ser instalado em um trilho DIN, aproveitando a instala??o conveniente e firme dos trilhos DIN para facilitar a montagem rápida e a manuten??o posterior do equipamento; também pode ser instalado diretamente no painel do painel de controle. O método de instala??o pode ser selecionado flexivelmente de acordo com o espa?o real no local e as exigências de instala??o, aumentando a aplicabilidade do módulo em diferentes ambientes industriais.

Temperatura de Opera??o: Pode funcionar estavelmente na faixa de temperatura de 0℃ - 60℃. Essa faixa de temperatura cobre as mudan?as de temperatura convencionais na maioria das oficinas de produ??o industrial e painéis de controle. O módulo pode operar normalmente tanto em oficinas de fundi??o de a?o de alta temperatura quanto em ambientes de armazenamento refrigerado de temperatura relativamente baixa, garantindo a estabilidade da comunica??o.

Umidade Relativa: Pode operar normalmente em um ambiente com umidade relativa de 5% - 95% (n?o condensável). Tem boa tolerancia a ambientes úmidos, pode evitar efetivamente falhas como curtos - circuitos, corros?o e outras causadas por problemas de umidade, e é adequado para cenários de produ??o industrial com alta umidade, como têxtil e processamento de alimentos.

Resistência à Interferência Eletromagnética: Cumpre os padr?es de compatibilidade eletromagnética industriais relevantes, como IEC 61000 - 6 - 4. Tem forte capacidade de resistência à interferência eletromagnética, pode resistir à forte interferência eletromagnética gerada por motores, inversores de frequência, soldadores elétricos e outros equipamentos em locais industriais, garantindo a transmiss?o estável dos sinais de comunica??o da rede DeviceNet e evitando situa??es como perda de pacotes de dados e transmiss?o errada.

Resistência a Vibra??o e Choque: O módulo pode funcionar normalmente nas condi??es de faixa de tolerancia a vibra??o de 10 - 500Hz, amplitude de 0,38mm ou acelera??o de 10g, e faixa de tolerancia a choque de geralmente 15g (11ms). Pode suportar as vibra??es e choques gerados durante a opera??o do equipamento industrial, garantindo a integridade da estrutura do módulo e a estabilidade do desempenho, e é adequado para campos industriais com grandes vibra??es e choques, como máquinas de minera??o e máquinas de engenharia.

Fun??o de Controle Mestre do DeviceNet: Como o mestre da rede DeviceNet, o módulo 1769 - SDN pode controlar completamente a comunica??o de dados dos dispositivos escravos. Ele pode sondar ativamente os dispositivos escravos, ler dados dos dispositivos escravos (como dados de temperatura e press?o detectados por sensores, feedback do status de funcionamento de atuadores, etc.) rapidamente e em ordem de acordo com o ciclo de comunica??o pré - definido, e enviar comandos de controle do controlador para os respectivos dispositivos escravos com precis?o, realizando o monitoramento em tempo real e o controle preciso do processo de produ??o de automa??o industrial. Por exemplo, na linha de produ??o de pe?as de automóvel, o módulo 1769 - SDN pode coordenar e controlar sensores, válvulas pneumáticas, motores e outros equipamentos em cada esta??o de trabalho para garantir o funcionamento eficiente e estável da linha de produ??o.

Configura??o Flexível da Taxa de Comunica??o: Suporta três taxas de comunica??o: 125Kbps, 250Kbps e 500Kbps. Os usuários podem ajustar flexivelmente a taxa de comunica??o de acordo com a distribui??o dos dispositivos, o volume de transmiss?o de dados e as exigências de capacidade de resposta em cenários de aplica??o reais. Quando os dispositivos est?o concentrados em uma pequena área e há necessidade de alta capacidade de resposta dos dados, como em esta??es de montagem de rob?s, a taxa pode ser definida para 500Kbps para atender às necessidades de transmiss?o rápida de grandes quantidades de dados; se os dispositivos estiverem amplamente distribuídos e a distancia de transmiss?o for longa, como em linhas de transporte logístico automatizadas em grandes armazéns, selecionar 125Kbps pode garantir que o sinal permane?a estável durante a transmiss?o de longa distancia e evitar erros de transmiss?o de dados causados por atenua??o do sinal.

Poderosa Fun??o de Diagnóstico de Rede: O módulo tem uma fun??o de diagnóstico de rede completa, que pode monitorar o status de opera??o da rede DeviceNet em tempo real. Através de seus próprios indicadores LED, pode exibir intuitivamente informa??es como se a conex?o de rede está normal, se há erros na transmiss?o de dados e se o próprio módulo tem falhas. Quando ocorre uma anomalia na rede, o indicador luminoso emitirá um alarme com um padr?o de piscar específico ou mudan?a de cor. Ao mesmo tempo, o módulo pode gerar internamente um relatório de diagnóstico detalhado, registrando o tempo, o tipo e as possíveis causas da falha, facilitando os técnicos de manuten??o a localizar e resolver rapidamente os problemas, reduzindo muito o tempo de solu??o de falhas do sistema e melhorando a confiabilidade e a disponibilidade do sistema de automa??o industrial.

Integra??o Perfeita com o Sistema CompactLogix: Especificamente projetado para a plataforma PLC Rockwell CompactLogix, tem excelente compatibilidade com controladores, módulos I/O e outros componentes desta série. Pode ser instalado diretamente no rack da série 1769 e realizar intera??o de dados de alta velocidade com o processador PLC através do painel do rack. Ele pode realizar a integra??o perfeita com todo o sistema CompactLogix sem convers?o complexa de interface ou adapta??o adicional de protocolo de comunica??o. Essa característica de integra??o próxima torna possível expandir facilmente as fun??es do sistema ao construir sistemas de controle de automa??o industrial, facilitando os usuários a configurar flexivelmente o equipamento de acordo com as necessidades reais e melhorando o desempenho geral e a escalabilidade do sistema.

Ampla Compatibilidade de Dispositivos: Ele pode ser compatível com muitos dispositivos no mercado que atendem aos padr?es do protocolo DeviceNet, seja vários sensores de marcas (como sensores de proximidade, sensores fotoelétricos), atuadores (como válvulas solenóides, contatores CA), ou módulos I/O inteligentes, inversores de frequência, etc., todos podem alcan?ar conex?o estável e comunica??o de dados. Isso fornece aos usuários grande liberdade na sele??o de equipamentos ao construir sistemas de automa??o industrial, eliminando preocupa??es sobre problemas de compatibilidade entre dispositivos de diferentes marcas, reduzindo a dificuldade e o custo de integra??o do sistema e promovendo a diversifica??o e a personaliza??o de solu??es de automa??o industrial.
