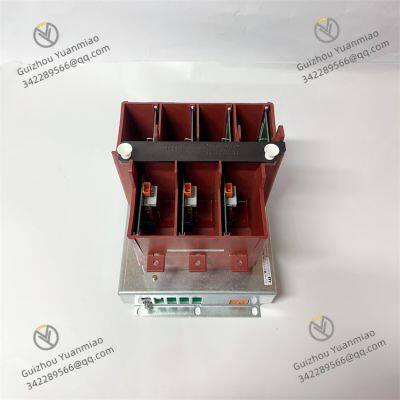

ABB 3BHB005243R0117 Controlador Lógico Programável

I. Vis?o Geral

ABB KUC755AE117, como um módulo de convers?o de energia de alta performance da série ABB AC6000, desempenha um papel chave no campo da automa??o industrial. Sua principal fun??o é realizar a convers?o de formas de energia elétrica. Convertendo a corrente alternada em corrente alternada com frequência variável, pode controlar com precis?o a velocidade, o torque e a posi??o do motor, sendo um componente central do sistema de acionamento do motor. Com conceitos de design avan?ados e processos de fabrica??o, este módulo fornece servi?os de convers?o de energia estáveis e eficientes para várias aplica??es industriais, garantindo a confiabilidade e a precis?o da opera??o do equipamento.

II. Parametros Técnicos

•


• Parametros de Potência: A potência nominal é de 75 kW. Este nível de potência o torna adequado para vários cenários de acionamento de motores médios e grandes, atendendo aos requisitos de saída de potência de diferentes equipamentos industriais. Durante a opera??o real, pode produzir com estabilidade a potência correspondente de acordo com as condi??es da carga, garantindo a opera??o contínua e eficiente do motor.

• Parametros de Tens?o: A faixa de tens?o de entrada é de 380 - 500V CA (trifásico), o que pode se adaptar aos sistemas de alimenta??o elétrica industriais comuns e tem boa compatibilidade com a rede elétrica. A tens?o de saída pode ser ajustada com flexibilidade no intervalo de 0 - 500V CA (trifásico). Através do controle preciso da tens?o, atende aos requisitos de tens?o do motor em diferentes estados de opera??o, realizando a regula??o precisa da velocidade e do torque do motor.

• Parametros de Corrente: A corrente nominal pode chegar a 160A, o que pode suportar uma grande corrente de carga, garantindo que o módulo ainda possa operar com estabilidade em condi??es de alta carga, evitando falhas no equipamento causadas por sobrecarga de corrente e fornecendo suporte de energia confiável para o motor.

• Parametros de Frequência: A faixa de frequência de opera??o é de 0,5 Hz a 200 Hz, o que pode realizar uma ampla varia??o de velocidade do motor, atendendo às diversas necessidades de diferentes aplica??es industriais em rela??o à velocidade do motor. Seja na fase de partida que requer baixa velocidade e alto torque ou na fase de trabalho que requer opera??o estável em alta velocidade, o estado de opera??o do motor pode ser controlado com precis?o ajustando a frequência.

• Método de Controle: Adota a tecnologia de Modula??o por Largura de Pulso (PWM). Esta tecnologia controla o valor médio da tens?o de saída ajustando a largura do pulso, o que tem as características de alta velocidade de resposta e alta precis?o de controle. Pode reduzir efetivamente as flutua??es de corrente e as ondula??es de torque durante a opera??o do motor, melhorando a estabilidade e a eficiência da opera??o do motor.

• Protocolos de Comunica??o: Suporta vários protocolos de comunica??o comuns, como RS - 485, Modbus, etc. Estas interfaces de comunica??o permitem que o módulo interaja facilmente com computadores superiores, controladores lógicos programáveis (PLCs) e outros dispositivos inteligentes, realizando monitoramento remoto, configura??o de parametros e integra??o do sistema, e facilitando a constru??o de sistemas de controle automático eficientes.

• Parametros de Prote??o e Ambiente: O nível de prote??o atinge IP20, o que pode fornecer prote??o básica contra poeira para o circuito interno do módulo, se adaptando aos requisitos de uso de ambientes industriais gerais. A faixa de temperatura de opera??o é de - 10°C a 40°C, e a umidade relativa é de 5% - 95% (sem condensa??o). Tem certa capacidade de adapta??o ao ambiente e pode operar com estabilidade nas condi??es de temperatura e umidade comuns em locais industriais. Ao mesmo tempo, o módulo é projetado com desempenho anti-vibra??o e anti-interferência eletromagnética, atendendo aos padr?es relevantes de equipamentos industriais, garantindo o funcionamento confiável em ambientes eletromagnéticos industriais complexos.

• Dimens?es Físicas: As dimens?es externas do módulo s?o de 400mm×400mm×200mm. Este design garante o layout razoável dos circuitos internos e os requisitos de dissipa??o de calor, ao mesmo tempo em que leva em considera??o a compacta??o do espa?o de instala??o, facilitando a instala??o integrada em vários painéis de controle e equipamentos.

III. Características Funcionais

•


• Tecnologia IGBT de Alta Performance: O módulo adota a tecnologia avan?ada de Transistor Bipolar de Porta Isolada (IGBT). O IGBT tem as vantagens de baixa queda de tens?o em condu??o, alta velocidade de comuta??o e forte capacidade de condu??o de corrente, tornando o módulo ter alta eficiência no processo de convers?o de energia, o que pode reduzir efetivamente a perda de energia. Ao mesmo tempo, pode responder rapidamente aos sinais de controle, realizando o ajuste rápido da velocidade e do torque do motor, atendendo aos requisitos de aplica??es industriais complexas em rela??o ao desempenho dinamico.

• Design Modular: Adota o conceito de design modular, onde cada módulo funcional trabalha independentemente e em coopera??o. Este design n?o apenas facilita a instala??o, desmontagem e manuten??o do módulo, reduzindo os custos de manuten??o do equipamento e o tempo de inatividade, mas também permite que os usuários substituam ou adicionem facilmente módulos funcionais de acordo com as necessidades reais durante a atualiza??o ou expans?o do sistema, melhorando a flexibilidade e a escalabilidade do sistema.

• Versatilidade: Adequado para vários cenários de aplica??o de controle de motores. Seja um motor assíncrono comum, um motor síncrono ou um tipo especial de motor, pode ser alcan?ado o controle preciso de velocidade, torque e posi??o por meio deste módulo. Ele suporta vários algoritmos de controle, como controle vetorial e controle direto de torque, e pode selecionar a estratégia de controle mais adequada de acordo com as características de diferentes motores e requisitos de aplica??o, otimizando o desempenho de opera??o do motor e melhorando a precis?o geral de controle do sistema.

• Alta Confiabilidade: Após testes e verifica??es rigorosas de nível industrial, o design do circuito interno leva plenamente em considera??o várias medidas de prote??o elétrica e anti-interferência. Tem fun??es perfeitas, como prote??o contra sobrecorrente, prote??o contra sobretens?o, prote??o contra curto-circuito e prote??o contra superaquecimento. Pode cortar rapidamente o circuito quando o motor ou o sistema estiver com anomalias, protegendo o módulo e o motor de danos, garantindo a opera??o estável a longo prazo em ambientes industriais hostis, reduzindo as taxas de falha do equipamento e melhorando a eficiência de produ??o.

• Flexibilidade de Comunica??o: Ricas interfaces de comunica??o e suporte a protocolos permitem que o módulo seja facilmente integrado em vários sistemas de controle automático. Através de protocolos de comunica??o como RS - 485 ou Modbus, pode ser realizada comunica??o de dados em tempo real com computadores superiores, PLCs, interfaces homem-máquina (HMIs) e outros dispositivos, realizando fun??es como monitoramento remoto, ajuste de parametros e diagnóstico de falhas. Os usuários podem entender o estado de opera??o do módulo em tempo real por meio do sistema de controle e ajustar flexivelmente os parametros de opera??o do motor de acordo com as necessidades de produ??o, melhorando o nível de automa??o e a eficiência de gerenciamento do processo de produ??o.

V. Diagnóstico e Manuten??o de Falhas

Falhas Comuns e Métodos de Tratamento

•


• Falha de Sobrecorrente: As possíveis causas incluem sobrecarga do motor, curto-circuito no enrolamento do motor, danos em dispositivos de potência internos do módulo, etc. As solu??es s?o verificar a condi??o da carga do motor e eliminar os fatores de sobrecarga; usar ferramentas profissionais para detectar se há curto-circuito no enrolamento do motor, e se houver curto-circuito, reparar ou substituir o motor; se for suspeitado que os dispositivos de potência internos do módulo estejam danificados, é necessário que técnicos profissionais desmontem e inspecionem o módulo e substituam os dispositivos de potência danificados.

• Falha de Sobretens?o: Normalmente causada por flutua??es excessivas de tens?o da rede elétrica, resistor de frenagem n?o conectado ou danificado, excesso de energia de retorno do motor, etc. Os métodos de tratamento s?o instalar um estabilizador de tens?o ou regulador de tens?o para estabilizar a tens?o de entrada da rede elétrica; verificar a conex?o e o valor de resistência do resistor de frenagem para garantir que o resistor de frenagem funcione normalmente; no caso de excesso de energia de retorno do motor, ajustar os parametros de controle ou adicionar uma unidade de frenagem para consumir a energia de retorno.

• Falha de Comunica??o: Pode ser causada por conex?es soltas de cabos de comunica??o, configura??o incorreta de protocolos de comunica??o, danos na interface de comunica??o do módulo, etc. As solu??es s?o verificar a conex?o dos cabos de comunica??o para garantir uma conex?o firme; verificar cuidadosamente as configura??es do protocolo de comunica??o para garantir a consistência com as configura??es do computador superior ou outros dispositivos; se a interface de comunica??o estiver danificada, entrar em contato com o pessoal de manuten??o profissional da ABB para reparar ou substituir o módulo da interface de comunica??o.

• Falha de Superaquecimento: As principais causas s?o má dissipa??o de calor do módulo, temperatura ambiente alta, opera??o em alta carga por longo tempo, etc. Pode ser resolvido limpando o pó e os detritos da superfície do dissipador de calor do módulo para garantir canais de dissipa??o de calor livres; melhorando as condi??es de ventila??o e dissipa??o de calor do equipamento para reduzir a temperatura ambiente; organizando razoavelmente o tempo de opera??o do equipamento para evitar a opera??o em alta carga por longo tempo.

Pontos de Manuten??o Diária

•


• Inspe??o Regular do Aparência: Verificar regularmente se o aparência do módulo está danificado, deformado, queimado ou apresenta outros fen?menos anormais. Se houver alguma anomalia, tratar imediatamente para evitar a expans?o da falha. Ao mesmo tempo, verificar se o módulo está instalado firmemente e se os cabos de conex?o est?o soltos para garantir que o equipamento n?o tenha falhas devido a afrouxamento mecanico durante a opera??o.

• Limpeza e Manuten??o: Limpar regularmente o módulo, usar um pano macio limpo ou um agente de limpeza especial para limpar o pó e a sujeira da superfície do módulo para evitar que o acúmulo de poeira afete a dissipa??o de calor e o desempenho elétrico do módulo. Especialmente em ambientes industriais com muita poeira, a frequência de limpeza deve ser aumentada.

• Monitoramento de Parametros de Opera??o: Usar sistemas de controle ou equipamentos de monitoramento profissionais para monitorar regularmente os parametros de opera??o do módulo, como tens?o de entrada e saída, corrente, temperatura, frequência, etc., e comparar e analisar com a faixa de parametros de opera??o normal. Se forem encontradas mudan?as anormais nos parametros, investigar imediatamente as causas e tomar as medidas correspondentes para garantir que o módulo esteja sempre em condi??es normais de funcionamento.

• Backup e Atualiza??o: Fazer backup regularmente das configura??es de parametros e dos programas de controle do módulo para evitar perda de dados. Ao mesmo tempo, prestar aten??o às informa??es de atualiza??o de software e atualiza??o de firmware lan?adas pela ABB oficial e atualizar o módulo em tempo hábil para obter novos recursos e otimiza??es de desempenho, melhorando a estabilidade e a confiabilidade do módulo.
