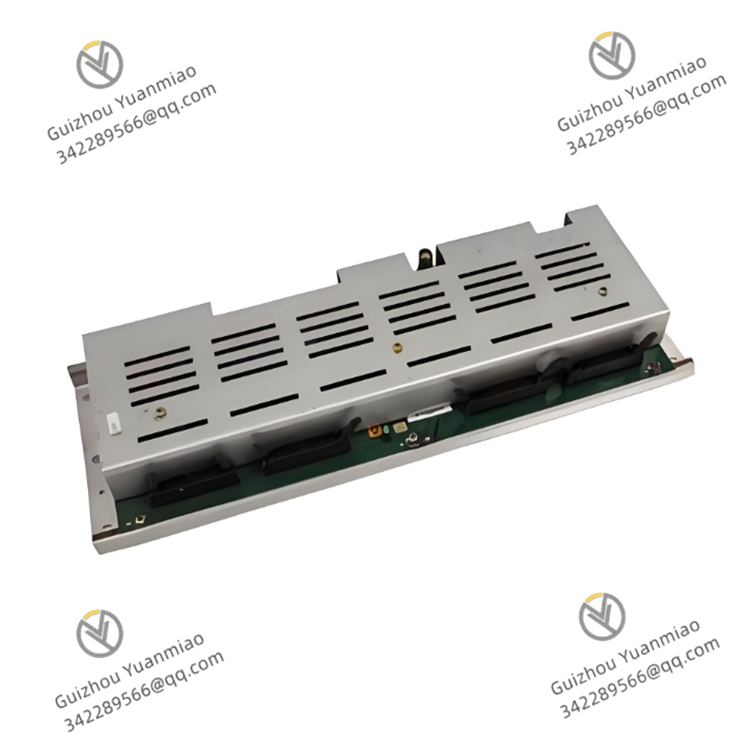

ABB UAC318AE HIEE300744R0001 Módulo de Entrada/Saída Digital

Vis?o Geral

O ABB UAC318AE HIEE300744R0001 é um módulo de entrada/saída digital especialmente projetado para sistemas de controle de automa??o industrial. é principalmente usado para coletar sinais de comuta??o em campos industriais (como o status de interruptores de limite e bot?es) e enviar comandos de controle digital do sistema de controle para equipamentos executores no local (como relés e válvulas solenóides), a fim de realizar o controle automático de processos industriais. é amplamente utilizado em vários cenários industriais, como energia elétrica, indústria química e fabrica??o, fornecendo capacidade básica de coleta e execu??o de sinais para a constru??o de linhas de produ??o automatizadas confiáveis e eficientes, e garantindo a opera??o estável e o controle preciso do processo de produ??o.

Parametros Centrais

•


• Configura??o dos Canais de Entrada/Saída: O módulo está equipado com 32 canais de entrada digital e 16 canais de saída digital. Os canais de entrada e saída s?o projetados independentemente, o que pode atender às necessidades de coleta de sinais e controle de equipamentos no local em larga escala ao mesmo tempo. Por exemplo, na linha de montagem automatizada da fabrica??o de automóveis, os canais de entrada podem ser usados para coletar sinais de status de sensores em cada esta??o para determinar se os componentes est?o no lugar, e os canais de saída podem ser usados para controlar as a??es de equipamentos executores, como bra?os robóticos e fixadores.

• Tipo de Sinal de Entrada: Os canais de entrada digital suportam entrada de sinal DC de 24V e podem ser conectados diretamente a vários equipamentos comuns no local, como interruptores de limite, interruptores próximicos e bot?es. A corrente de entrada é de cerca de 5mA, e o tempo de resposta do sinal de entrada é inferior a 5ms, o que pode capturar rapidamente as mudan?as no status do equipamento e fornecer feedback de sinal oportuno e preciso para o sistema de controle.

• Características do Sinal de Saída: Os canais de saída adotam o modo de saída de relé. Cada relé tem uma carga nominal de 250V AC/5A e 30V DC/5A e pode acionar vários componentes executores industriais, como contatores e válvulas solenóides. A vida mecanica do relé pode atingir 10 milh?es de vezes, e a vida elétrica é de 100.000 vezes sob carga nominal, garantindo a confiabilidade do uso frequente a longo prazo. O tempo de comuta??o do sinal de saída é inferior a 10ms, o que pode responder rapidamente aos comandos do sistema de controle para realizar a a??o oportuna do equipamento.

• Desempenho de Isolamento: A tecnologia de isolamento óptico-eletr?nico é adotada entre os canais de entrada e saída, e entre os canais e a fonte de alimenta??o do sistema. A tens?o de isolamento é t?o alta quanto 2500V AC, o que pode bloquear efetivamente a interferência elétrica forte no local e o cruzamento de sinais entre os canais, melhorar a capacidade anti-interferência e a seguran?a do sistema, e garantir que o módulo possa funcionar estavelmente em ambientes eletromagnéticos complexos.

• Requisitos de Alimenta??o: A fonte de alimenta??o de trabalho é DC de 24V. A corrente total durante a opera??o normal é de cerca de 350mA (excluindo a corrente da carga). A faixa de adapta??o da fonte de alimenta??o é de 18V DC - 30V DC, o que pode funcionar estavelmente no ambiente de flutua??es da energia industrial e reduzir o risco de falha do equipamento causado por alimenta??o instável.

• Adaptabilidade Ambiental: A faixa de temperatura operacional é de -25°C - 70°C, e pode funcionar de forma confiável em gabinetes de controle externos frios ou ambientes de oficina industrial de alta temperatura; a umidade relativa é de 5% - 95% UR (n?o condensável), o que pode se adaptar a fábricas costeiras úmidas ou ambientes de oficina na esta??o chuvosa, garantindo o desempenho estável do módulo em várias condi??es ambientais adversas.

• Especifica??es Físicas: O tamanho do módulo é de 150mm×100mm×60mm, e o peso é de cerca de 400g. Ele adota o método de montagem em raíl DIN padr?o, que é fácil e rápido de instalar, ocupa pouco espa?o no gabinete de controle e é conveniente para instala??o combinada com outros módulos de controle automático, otimizando o layout espacial do gabinete de controle.

Características Funcionais

•


• Controle e Feedback de Status dos Canais Independentes: Cada canal de entrada e saída pode ser controlado e monitorado independentemente. Os canais de entrada est?o equipados com indicadores LED para exibir visualmente o status do sinal de entrada, e a luz acesa indica que há um sinal de entrada; os canais de saída também est?o equipados com indicadores LED para exibir o status de liga??o e desligamento do relé de saída. Além disso, o módulo suporta o feedback em tempo real do status do canal para o sistema de controle por meio da interface de comunica??o, o que facilita os operadores a monitorar remotamente o status de opera??o do equipamento e detectar e tratar falhas oportunamente.

• Fun??o de Configura??o Flexível: Suporta configura??o flexível por meio de software, e os usuários podem agrupar os canais de entrada e saída e definir fun??es de acordo com as necessidades reais da aplica??o. Por exemplo, vários canais de entrada podem ser combinados em um grupo lógico para detectar o status operacional complexo do equipamento; os canais de saída também podem ser configurados em diferentes modos de controle, como saída de pulso e saída de nível, para atender a requisitos de controle diversificados.

• Fun??es Completas de Diagnóstico e Prote??o: Tem fun??es completas de auto-diagnóstico e pode monitorar situa??es anormais, como falta de energia, curto-circuito do canal e sobrecarga, em tempo real. Quando uma falha é detectada, o módulo enviará imediatamente uma mensagem de alarme ao computador superior por meio do pisca do indicador e da interface de comunica??o, e cortará automaticamente a saída do canal com falha para proteger o módulo e o equipamento externo. Por exemplo, quando o canal de saída está sobrecarregado, o relé se desconectará automaticamente. Após a elimina??o da falha, pode ser redefinido manualmente ou remotamente por meio de software para retomar o trabalho normal.

• Forte Capacidade Anti-Interferência: Adota uma carca?a com blindagem multicamadas e um projeto de circuito otimizado, o que pode resistir efetivamente à interferência eletromagnética e à interferência de rádiofreqüência em campos industriais. Em ambientes próximos a fontes de forte interferência, como inversores e motores de alta potência, ainda pode manter a estabilidade da transmiss?o de sinais, garantir a precis?o dos sinais de entrada e saída, reduzir a ocorrência de opera??es erradas e melhorar a confiabilidade do sistema.

• Fácil Integra??o e Expans?o: O módulo pode ser integrado perfeitamente a vários sistemas de controle ABB (como DCS, PLC) e realizar intera??o de dados com o computador superior por meio de protocolos de comunica??o padr?o (como Modbus, Profibus) para realizar o controle e gerenciamento centralizados do sistema. Ao mesmo tempo, suporta expans?o em cascata de múltiplos módulos e pode ser expandido para vários módulos no máximo para atender às necessidades de projetos de automa??o industrial em larga escala.

Cenários de Aplica??o Típicos

•


• Controle de Equipamentos da Indústria de Energia Elétrica: No sistema de controle de equipamentos auxiliares da subesta??o, é usado para controlar equipamentos, como sistemas de ventila??o, sistemas de ilumina??o e sistemas de prote??o contra incêndio. Por meio do canal de entrada para coletar sinais de vários sensores (como sensores de temperatura, sensores de fuma?a), quando a temperatura é muito alta ou fuma?a é detectada, o canal de saída é usado para controlar o início do ventilador de ventila??o, a troca de ilumina??o, o alarme de incêndio e outras a??es para garantir a opera??o segura do equipamento da subesta??o.

• Monitoramento do Processo de Produ??o Química: Na linha de produ??o química, é usado para coletar vários sinais de comuta??o em equipamentos, como reatores e dutos, como o status de abertura e fechamento de válvulas, os limites superior e inferior do nível de líquido, e enviar sinais de controle para acionar equipamentos executores, como válvulas reguladoras e bombas. Por exemplo, quando o nível de líquido no reator atinge o limite superior, o sinal de entrada é acionado, e o módulo controla o fechamento da válvula de alimenta??o por meio do canal de saída e inicia a bomba de descarga ao mesmo tempo para garantir a estabilidade e seguran?a do processo de produ??o.

• Linhas de Produ??o Automatizadas da Fabrica??o: Na linha de montagem automatizada da fabrica??o de produtos eletr?nicos, é usado para controlar o trabalho cooperativo de máquinas de coloca??o, máquinas de inser??o, equipamentos de teste, etc. Por meio do canal de entrada para receber sinais, como a posi??o e a qualidade do produto detectados por sensores, o canal de saída controla o início e o parada do equipamento e a a??o dos bra?os robóticos, realizando a produ??o e o teste automáticos de produtos e melhorando a eficiência da produ??o e a qualidade do produto.

• Automa??o de Logística e Armazenamento: No sistema de armazenamento inteligente, é usado para controlar empilhadeiras, linhas de transporte, equipamentos de classifica??o, etc. O canal de entrada coleta sinais, como a posi??o da carga e o status do sensor, e o canal de saída controla o início e o parada do motor e a dire??o de funcionamento do equipamento, realizando o armazenamento, o manuseio e a classifica??o automáticos de mercadorias e melhorando o nível de automa??o e a eficiência operacional da logística de armazenamento.
