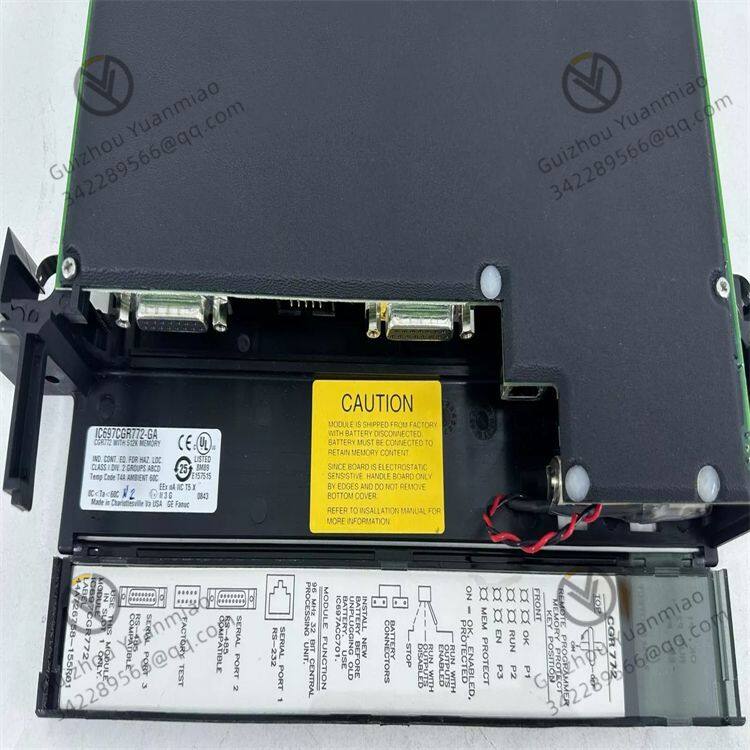

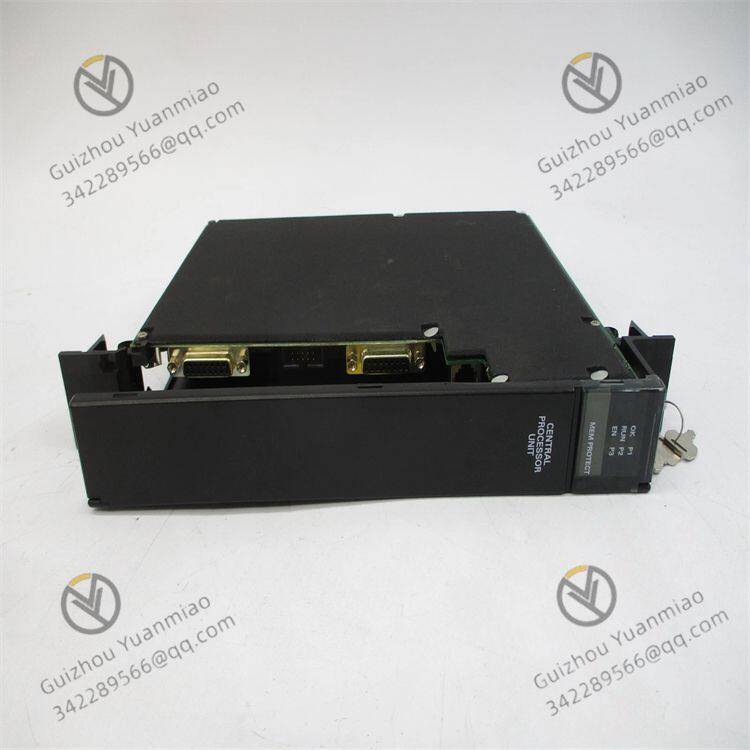

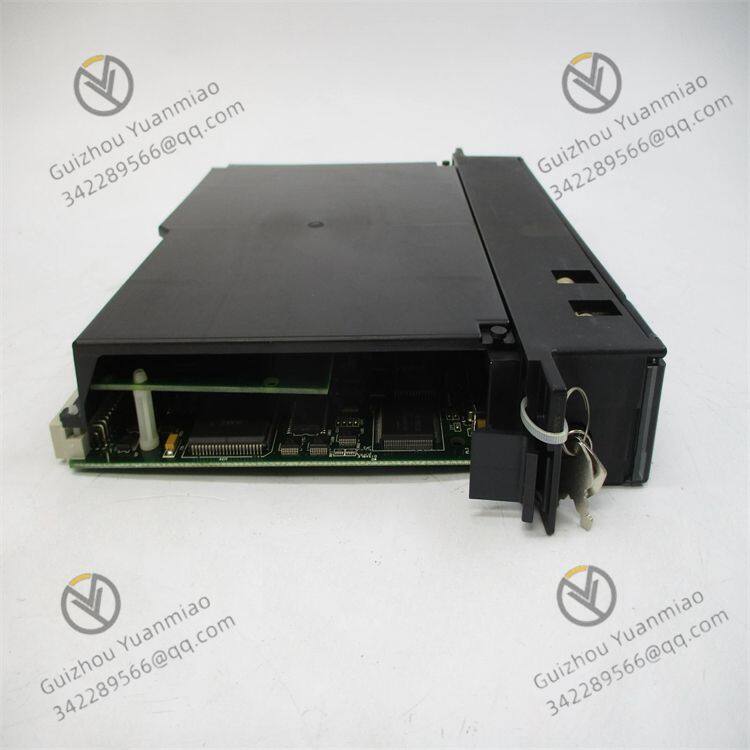

GE IC697CGR772 Módulo CPU da série 90-70

Desempenho do Processador: Equipado com um processador 80486 DX4 de 96MHz, suportando opera??es de ponto flutuante de 32 bits, pode lidar eficientemente com tarefas de controle complexas, com um tempo de execu??o booleano de 0,4 microssegundos por fun??o booleana.

Recursos de Redundancia: Suporta redundancia de espera quente e comuta??o sem perturba??o. Quando a CPU principal falha, a CPU de espera pode assumir sem interrup??o, garantindo a opera??o contínua do sistema e reduzindo o tempo de inatividade.

Capacidade de E/S: Pode suportar até 2048 pontos de E/S discretos e 8K pontos de E/S analógicos, atendendo às necessidades de sistemas de automa??o industrial em larga escala para processar um grande número de sinais de entrada e saída.

Configura??o de Memória: Equipado com 512KB de RAM CMOS com suporte de bateria, que pode armazenar dados e programas críticos por até 6 meses sem alimenta??o externa. O tipo de bateria é IC697ACC701, que é fácil de substituir.

Interfaces de Comunica??o: Possui três portas seriadas, uma das quais é RS-232 e as outras duas s?o RS-485, suportando comunica??o do protocolo SNP. Também pode suportar opera??es de rede por meio de um módulo Ethernet opcional para melhorar a conectividade.

Indicadores de Status: O módulo está equipado com 7 indicadores LED, incluindo execu??o, normal, bateria baixa e status de comunica??o, que podem fornecer feedback em tempo real sobre a saúde e o status de opera??o do sistema, facilitando o monitoramento e a solu??o de problemas pelo usuário.

Métodos de Programa??o: Suporta linguagens de programa??o PLC padr?o, como Ladder Logic de Relé (RLL) e Diagrama de Fun??o de Controle (CFD), permitindo a sele??o flexível de métodos de programa??o de acordo com diferentes necessidades de controle industrial.

Características Mecanicas: é um módulo de um único slot, conforme o tamanho padr?o da prateleira da série GE Fanuc 90-70 e é fácil de instalar.

Controle de Ventilador Rotativo: Em um determinado sistema de controle de ventilador rotativo, foi selecionado o sistema de espera quente de dupla máquina 90-70 da GE Fanuc dos Estados Unidos, com o IC697CGR772 como o módulo de CPU da esta??o mestra PLC. Sua frequência principal de 96MHz e memória do usuário de 1M podem atender aos requisitos do sistema. Durante a opera??o normal, uma CPU controla o sistema e a outra serve de espera. Quando ocorre um problema na prateleira principal, pode se alternar para a prateleira de espera sem perturba??o, garantindo a opera??o normal do sistema e permitindo que os operadores mantenham calmamente a prateleira com problema.

Controle em Tempo Real de Conjuntos Geradores: No campo da produ??o de energia, a opera??o estável dos conjuntos geradores é crucial. O IC697CGR772 pode ser aplicado ao sistema de controle em tempo real de conjuntos geradores. Com sua arquitetura de duplo barramento e fun??o de espera quente, quando a CPU principal falha, a CPU de espera pode assumir rapidamente e sem interrup??o, garantindo que os sinais de controle dos conjuntos geradores n?o sejam interrompidos, mantendo a estabilidade do processo de gera??o de energia e reduzindo os blackouts causados por falhas.

Controle de Reator Químico: Na produ??o química, a precis?o de controle de parametros como temperatura e press?o do reator é alta e n?o é permitida uma parada prolongada. O IC697CGR772 pode ser usado no sistema de controle do reator, que controla com precis?o as opera??es de alimenta??o, aquecimento, agita??o etc. do reator coletando dados do sensor em tempo real. Seu design redundante pode alternar automaticamente para o link de espera ou CPU quando o barramento ou a CPU falham, prevenindo acidentes de produ??o causados pela interrup??o do controle e garantindo a seguran?a e estabilidade da produ??o química.

Controle da Linha de Produ??o de Fabrica??o de Automóveis: A linha de produ??o de fabrica??o de automóveis inclui muitos processos e equipamentos, que têm altos requisitos de confiabilidade e tempo real do sistema de controle. O IC697CGR772 pode ser usado para coordenar a opera??o de vários links na linha de produ??o, como o controle de equipamentos de processos de soldagem de carro?arias, montagem de pe?as etc. Ao cooperar com vários módulos de E/S, pode receber informa??es de feedback do sensor em tempo real e controlar com precis?o as a??es de bra?os robóticos, transportadores e outros equipamentos. Mesmo se um módulo de CPU falhar, pode garantir a opera??o contínua da linha de produ??o por meio da fun??o de espera quente, reduzindo o tempo de inatividade e melhorando a eficiência de produ??o.

Controle de Sinal de Transito Ferroviário: No sistema de transito ferroviário, o sistema de Controle Automático de Trem (ATC) tem requisitos extremamente altos de confiabilidade na transmiss?o e controle de sinais. O IC697CGR772 pode ser aplicado ao sistema ATC, responsável por processar e transmitir vários comandos de sinal, como controle de velocidade do trem e exibi??o de sinais. Sua característica de dupla redundancia pode garantir o envio e recebimento precisos e pontuais de sinais em qualquer circunstancia, garantindo a seguran?a da opera??o do trem e evitando acidentes de transito causados por falhas do sistema de controle.
