GE IC695PBS301 Módulo escravo Profibus DP

O IC695PBS301 é um módulo escravo Profibus DP da série GE PACSystems RX3i, usado principalmente para conectar o sistema RX3i como escravo a uma rede Profibus-DP, permitindo a comunica??o de dados com dispositivos mestres (como outros PLCs ou sistemas DCS). O módulo troca dados de entrada/saída com o mestre via protocolo Profibus, adequado para cenários de automa??o industrial que exigem comunica??o rápida e confiável.

• Fun??o Escravo: Como escravo Profibus-DP, suporta a troca periódica de dados (entrada/saída) e a comunica??o aperiódica (configura??o de parametros, diagnóstico) com o mestre.

• Capacidade de Dados: Cada escravo suporta até 244 bytes de dados de entrada e 244 bytes de dados de saída, atendendo às necessidades de intera??o de E/S na maioria dos campos industriais.

• Taxa de Dados: Suporta taxas de dados Profibus padr?o de 9,6kBit/s a 12Mbit/s, ajustáveis flexivelmente com base na distancia da rede e nos requisitos de tempo real.

• Compatível com o protocolo básico Profibus-DP V0, suportando o modo de comunica??o mestre-escravo e respondendo a solicita??es de leitura/grava??o do mestre.

• Suporta Sincroniza??o e Congela??o modos para garantir a consistência do cronograma para dispositivos multi-escravos (por exemplo, controle de movimento multi-eixo, sincroniza??o da linha de montagem).

• Equipado com fun??es de diagnóstico para feedback do status da rede e falhas do módulo (por exemplo, interrup??es de comunica??o, erros de parametros) para facilitar a manuten??o do sistema.

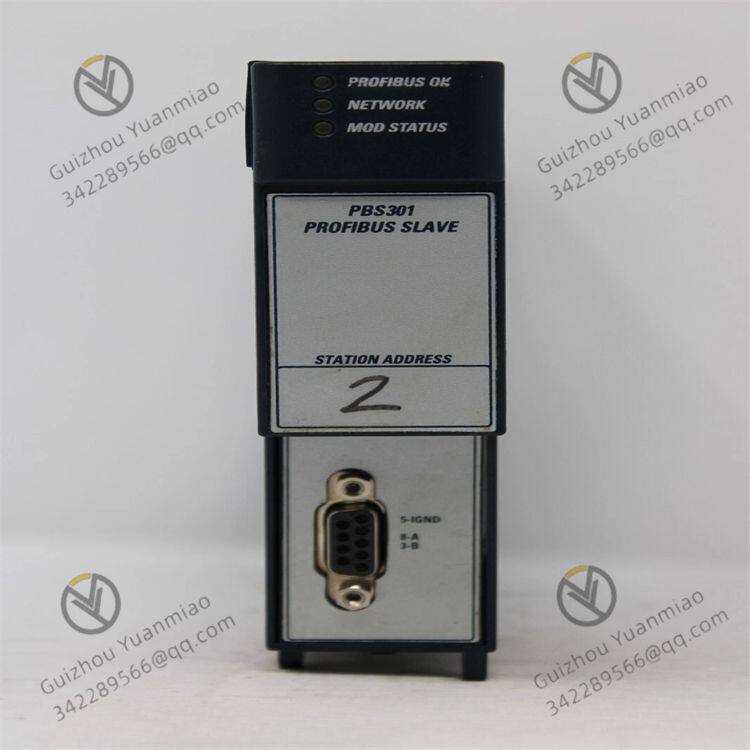

• Conector: Possui um conector Sub-D de 9 pinos para conex?o de cabos do barramento Profibus, suportando a configura??o do resistor do terminador do barramento.

• Indica??o de Status: Status do módulo exibido via lampadas LED:

• OK (Verde): Alimenta??o normal e inicializa??o do módulo concluída.

• NET (Bicolor): Amarelo constante indica que a comunica??o Profibus foi estabelecida; vermelho piscando indica falha de comunica??o ou escravo sem resposta.

• Requisito de Instala??o: Deve ser instalado em um painel universal RX3i, usado com um CPU RX3i, que fornece alimenta??o e interfaces de dados.

• Temperatura de opera??o: 0°C ~ 60°C, adequado para ambientes industriais convencionais.

• Projeto anti-interferência: Cumpre os padr?es de compatibilidade eletromagnética (EMC) industrial, garantindo opera??o estável em ambientes eletromagnéticos complexos.

• CPU e Firmware: Requer um CPU RX3i (vers?o do firmware ≥ 2,9) para garantir a compatibilidade do protocolo.

• Software de Programa??o: Configurado via Logic Developer no Machine Edition 5.0 SP2 ou superior para definir o endere?o do escravo, mapeamento de dados e outros parametros.

• Configura??o da Rede: Os parametros do escravo devem ser configurados no lado do mestre Profibus (por exemplo, PLC Siemens), atribuindo endere?os de dispositivo (1~126) e áreas de transmiss?o de dados.

• Integra??o da Linha de Produ??o: Como escravo conectado a um PLC mestre (por exemplo, Siemens S7-300/400) para permitir a intera??o de dados entre rob?s, motores servo e sensores, como o controle colaborativo de múltiplos dispositivos em linhas de soldagem automotivas.

• Máquinas Ferramentas e Equipamentos de Embalagem: Acessa o sistema mestre para sincronizar parametros como velocidade do eixo e taxa de avan?o, ou controlar o tempo de a??o de máquinas de rotulagem e empilhadeiras.

• Monitoramento Químico/Energético: Como escravo conectado a um sistema DCS para transmitir parametros de processo (temperatura, press?o, vaz?o, etc.) ou receber comandos de controle para válvulas e motores.

• Automa??o de Subesta??es: Conecta dispositivos de prote??o, medidores inteligentes, etc., envia dados para o sistema de monitoramento mestre e suporta resposta rápida durante falhas.

• Armazéns Estéreo Automáticos: Como escravo comunicando com o PLC mestre para controlar o início/parada e o feedback de posi??o de pontes rolantes e transportadores, permitindo o armazenamento e recupera??o automatizada de mercadorias.

• Equipamento Portuário: Acessa o sistema de controle mestre da guindade para transmitir a posi??o do gancho, peso da carga, etc., melhorando a eficiência de carregamento/descarregamento.

• Interconex?o de Dispositivos de Múltiplas Marcas: Como escravo Profibus comunicando com dispositivos mestres de Siemens, ABB, etc., resolvendo problemas de compatibilidade entre dispositivos de diferentes fabricantes.

• Expans?o de E/S Distribuída: Como escravo em sistemas grandes para expandir pontos de E/S, conectando sensores e atuadores remotos para reduzir os custos de fia??o.

• Insira na ranhura especificada do painel RX3i, conecte o cabo do barramento Profibus e certifique-se de que os resistores do terminador estejam corretamente configurados (habilitados em ambas as extremidades da rede).

• Configure o endere?o do escravo no software de programa??o (deve corresponder ao endere?o atribuído pelo mestre).

• Mapeie as áreas de dados de entrada/saída para definir o intervalo de bytes para a intera??o mestre-escravo.

• Monitore a qualidade da comunica??o via status LED do módulo e software de programa??o para solucionar conflitos de endere?o, falhas de cabo, etc.
