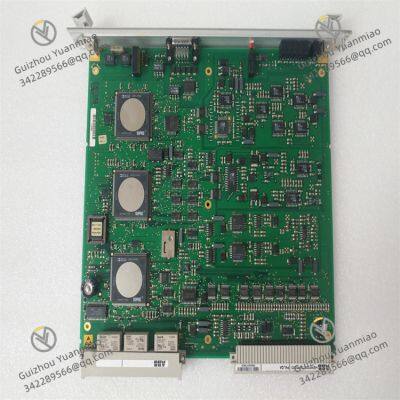

ABB P4LQA HENF209736R0003 Módulo de Controle

ABB HENF209736R0003

• Sistemas de acionamento de média/alta tens?o: Unidades de processamento de sinais para inversores de frequência das séries ACS6000 e ACS8000, responsáveis pela aquisi??o de dados de sensores e saída de comandos de controle.

• Monitoramento de equipamentos elétricos: Interfaces de comunica??o para controladores de excita??o e comutadores de deriva sob carga (OLTC), ou módulos de expans?o de E/S para inversores conectados à rede.

• Automa??o industrial: Controle em tempo real de equipamentos grandes, como lamina??o e compressores, ou unidades de controle de coordena??o para inversores fotovoltaicos/eólicos.

I. Fun??es Nucleares Especuladas e Características Técnicas1. Capacidades de Intera??o e Controle de Sinais

• Processamento de sinais de múltiplos tipos:

• Suporta entrada/saída analógica (por exemplo, 4-20mA, 0-10V, compatível com sensores de corrente/tens?o).

• Entrada/saída digital (sinais de chave para controlar atuadores, como relés e contatores).

• Integra??o de protocolos de comunica??o:
  Pode ser compatível com barramentos industriais, como Modbus RTU, EtherNet/IP e Profibus, ou protocolos proprietários da ABB (por exemplo, DriveCOM) para interconex?o com o sistema de controle principal.

2. Arquitetura de Hardware e Design de Interface

• Componentes centrais:
  Pode adotar chips DSP ou FPGA para garantir a resposta de controle em tempo real (por exemplo, frequência de amostragem alta ≥10kHz).
• Configura??o de interface:

• Interfaces de comunica??o: RS-485, portas Ethernet, interfaces de fibra (dependendo do modelo).

• Interfaces de E/S: Múltiplas AI/AO, DI/DO (por exemplo, 8AI/4AO/16DI/12DO, sujeito aos dados oficiais).

• Interface de energia: Entrada DC 24V (±10%), com módulos de energia isolados incorporados (por exemplo, 5V, 12V para circuitos internos).

3. Adaptabilidade Ambiental

• Temperatura de opera??o: -20°C a +60°C (grau industrial), temperatura de armazenamento: -40°C a +85°C.

• Classe de prote??o: IP20 (requer instala??o em gabinetes de controle), compatível com padr?es EMC (por exemplo, EN 61800-3), com resistência a interferência eletromagnética.

II. Parametros Técnicos

III. Campos de Aplica??o Expandidos

• Acionamentos industriais: Regula??o de velocidade por convers?o de frequência e prote??o para ventiladores, bombas e lamina??o.

• Energia elétrica: Processamento de sinais para sistemas de excita??o de usinas elétricas e inversores conectados à rede fotovoltaicos/eólicos.

• Transito ferroviário: Unidades de monitoramento para inversores de tra??o e fontes de alimenta??o auxiliares.

• Indústria petroquímica: Controle em tempo real de bombas de alta press?o e motores de agitador.

IV. Pontos Chave de Instala??o e Manuten??o1. Especifica??es de Instala??o

• Instale em um gabinete de controle ventilado, longe de elementos de aquecimento (espa?amento ≥30mm).

• Use cabos pareados blindados para fios de sinal, mantenha ≥10cm de distancia dos cabos de energia e aterre de um único extremo para evitar interferência.

2. Dire??es de Solu??o de Problemas de Falha

• Falha de energia: Verifique a tens?o de entrada DC 24V e o fusível.

• Interrup??o de comunica??o: Teste a conectividade do cabo e verifique a taxa de transmiss?o e o endere?o do escravo.

• Anormalidade de sinal: Use um multímetro para detectar as portas de E/S e verifique se há contato ruim na interface ou falha no chip.

• Alarme de temperatura: Limpe o pó do dissipador de calor e verifique o status de opera??o do ventilador
