El Carburo de silicio (SiC) Los elementos

?Qué es el elemento calefactor de carburo de silicio tipo U?

El elemento calefactor de carburo de silicio tipo U consta de dos patas de carburo de silicio de igual diámetro. Cada pata se divide en dos partes, una zona caliente y otra fría, mediante una unión. Las resistencias de ambas patas son iguales para garantizar un rendimiento uniforme. Ambos vástagos están unidos mediante una barra transversal de baja resistencia.

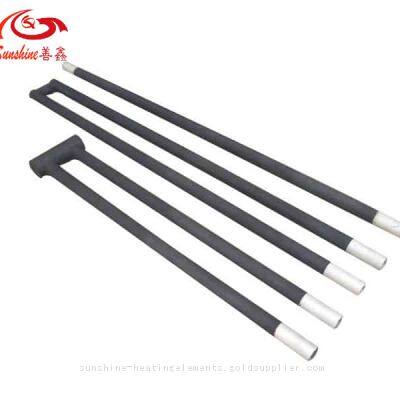

Elementos calefactores Sic en forma de U

Número de modelo y datos de referencia del elemento calefactor de carburo de silicio tipo U

Selección de fuente de alimentación del elemento calefactor de carburo de silicio tipo U

El elemento calefactor de carburo de silicio tipo U puede funcionar con 220 V y 380 V. Cuando se usan 220 V, a menudo elegimos serie o paralelo. Cuando se usa en serie, la resistencia de las dos varillas de silicio debe ser la misma.

Si son diferentes, la vida útil se acortará. Si la resistencia es inconsistente (una resistencia es grande y otra es peque?a), la vida útil se acortará. En circuitos de 380 V, solemos optar por la conexión en estrella y la conexión en triángulo.

Elemento calefactor de carburo de silicio tipo U

Modo de conexión del elemento calefactor de carburo de silicio tipo U

Los hornos eléctricos peque?os utilizan una conexión en estrella, un método simple y práctico, mientras que los hornos eléctricos grandes utilizan una conexión triangular. Generalmente, el método de conexión del elemento calefactor se elige según la potencia del horno.

Aplicación del elemento calefactor de carburo de silicio tipo U

El elemento de calentamiento de carburo de silicio tipo U se utiliza a menudo en hornos que requieren una conexión de un solo extremo y se utiliza a menudo en hornos de placa de empuje, hornos de carro, hornos de caja y otros hornos eléctricos periódicos.

Elementos calefactores de SiC tipo U

Las ventajas del elemento calefactor de carburo de silicio tipo U

El elemento calefactor de carburo de silicio tipo U está hecho de dos carbonos de silicio de diámetro igual con un extremo frío común, la varilla de carbono de silicio tipo U se puede conectar a un extremo del horno, la temperatura de la superficie de la zona caliente es de 1500 ° C. Se utiliza principalmente para el horno de alta temperatura y el horno de alta temperatura, sus características son el ahorro de energía y la larga vida útil.

Sugerencia de dise?o del elemento calefactor de carburo de silicio tipo U

• La longitud de la parte calefactora de la varilla de carburo de silicio debe ser igual al ancho total del horno. Si la parte calefactora se inserta en la pared del horno, es muy fácil ablacionarla.

• La longitud de la zona fría de la varilla de carburo de silicio debe ser igual al espesor de la pared del horno más la longitud de la extensión de la zona fría que sobresale de la pared. En general, la longitud de la extensión de la zona fría es de 50 a 150 mm, lo que facilita la conexión de la zona fría con los accesorios.

• El diámetro nominal del horno con varilla de silicio-carbono debe ser de 1,4 a 1,6 veces el diámetro del extremo frío. Si el orificio del horno es demasiado peque?o o el material de relleno está demasiado apretado, la alta temperatura constante impedirá que la varilla de silicio-carbono se expanda libremente, lo que provocará su rotura. Una vez ensamblada, la varilla de silicio-carbono debe poder girar 360 grados libremente.

• La separación entre la varilla de silicio-carbono y el material calentado o la pared del horno debe ser igual o mayor que 3 veces el diámetro exterior de la pieza calefactora. La distancia entre los centros de las varillas de silicio-carbono no debe ser inferior a 4 veces el diámetro exterior de la pieza calefactora.

Sugerencia de dise?o del elemento calefactor de carburo de silicio tipo U

El diámetro de la pata x=2 es el mínimo, 1,5 × diámetro de la pata del elemento es el mínimo absoluto y requiere una carga de potencia superficial del elemento reducida.

Z=S/1.41 Mínimo para cargas estacionarias.

Z=S/1,73 Mínimo para Cargas Móviles.

S=2 × diámetro de la pata del elemento

Cuando realice una consulta, por favor infórmenos

• Diámetro exterior (OD)

• Longitud de la zona caliente (HZ)

• Longitud del extremo frío (CZ)

• Longitud total (OL)

• Distancia entre centros (A)

• Voltaje y potencia

• Cantidad
