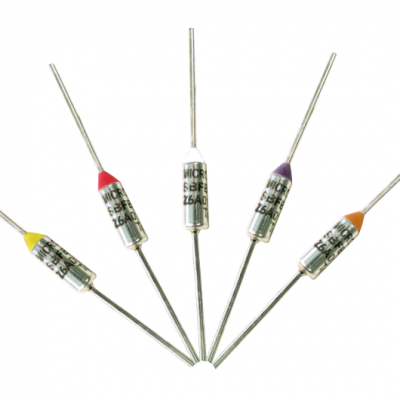

ESKA 780.000/781.000/785.000 Series (Axial Leaded) Temperature-Fuses

ESKA 780.000 Series (Axial Leaded) Temperature-Fuses, THERM-O-DISC G5-Series Thermal Cutoff

Version: short-long (G5A00 or G5A50 series)

Rated current: 20 ARated voltage: AC 250 V

Rated functioning temperature: 72 °C up to 240 °C

Size: ? 4.0 x 14.7 mm

Overall length ± 3.0 mm:  63.8 mm

                               Rated current  / Rated voltage

UL / CSA                 20 A / 250 V AC, 20 A / 277 V DAC, 21 A / 240VAC, 25 A / 120 V AC,

VDE                        20 A / 250 V AC

CCC                        20 A / 250 V AC

PSE                         15 A / 250 V AC

Korea                      16 A / 250 V AC

Art. No.             TN[°C]                                      TH [°C]                        Tmax [°C]

                Rated functioning temp      Holding temperature        Max. temp. limit

780.072               72                                          57                                 410

780.077               77                                          62                                 410

780.084               84                                          69                                 220

780.093               93                                          78                                 410

780.098               98                                          83                                 410

780.104              104                                         89                                 225

780.110              110                                         95                                 225

780.117              117                                         102                               410

780.121              121                                         106                               410

780.128              128                                         113                               235

780.144              144                                         129                               410

780.152              152                                         137                               410

780.167              167                                         152                               410

780.184              184                                         169                               410

780.192              192                                         177                               350

780.205               205                                        190                               410

780.216               216                                         200                              410

780.229               229                                         200                              410

780.240               240                                         200                              410

TN[°C] Tolerance: +0 / - 5 °C (IEC 60691)

ESKA 781.000 Series (Axial Leaded) Temperature-Fuses, THERM-O-DISC G5-Series Thermal Cutoff

Version: long-long (G5A01 or G5A51 series)

Rated current: 20 A

Rated voltage: AC 250 V

Rated functioning temperature: 72 °C up to 240 °C

Size: ? 4.0 x 14.7 mm

Overall length ± 3.0 mm:  84.7 mm

Rated current  / Rated voltage

UL / CSA                20 A / 250 V AC, 20 A / 277 V DAC, 21 A / 240VAC, 25 A / 120 V AC,

VDE                        20 A / 250 V AC

CCC                        20 A / 250 V AC

PSE                         15 A / 250 V AC

Korea                      16 A / 250 V AC

Art. No.             TN[°C]                                      TH [°C]                        Tmax [°C]

                Rated functioning temp      Holding temperature        Max. temp. limit

781.072               72                                          57                                 410

781.077               77                                          62                                 410

781.084               84                                          69                                 220

781.093               93                                          78                                 410

781.098               98                                          83                                 410

781.104              104                                         89                                 225

781.110              110                                         95                                 225

781.117              117                                         102                               410

781.121              121                                         106                               410

781.128              128                                         113                               235

781.144              144                                         129                               410

781.152              152                                         137                               410

781.167              167                                         152                               410

781.184              184                                         169                               410

781.192              192                                         177                               350

781.205               205                                        190                               410

781.216               216                                         200                              410

781.229               229                                         200                              410

781.240               240                                         200                              410

ESKA 785.000 Series (Axial Leaded) Temperature-Fuses, THERM-O-DISC G8-Series Thermal Cutoff

Version: long-long (G8A01 or G8A51 series)

Rated current: 25 A

Rated voltage: AC 250 V

Rated functioning temperature: 72 °C up to 240 °C

Size: ? 4.0 x 14.7 mm

Overall length ± 3.0 mm:  84.7 mm

Rated current  / Rated voltage

UL / CSA                20 A / 277 V AC, 25 A / 250VAC

VDE                        25 A / 250 V AC

CCC                        25 A / 250 V AC

PSE                         25 A / 250 V AC

Art. No.             TN[°C]                                      TH [°C]                        Tmax [°C]

                Rated functioning temp      Holding temperature        Max. temp. limit

785.072               72                                          57                                 410

785.077               77                                          62                                 410

785.084               84                                          69                                 220

785.093               93                                          78                                 410

785.098               98                                          83                                 410

785.104              104                                         89                                 225

785.110              110                                         95                                 225

785.117              117                                         102                               410

785.121              121                                         106                               410

785.128              128                                         113                               235

785.144              144                                         129                               410

785.167              167                                         152                               410

785.184              184                                         169                               410

785.192              192                                         177                               350

785.229               229                                         200                              410

785.240               240                                         200                              410

TN[°C] Tolerance: +0 / - 5 °C (IEC 60691)
