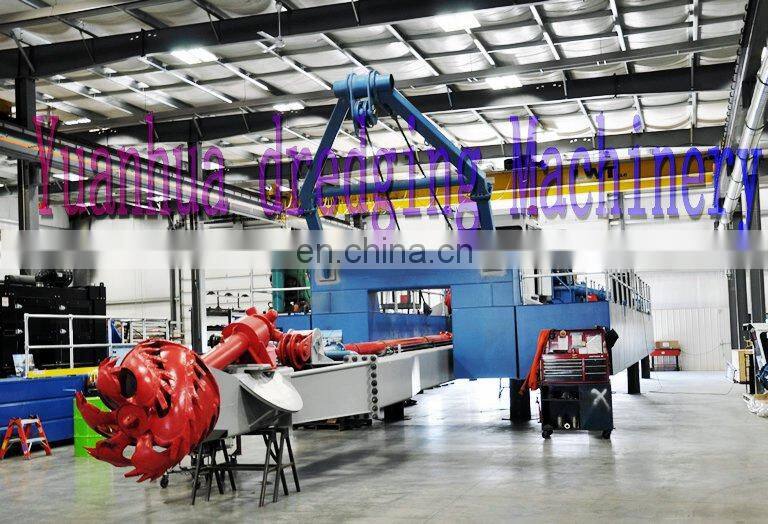

Cutter Suction Dredger(CSD) is the most widely used engineering ship in dredging works and sand production. The rotary cutter head at the inlet of the suction pipe cuts and loosens the sand/mud layer to form sand-water mixture of a certain consistency. The pump uses its centrifugal force to suck the mixture and then transport it to the depository through the discharge pipe. The digging and transporting are progressing at the same time. CSD is of ideal dredging depth, long discharge distance, high efficiency and low cost.

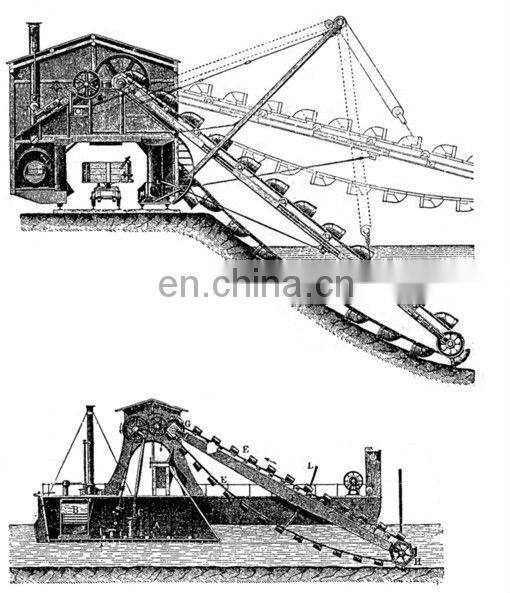

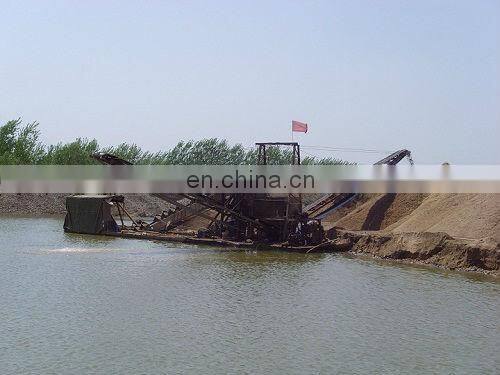

 Bucket Chain Dredger

 Chain dredge is equipped with a series of bucket chains. The bucket chains move continuously on the bucket bridge driven by the upward guide roller. The buckets dig mud underwater and bring the mud above the water surface.Draw in or draw out the anchor cables forward,backward,leftwards or rightwords to move the hull to corresponding directions to continue the mud dredging work.The dredged mud is first elavated to the top of the bucket tower and then discharged from the mud flowing gutter.
  Chain dredge has a strong environmental adaptability.It can dredge sorts of mud and sand except rock.It has a large working capacity.The dredging section has a regular shape.The error is minimal.Chain dredge can be apply to watercourse dredging project as well as port and wharf.

  Chain Dredge (chain-bucket dredger) can carry out the procedure of digging, filtering,washing and classifying at the same time and put out qualified clean sand and rock products which are perfect material for construction uses. Diesel Engine or Diesel-Electric Propulsion.Capable of dealing with four kinds of aggregate. Can be equipped with river gravel crusher as well as gold fossicking and iron sand extracting equipments. Capable of progressing second washing.

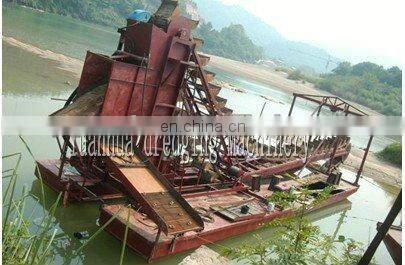

 Gold Dredger

 Yuanhua Gold Dredger can be widely used in watercourse and near shore where contains gold richly. It is of high automation,high efficiency and high gold selecting precision.Easy to operate.Easy to disassemble.It works continuously.

  After excavating,the raw ores are sent into the first selecting hopper.After filtration, ores with the granularity of more than ±50mm are dumped through the conveyer belt and ores with the granularity of less than ±50mm are transported to the hopper room and then into the beater cylinders evenly. The ores are mixed in the beater cylinder by a hinge teeth and washed by a high-pressure water jet to wash away the clay. Then the ores are  sifted by grading sieves(the sieve mesh depends on the actual placer gold granularity).Heavy ores fall down to the automatic wash-dressing machine through the sieve meshes. After automatic wash-dressing,the ores are sent into the precise gold concentration machine(jigger+centrifugal concentrator) to carry on the selecting procedure. At the end, the output products are high purity heavy mineral metal--gold dust , tungsten , tin , red iron , brown iron , manganese , titanium , etc.

Small Self-propelled Sand Dredger

The water jet and rubber hose go down underwater.

The water jet shoots strong water flow into the sand layer to loosen it.

The Sand Pump pumps the sand into the cabin through the hose.

Sand and stones are separated through the sieve.

The propeller moves the ship to the near shore.

The bottom of the cabin opens and dumps the sand near the shore.

 A small ship with pump would then suck and dump the sand onto the shore.

Different model works most efficiently in different environment under different condition

Contact me with more information on your working condition and requirements and I'll suggest a solution

Cutter Suction Dredger

Bucket Dredger

Submersible Pump Dredger

Hopper Sand Dredger

Capacity Range

100-600 m3/h

100-600 m3/h

50-200m3/h

Max Dredging Depth

5-15m

5-20m

5-35m

5-30m

Dumping

Pipeline

Conveyer Belt

Pipeline

Bottom Door Opens
