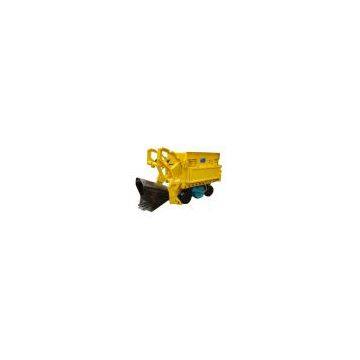

Z-20/20W electric rock loader

Z-20/20W electric rock loader

Instruction: Z-20/Z-120W rock laoder is used to load the rock, ore when the explosive blows up the big rock or ore. Loading materials: gold, non-ferrous metal, black metal, nonmetal, and rock, ore, and etc. The max. diameter of the medium is 500mm. When the diameter is 250mm, the loading efficiency is best. It runs on the railway track, so the wheel gauge is 600mm in normal, when the gauge is 762mm, 900mm, or others, pls tell in advance.

Scope of application:

1. section of the tunnel: width:≧1.8m, Height: ≧2.0m

2. angle of the tunnel: ≦8°

safety requirement:

1. strictly prohibit other people to operate the machine expect the technicist.

2. Strictly prohibit two people work at each side together.

3. Strictly prohibit check the machine before the electric motor put off.

Specification:

1.bucket volume: 0.20+-0.02M3

2.technique productivity:≧48M3/h

3. Loading width: ≧2000mm(Z-20W); ≧1950mm(Z-20)

4. unload height: ≧1300mm(Z-20W); ≧1250mm(Z-20)

5. unload distance: ≧340m

6. max. working height: 2180mm

7. gauge: 600mm (if the gauge is 750mm, 762mm, 900mm, and etc, please tell in advance)

8. wheel diameter: 900mm

9. transfer overall dimension: (L*W*H): 2400*1330*1460mm

10. electric motor: speed: 750r/min; working motor power: 10.5kw as your requirement; take up the bucket power: 13kw as your requirements.

11. voltage: 380v

12. working speed: about 0.75m/s

13. bucket promoting speed: 0.46-0.71m/s

14.  weight: 3700kg
