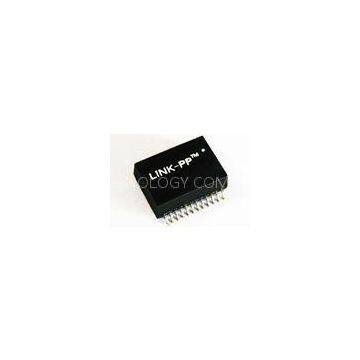

10 / 100Base-T Single Port Network Transformer Modules , Current Transformer
- 0 Piece / Pieces per Month
- T/T L/C D/P D/A
- 7 days
You May Like
-
Double Shielded Multi-port RJ45 Modular Jack for IP Phone , PCB Mounting
-
CE Tab Down RJ45 Module Connector with 2 Ports , LPJ / LPJG / LPJK Series
-
10/100/1000 Base-T Stacked RJ45 Connectors , 2 X 8 Port Network RJ45 With LEDs
-
Surface Mount Stacked RJ45 Jack Connectors for Switch / Router Networking 2 X 6 Port
-
SDH Lan Transformer 10 / 100Base-T Single Port Transformer Modules
-
1000Base-T Lan Transformer With Dual Ports Magnetic Modules
Product Details
Brand Name | LINK-PP | Place of Origin | China | |
Model Number | LPJ/LPJG/LPJK/LPJE series |
Product Description
Certification:SGS, UL,CE,ISO9001:2008
1. Coil Number: Autotransformer
2. Isolation Voltage:1500Vrms
3.Type:SMT???????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????????? 4. Coil Structure: Toroidal?
10 / 100Base-T Single Port Network Transformer Modules , Current Transformer
Description:
?
10/100Base-T Single Port Transformer Modules
Application |
LAN ETHERNET(PoE&NON PoE) |
AutomDX |
YES |
Comment |
RoHS Compliant LPXXXXNL |
Configuration RX |
T,C |
Configuration TX |
T,C |
Construction |
TRANSFER MOLD |
Cores Per Port |
4 |
Number of Ports |
QUAD |
PCB |
NO PCB |
Package |
SMT |
Package Height (Inches) |
0.225 or other |
Package Height (mm) |
5.715 or other |
Package Length (Inches) |
1.12 or other |
Package Length (mm) |
28.448 or other |
Package Width (Inches) |
0.63 or other |
Package Width (mm) |
16.002 or other |
RoHS Compliant |
YES-RoHS-6 |
Speed |
10/100/1000BASE-TX |
Temperature |
0 TO 70/-40 To +85 |
Turns Ratio RX |
1CT:1CT |
Turns Ratio TX |
1CT:1CT |
Main P/N |
LP1102NL, etc |
Electrical Specifications (25):
1. Turns Ratio50KHz, 0.5V
????Chip side: Line side=1CT: 1CT+_2%
2. Inductance (Ls) 100KHz, 0.1V, 12mA DC Bias:
??? Chip side: 350uH Min
3. Insertion Loss1-100MHz: -1.4dB Max
4. Return Loss1-30MHz: -16dB Min
??????????? 40MHz: -14.4dB Min
??????????? 50MHz: -13.1dB Min
??????????? 60-80MHz: -12dB Min
??????????? 100MHz: -10dB Min
5. Differential to Common Mode Rejection:
??????????? 30MHz: -45dB Min
??????????? 60MHz: -40dB Min
??????????? 100MHz: -35dB Min
6. Crosstalk30MHz: -40dB Min
???????????? 60MHz: -35dB Min
???????????? 100MHz: -30dB Min
7. Hi-Pot: 1500Vrms, 0.5mA, 1Sec
????Chip side to Line side
?
Applications:
Used for networking and communication equipments such as HUB, PC card,
Switch, Router, PC Mainboard, SDH, PDH, IP Phone, xDSL modem
?
Competitive Advantage:
?
16 years production experience,
1100 staff,
100% test
Flexible delivery time
