MESH Network rf data transmitter and receiver

1. Overview

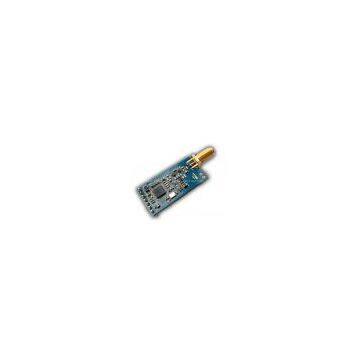

NH-1110N is a wireless module used to network dispersedly. It works in the band of 433MHz (other bands is defined by users), the standard maximum output power is 100mW (20dBm), the maximum transmitting current is less 80mA, receiving current is 18mA, when working voltage is 3.3V to 3.5V; RF modulation is GFSK, UART baud is from 2400~115200; The networking protocols have embedded in the module so that it is easy to use the module when users explore them without any modification of protocols and data structure.

MESH is a distributed symmetrical network, adopts private route protocols to use the redundancy in the Internet. Self-healing network, stability and perfect data throughput capacity make it excellent. No need time to network when the power on. 255 level routes and 10 million nodes support the huge scale network. There are many advanced wireless techniques like wireless frequency hopping, auto-adapt rate, reliable wireless wakeup technique in all networks (non-forward and single tone), interlaced correct code and so on in physical level, while the smart collision-avoiding arithmetic in link level improves the capacity of interfere.

2. Product feature

1. Medium power, maximum 100mW is adjust;

2. GFSK modulation, half-duplex transmit/receive;

3. MESH protocol embedded, hand-shake acknowledge to the stability of data;

4. Frequency band: 315/433/868/915MHz free application band;

5. Sensitivity: -110dBm, above 500meters in open air, Height of antenna is 2 meters, distance is 1Km;

6. Transmitting current less of 80mA,output power up to 20dBm;

7. Standby current 18mA, TTL interface, when low power consumption,

8. Standby current 0.1mA, especially suitable for the water meter, gas meter and sensor

  whose data is collected by center.

9. Arbitrary configuration of frequency, 16 auxiliary channels, automatically frequency hopping

  avoids the interference effectively.

10. Automatically translation of communication protocols, and easy to use for users without intervene.

11. Data baud rate 2.4kbps-115.2kbps can be set by the software configuration by users

12. Voltage ranges from 3.3V to 5V, the industrial class without debug while multitude production.
