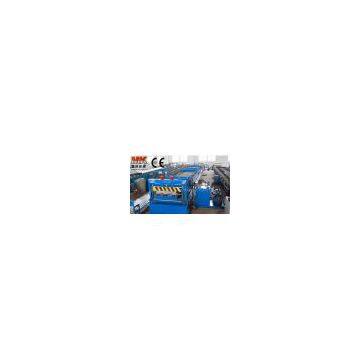

Floor Deck Roll Forming Machine

A, Main technical parameters

1. Material steel, thickness, 0.8-1.2mm, coil width, 1000mm

2. Forming speed, 12M/min (without punching and cutting time)

3. Forming roller station, 30 stands

4. Main motor power, 11×2=22kw

5. Hydraulic station motor power, 5.5kw

6. Roller material, NO.45 steel with treatment, coated with chrome

7. Roller shaft material, NO.45 steel with treatment

8. Roller shaft diameter, 85mm

9. Cutting type, hydraulic driven, cut after forming

10. Shear material, Cr12 with quenching

11. Shaft center distance, 210mm

12. Driving gear, 11/2    ranks

13. PLC control system,Mitsubishi FX-IS series

14. Cut to length,10m±2mm

15. Frequency, Dan Fuss

16. Control cabinet, Xinjie OP320A

17. Boundary dimension, (L)17m×(W)1.5m×(H)1.3m (theoretical evaluation result,for reference only.)

18. Gross weight, 16500kg (theoretical evaluation result,for reference only.)

B, Components

This machine is composed of 10T decoiler, transmission device, main roll forming machine (including guiding platform),  back-cutting device (hydraulic shear), PLC control system, hydraulic shear, and stacker.

C, Flow chart

 Decoil--guide feeding---roll forming---embossing---cut to length---out-put

D, Warranty, Year warranty

During the warranty period, maintain and change the spare parts for the customers for free (except for the instrument damage caused by human factors or natural disasters.) And provide technical support for life-long.


Passing CE, Guaranteed quality,
PLC control system, Easy to handle
Whole-process technical trace service
Direction to production line operation
Design according to your requirements.
