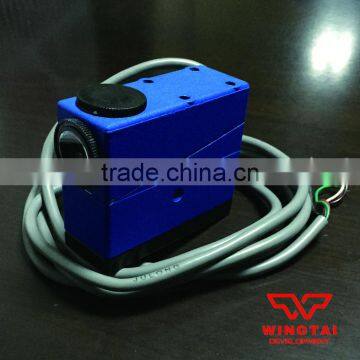

Photoelectric sensor color code NT6-RG22-2

Photoelectric sensor color code NT6-RG22-2

Firstly, select the output state(Dark switching or Light switching), then to adjust the sensitivity.

I.Darking switching output adjustment methods:

1. Turn the output option switch to dark switching, (no matter the spot aims at dark color or light color ) clockwise the sensitivity rotary knob to light the indicator light( light on means control output on,  otherwise output shut off. )

2. Aim the spot at dark color piece(color code), adjust sensitivity knob, indicator light on,  remember the position A this knob turned.

3. Then aim the spot at the light color piece(bottom color), clockwise adjust the knob,  indicator light on, remember the position B this knob turned.

4. Finially, put the knob back to the middle place between A and B.

Note: because this sensiivity control is multiturn potentiometer, when adjusting, you need to remember the position A and B, as well as remember how many rounds from A to B, and how many rounds

when back to the middle of A and B.

 II. Light switching output adjustment methods:

1. Turn the output option switch to light switching, (no matter the spot aims at dark color or light color ) anticlockwise the sensitivity rotary knob to light the indicator light

2. Aim the spot at light color piece(bottom color), adjust sensitivity knob, indicator light on,  remember the position A this knob turned.

3. Then aim the spot at the dark color piece(color code), anticlockwise adjust the knob,  indicator light on, remember the position B this knob turned.

4. Finially, put the knob back to the middle place between A and B.

Note: because this sensiivity control is multiturn potentiometer, when adjusting, you need to remember the position A and B, as well as remember how many rounds from A to B, and how many rounds when back to the middle of A and B.

Technical Data:
