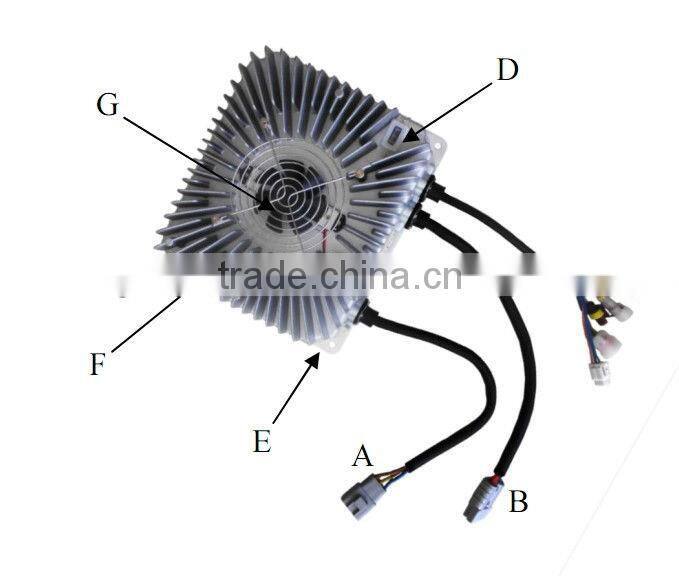

3kw on Board Lithium Battery Charger With CANbus Control or Enable Control

                                                          The fourth generation charger(NEW Charger)

                       the third generation charger

High power factor resonant on- board charger (CH4100 Series) is the fourth generation of the new charger ,which developed by our company with years of field applications and charging machine R & D, design, production experience, the charger series uses active power factor correction technology, LLC resonance technology, fully sealed waterproof technology and many other most advanced high-frequency switching power supply technology and design processes. With a wide input voltage range, voltage range of global universal; high input power factor, input current harmonics is small, effectively reducing the heat input cables can be safely used for home distribution system, the use of non-interference with other electronic devices; achieve full range of

soft-switching, the whole conversion efficiency, small size, light weight, EMC performance is

good; simple process, high degree of standardization, reliability, appearance, installation, use, operation, maintenance simple.

1.Product features and specifications

(1) Greater efficiency (efficiency: 95%)

   Higher power factor

   More power,(Rated power is more than 2.25kw)

   Higher Waterproof grade: (Waterproof grade will be Increased to IP66)

(2) Smaller interference:

CH4100 uses leading edge of LLC soft switch technology, combined with years of accumulated optimized control technology, electromagnetic radiation interference is greatly reduced. To reduce the impact of electrical equipment with the lines, and avoiding the potential impact of unhealthy populations

(3)More reliable:

All output parameter tuning using digital technology completely eliminated the traditional less reliable mechanical potentiometer, the potentiometer can be avoided and mechanical failure caused by vibration or drift out of control output parameters to improve the reliability of charge;

(4)Quieter:

High efficiency, cooling air flow requirements of small, low-noise cooling fan waterproof, audible noise ≤ 40dB, using quieter

(5)Global Universal Voltage(AC110 and AC220 can automatically adapt)

(6) More optionalditional features

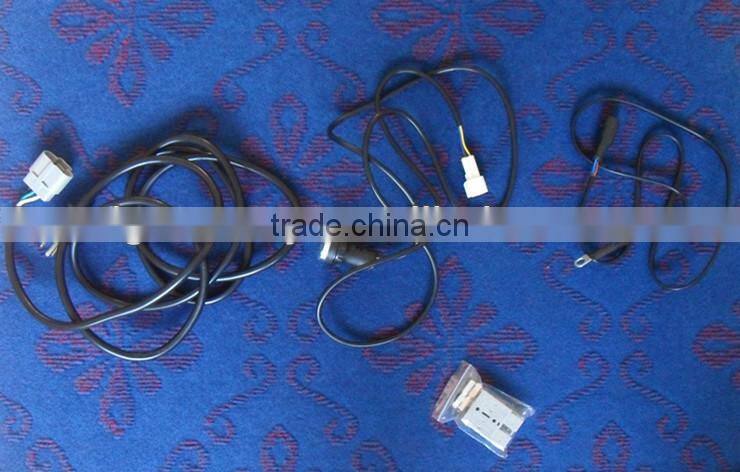

External charging indicator, charging forbidden line switch, external battery temperature probe, serial communication line interface, such as the standard configuration, user requirements with their own vehicles forbidding flexible configuration

2.Technical Specifications

Rated input voltage: 220VAC 50/60Hz

Input voltage range: 85 ~ 265Vac( Note: When the input voltage is less than 195Vac,

                         the output power will be limited, output power is limited to1.5KW)

Input Current: ≤ 16A

Power Factor: ≥ 0.99 @ 220Vac input, full power output;

Total current harmonic content: ≤ 5% @ 220Vac input, full power output;

Output voltage: See Model Description

Output Current: See Model Description

Regulation accuracy: ≤ 0.5%

Steady flow accuracy: ≤ 2%

Conversion efficiency: ≥ 95% @ 220Vac input, full power output

Protection class: IP66

Audible Noise: ≤ 40dB

Seismic rating: SAEJ1378

Working temperature: -25 ~ 5 °C 5 °C, (Note: the charger with The output power greater than 2KW ,At 60 °C it  ensure that  reliable power output is 2KW. )

Storage temperature: - 40 ~ 80 °C

Recognition certificate:  CE ,SGS

3. Type Description

  CH4100-XX XX

                        Rated output current:15A,20A,25A,30A,35A

                      Output voltage:48V,60V,64V,72,96V

            Product Series Code: the 4th generation intelligent and efficient charger

4.Type Table
