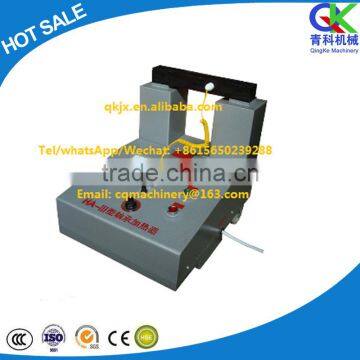

ZJ20X-1 Electro-magnetic Induction heater for bearings,bearing heater

Description:

• Improve assembly quality, even heating, high precision, keep surface harness constant;
• Improve work efficiency, quick heating speed, reduce works strength, improve assembly progress, reach to the aim of civilized production;
• Rational and advanced in structure, easy, safe, reliable to operate with fire danger;
• Save energy sources, reduce cost, improve profit, saving 100% oil compared with oil induction heating, save 60% oil compared with electric furnace;
• After stopping heating, ZJ series induction heater will automatically demagnetize below 0.8mt, which conforms to ZJS-004 standard. So it is the best induction heater equipment for civilized production, high-efficiency production and safe production.

 Parameter For Induction Bearing Heater:

TechnicaI data

performance             97 kg (213 lb)

Voltage, V/Hz            230V/50-60Hz or 400-460V/50-60Hz

Work piece:

– Maximum weight        120 kg (264 lb)

– Maximum bore diameter  20 – 400 mm (0,8 – 15,7 in)

Temperature control:

– Range                 0 – 250 °C (32 – 482 °F)

– Magnetic probe          Yes, K–type

– Accuracy (electronics)    ± 2 °C (± 3,6 °F)

Time control:

– Range                 0 – 60 minutes

– Accuracy              ± 0,01 sec.

Maximum temperature (approx.)     400 °C (750 °F)

Thermometer mode            Yes

Bearing mode                 Yes

Power reduction 2–step;       50 – 100%

Demagnetisation according to SKF norms (automatic)     Yes (<2 A/cm)

Can heat sealed bearings          Yes

Can heat pre – greased bearings    Yes

Error guiding codes                Yes

Thermal overload protection        Yes

Maximum magnetic flux           1,7 T

Control panel Key board with LED in remote control

Operating area (w × h)           155 × 205 mm (6,1 × 8,0 in)

Coil diameter                  110 mm (4,3 in)

Dimensions (w × d × h)          570 × 230 × 350 mm (22,4 × 9,0 × 13,7 in)

Total weight, including yokes      42 kg (92 lb)

Maximum power consumption     3,6 kVA (230V)

4,0-4,6 kVA (400-460V)

Number of standard yokes 3

Standard yokes 56 × 56 × 296 mm (2,2 × 2,2 × 11,7 in), for heating bearings with

bore diameter of 80 mm (3,1 in) and larger

28 × 28 × 296 mm (1,1 × 1,1 × 11,7 in),for heating bearings with

bore diameter of 40 mm (1,6 in) and larger

14 × 14 × 296 mm (0,6 × 0,6 × 11,7 in), for heating bearings with

bore diameter of 20 mm (0,8 in) and larger

Core cross section     56 × 56 mm (2,2 × 2,2 in)

Yoke storage         Yes, foldable

Sliding arm          No

Swivel arm          Yes, large yoke only

Cooling fan          No

Housing material Steel and glass filled polyamide

Delivery time for order within available stock is in 7days

Delivery time for order without available stock is in 15days
