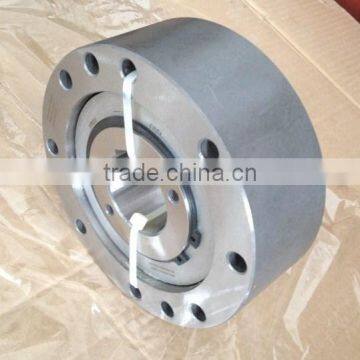

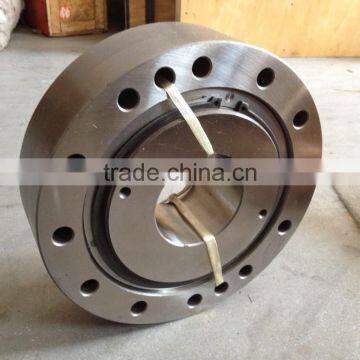

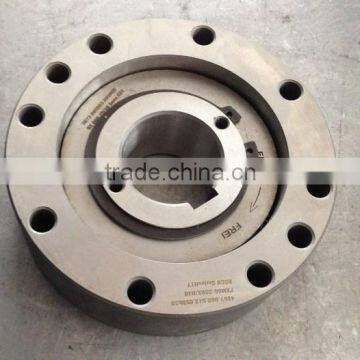

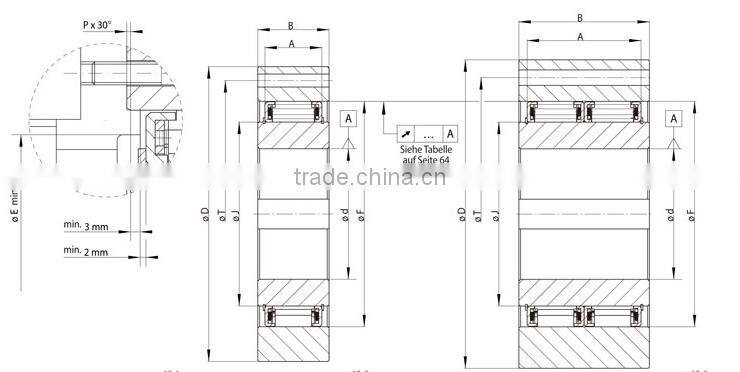

Power Transmission Integrated Freewheel FXM76-25 Sprag Clutch With Sprag Lift-off X Used in Gearbox,Flende and S-EW Reducer

Features

Integrated Freewheels FXM are sprag free -wheels without bearing support and with sprag

lift-off X.

The sprag lift-off X ensures a wear-free freewheeling operation when the inner ring rotates at high speed.

The freewheels FXM are used as:

1. Backstops

2. Overrunning Clutches

for applications with high speed freewheeling operation and when used as an overrunning clutch with low

speed driving operation.

Nominal torques up to 888 000 N.m.

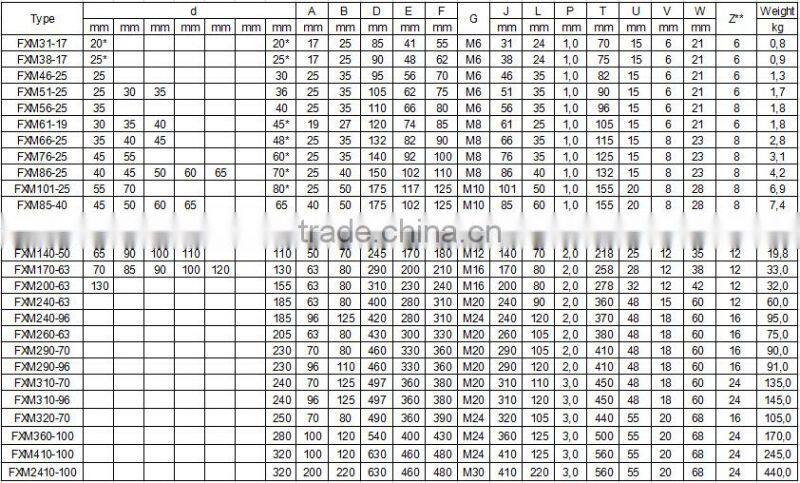

Bores up to 460 mm. Many standard bores are available.

Sprag lift-off X

Integrated Freewheels FXM are equipped with sprag lift-off X. The sprag lift-off  X is used for backstops and  overrunning clutches, provided that in freewheeling operation the inner ring is rotating at high speed and

providing with overrunning clutches that the driving operation is conducted at low speed. In freewheeling

operation, the centrifugal force F C causes the sprag to lift off from the outer track. In this operating state, the

freewheel works wear-free, i.e. with unlimited service life.

Figure 64-2 shows a freewheel with sprag lift-off  X in freewheeling  operation . The sprags, which are  supported in a cage connected with the inner ring, rotate with the inner ring. The centrifugal force F C that is

applied in the center of gravity S of the sprag turns the sprag counterclockwise and rests against the support

ring of the cage. This results in the gap a between the sprag and the outer track; the freewheel works with out

contact. If the inner ring speed decreases to such an extent that the effect of the centrifugal force on the sprag

is less than that of the spring force F F , the sprag again rests on the outer ring and the freewheel is ready to

lock (figure 64-3). If used as an overrunning clutch, the driving speed must not exceed 40% of the lift-off speed.
