SH25-6.3 expanded plate mesh machine / SH25-16 expanded plate mesh machine /SH25-63 expanded plate mesh machine

SH25-6.3 expanded plate mesh machine / SH25-16 expanded plate mesh machine

The expanded plate mesh machine produced by our company is high technology, and high practicability, It can produce steel plate mesh, aluminum plate mesh, titanium plate mesh and some other material mesh.
The machines are used for punching all kinds of expand plate mesh in construction, common hardware, window and door, machine protecting etc.
Feeding mechanism passes the chain link by the main engine directly, the movement accurate is reliable.

Specification of expanded mesh machine

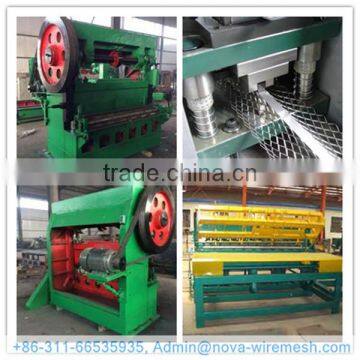

Expanded plate mesh machine pictures

Expanded Metal Mesh production Line for sheets

Decoiler-------Expanded Metal Mesh machine----------Flatten machine--------Cutting machine

The decoiler is the accessory machine for the expanded metal mesh machine, it is used for opening the rolling sheet irons which is fed into the expanded metal mesh machine. The uncoiler is also called de-coiler, unwider. We can supply these kinds of de-coiler machine, such as heavy duty uncoiler, double stock reel uncoiler, stocker reel, 150kg decoiler, 500kg decoiler,1000kg decoiler, 2000 kg decoiler, etc.
The following is the technical parameter of the decoiler:
Width: 200-600mm
Material thickness: 0-3mm, or can be designed according to customer's requirement
Speed reducer: 1/60
Machine motor: 1 HP
Interior dia.: 300-530mm, or can be designed according to customer's requirement
Exterior diameter: 1200mm
Max. Material weight: 500-2000kg, or can be designed according to customer's requirement

Metal Flattening Machine is the accessory machine for expanded metal mesh machine. The flattened expanded metal has nice outlook and smooth appearance, with higher value. We can supply all kinds of flatten machine, such as four-roller flatten machine, two-roller flatten machine, manual flatten machine, hydraulic flatten machine, etc. Currently the machine is applied to processing expanded metal with a maximum sheet thickness of 4mm and a length between 0.5m to 2.5m.
Parameter:
Working width: 1200mm or at customer's requirement
Press roller: 270mm or at customer's requirement
Driving motor: 7.5Hp
Power: 380/220V*50/60Hz
Type: XF-YP1200

Mesh cutting machine

Cutting machines are used to cut the expanded metal mesh into length. Available: Manual feeding, Auto feeding.
Max. width: 1300mm
Max. Thickness of metal: 1mm
Weight: 450kg
Motor: 1.5 KW
Size: 1750 x 600 x 1000mm

Max. width: 2500mm
Max. Thickness of metal: 4mm
Weight: 2700kg
Motor: 5.5 KW
Size: 3580 x 1300 x 1610mm

Mesh slitting machine

The slitting machine is used to litting the mesh into several stips, to make the wide mesh into narrow mesh, and the strip number is according to the blade number.
Parameter:
Working width: 1000mm or at customer's requirement
Working thickness: 1.0mm (max.) or at customer's requirement
Driving motor: 380/220V*50/60Hz
Working type: Rolling cutter type or at customer's requirement

Finished mesh

Finished products in different shapes(just change the mould is ok)

If you are interested in our products,please do not hesitate to contact us.It will be appreciated very much if the following information is concluded:

1) LWD, SWD, thickness, stand width

2) Material and panel size

3) Surface treatment and hole shape

4) Packing

5) Quantity
