M2M Industrial 3g TD-SCDMA internet modem with USB

I. Introduction

Caimore 3G MODEM is a standard industrial design wireless device (type: CM820) which is based on

TD-SCDMA SMS platform and embedded with industrial 3G wireless module. It has the function of sending

and receiving Chinese and English short message and also has wireless internet function. It provides serial RS232

 standard interface to achieve the function of sending and receiving short message by directly connecting with the

user's devices. CM820 has been widely used in financial transactions, water conservancy, post transactions,

smart grid, environmental monitoring, meteorological  monitoring, etc.

Product interface diagram

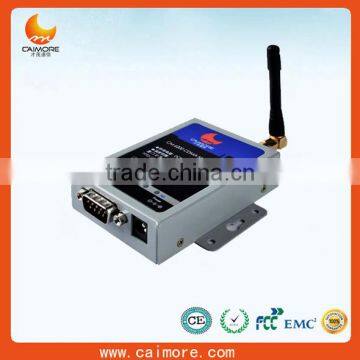

Accessories photos

II. Wireless parameter

1. TD-SCDMA/HSDPA/HSUPA:2010~2025MHz

GSM/GPRS/EDGE:850/900/1800/1900MHz

2.Support 3GPPclass B +24dBm

3.Data rate: Downlink (Max up to 2.8Mbps)

           Uplink (Max up to 384Kbps)

4. Support DTMF

5. Support the function of receiving and sending Chinese and English short message, and wireless internet function

6. Support Standard AT command

III. Technical index

1.Interface:

v Standard RS232 serial port, serial speed rate 110~230400BPS

v Indicator: POWER and on-line indicator

v Antenna interface: Standard SMA female  interface,  50  ohm

v SIM card interface: 1.8V/3V standard putter user card interface

v Power interface: Standard 3-pin power jack

v Voice interface: Standard headset interface (requires software)

2. Power supply:

v External power supply: DC 9V 500mA

v Wide voltage design: DC5-35V

v Communication current: 250mA

v Standby current: 20mA

3. Industrial wireless module

4. Size

v Product dimensions : 81*55*20 mm ( not including the antenna and the fixed parts)

v Package size: 298*226*60mm

5. Weight: 0.41kg

6. Other parameters:

v Operating temperature:  -25 °C ~+65°C

v Storage temperature:  -40~+85oC

v Relative Humidity:  95 %( No condensation )

V. Powerful Function

1.Supports Chinese, English and other language, digital text messages sending and receiving, supports SMS alert.

2.Provides VB / VC / C # / DEPHI dynamic link library DLL and test procedures for easy development and

software integration

3.Industrial design, strong anti-interference ability and stable system are very suitable for being used in industrial

control

4.Excellent low-temperature and high temperature performance

5.Easy to use, flexible and reliable

6.Support WINDOW / LINUX operating system
