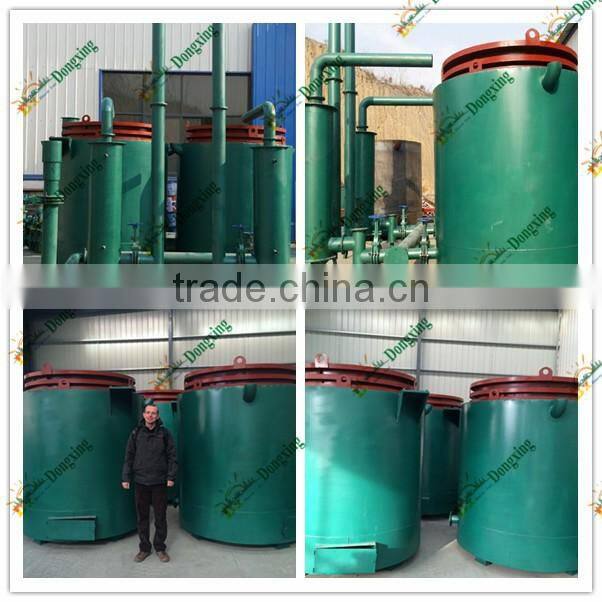

High Capacity Wood Branch Smokeless Charcoal Stove Design

Introduction of smokeless charcoal stove design :

Our smokeless charcoal stove design is the new design, it adopt advanced

technology. Includes one main outer stove, three inner stoves, three cover caps, one hoist

and one purify system.

It is easy to operate and the whole process is very environmental. It has a large capacity,

low investment and good quality. And we are improving our technology with the quick

development of the market.

Advantages of smokeless charcoal stove design:

1. High capacity, short carbonized time, about 8-12 hours one port, can work continuously

2. Can move according to clients' request

3. High automation and high capacity, can save 80% labor

4. Environmental, can reuse the redundant smoke

Parameter of smokeless charcoal stove design:

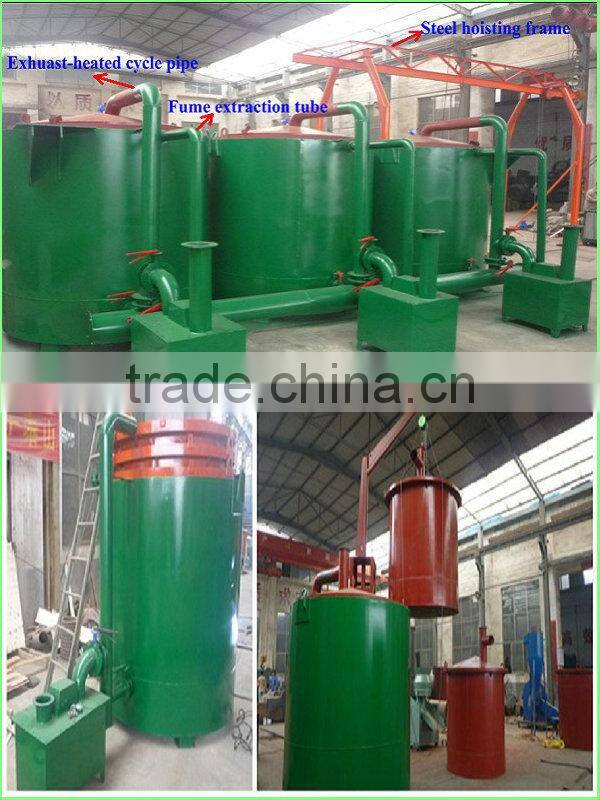

Structure of smokeless charcoal stove design:

The whole process of smokeless charcoal stove design:

How to produce charcoal? It devides three processes:
1. Heat
After sealing work, use woode wastes or gas to heat furnace. Primarily, 10 minutes big fire

to burn, when temperature reach 90 degrees centigrade turn to use slow fire to heat. It

takes 80-120minutes for this process to reduce water vapor from your materials.
2. Pyrolyse
Keep heating, when the temperature reach 180-235 degrees centigrade for 3-5hours, it will

produce gas from this process. Reuse this gas as fuel to heat. The whole process is about

8hours. When the temperature reach highest and it reduces, the dry distillation process will

finished.
3. Cooling
Hang the Inner pot outside, and seal the pipes of cover. Let it cool naturally. Cooling time is

longer, the quality of charcoal is good. When the temperature lower than 50 degree, you can

take charcoal out. Otherwise, the charcoal will burn again when met oxygen of air.

Notice: if you want to produce wood charcoal with different shapes, you can make them

into shapes you want, then put them in order in the furnace.

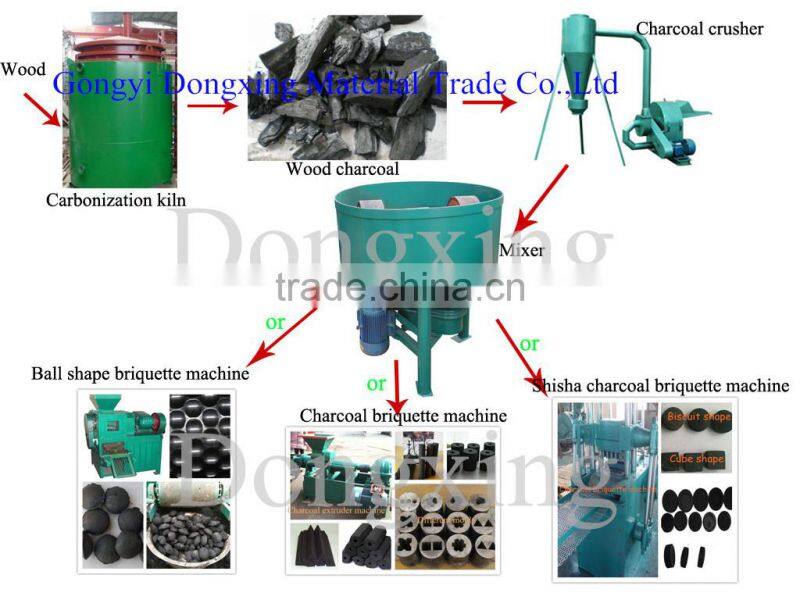

wood charcoal briquette production line:

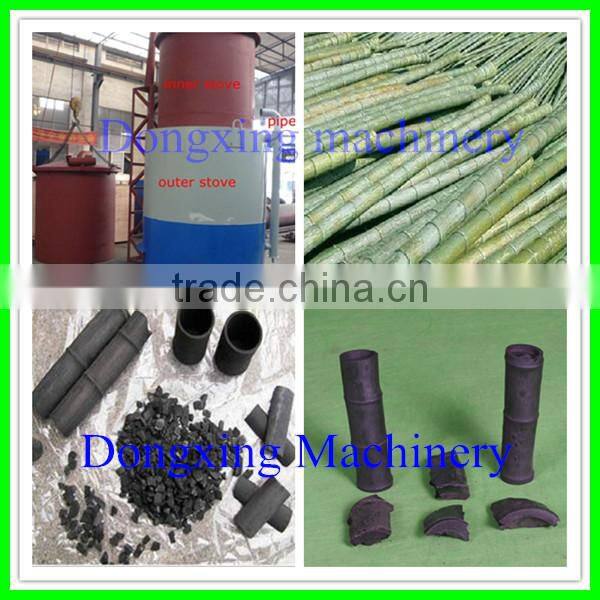

Final products of smokeless charcoal stove design:

Difference with other furnace:

 Thickness of outer stove is: wall --- 5mm, bottom --- 12mm, other supplier uses 3mm and

8mm.

 Thickness of Inner pot is: wall --- 8mm, bottom --- 10mm, other supplier uses 4mm and

6mm.

 The brick we used for building outer stove is good quality, high temperature resistance,

white refractory bricks. Other supply uses common bricks.

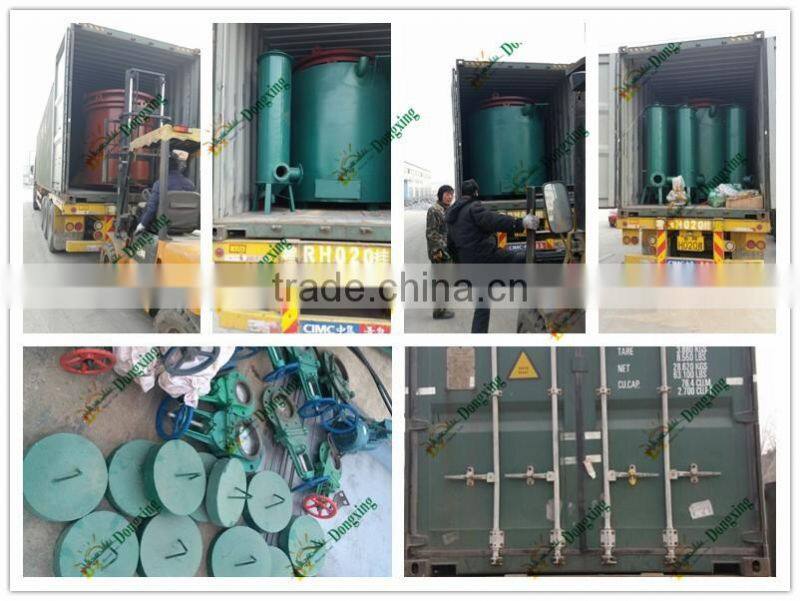

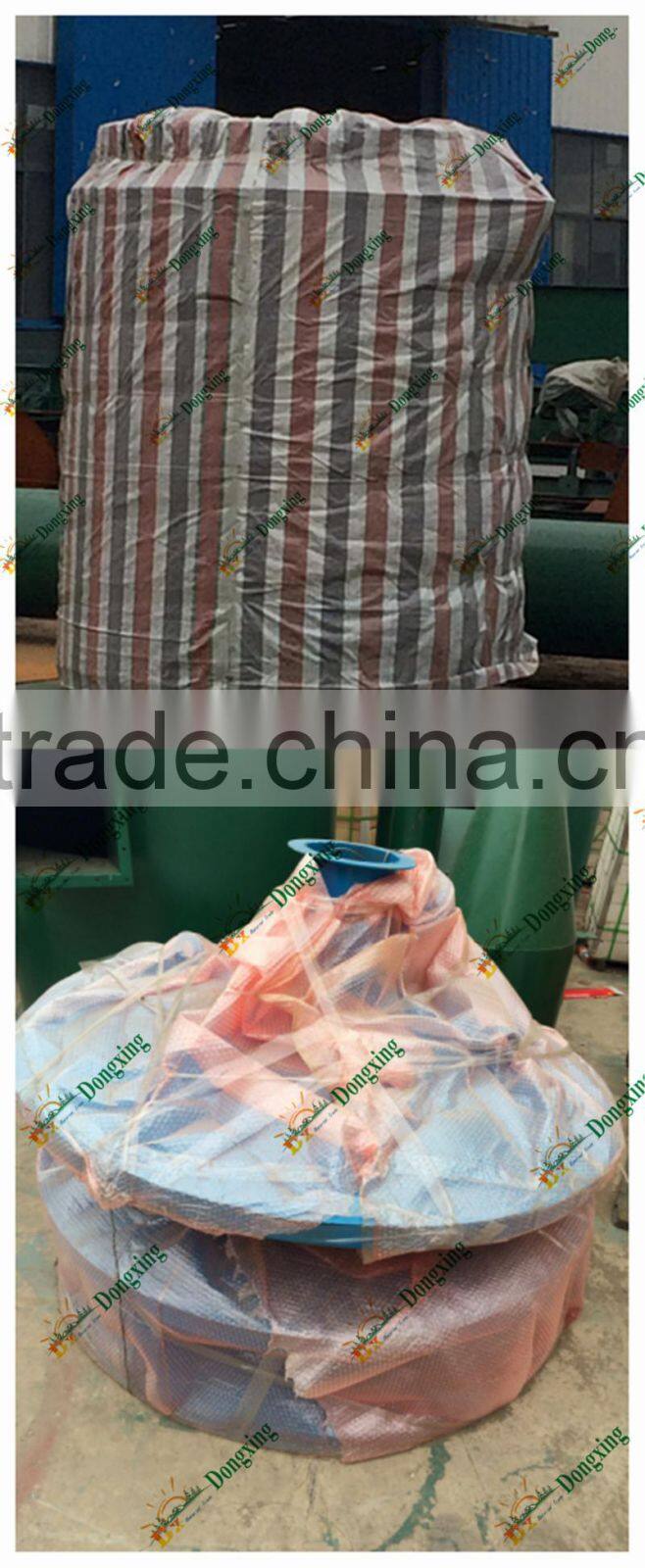

The smokeless charcoal stove design is too big, we would put it into the container, then fix it well and also can pack accoring to your request. the external dimension is 1.85*1.85*2.37m

Before sale: Help customers choose the most suitable equipments; provide advanced,

energy-savingand practical flow chart as well as responsible for designing the site.


 On sale: Inspect the product seriously before out of the factory; invite customer for

commissioning in the spot and raising the objection; organize to delivery according to the

contract.

  After sale: Company can send technical datas for guiding to install debug the machine. We also can provide 24-hour telephone or message service.

♦ How to operate this smokeless charcoal stove design?

--- We put materials into the inner pot directly, then put Inner pot into main furnace by

hoisting tools or crane, after carbonizing 8-10hours, hang out Inner pot, let it cool by

nature. At the same time, we put another inner pot inside, continue to carbonize next

biomass materials.

♦ Does your machine has environmental pollution?

--- No Pollution and No Smoke.

♦ Why No Pollution and No Smoke?

--- At the beginning of carbonization, the smoke return to the water box

--- After carbonize about 40mins, it will produce the gas, the gas will return to main

furnacfe, it get burning.

--- There has special pipe for dealing with tar oil.

Our company are professional in making carbonization furnace. We have airflow and natural carbonization furnace can attach different needs. We are a productive entity enterprise. We

improve it according to market trend. We have a strong technical team, constantly develop

new products. Except that we also hold pellet machine, briquette machine, crusher, dryer

and plastering machine etc. Welcome to our factory on-the spot investigation.
