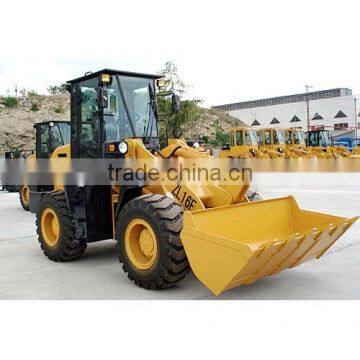

Loader ZL16F

Specifications

Technical Performance

A. Performance

Rated load (t):1.6

Bucket capacity (m3):0.8

Max. dumping clearance (mm):with teeth 2330

   (450 Dumping angle): without teeth 2415

Max. dumping reach at Max. dumping clearance (mm)

   with teeth  885, without teeth 800

Back tilt angle of the bucket

At lowest position (bucket pin 140 from ground): 450

At carry position (bucket pin 130 from ground):500

At highest position (bucket pin 3433 from ground): 540

Max. traveling speed  (km/h)

Forward gear:10

Forward gear:24

Reverse gear:9.5

Reverse gear:23.5

Max. rim pull force(kgf): 3450

Max. breakout force (kgf)

Tilt cylinder: 4887

Lift cylinder:2856

Max. lifting force of bucket (kgf):1907

Max. gradeability (0): 60

Max. turning angle (0):±35

Min. turning radius (mm)

   Outside of bucket:4639

   Outside of tires: 4367

Oscillating angle of rear axle: ±120

Max. digging depth (mm):15

         Bucket teeth at leveling position: With teeth 179

         Bucket teeth tilt forward  100:Without teeth 158

B  Main Dimensions and Weight

Length (bucket on ground) (mm):

   With bucket teeth 4952

   Without bucket teeth 4832

Width (bucket width) (mm):1910

Height (Cab top):2750

Axle base (mm):2150

Wheel Base (mm):1440

Hitch point to front axle (mm):1075

Min. ground clearance (mm):310

Operating weight (kg):4800

C  Engine

Model: Weifang ZH4100K14-3

Type: Vertical, in-line, water cooled, 4-stroke diesel engine

Rated power (kw/ps) (12hrs): 45

Rated speed (r/min):2400

Max. torque (N.m):206

Speed at Max. torque (r/min):1680

Cylinders: 4

Cylinder bore (mm):100

Piston stroke (mm):115

Compression ratio:18:1

Fuel consumption at rated load  (g/kw.h):≤251.6

Engine oil consumption at rated load  (g/kw.h):≤2.04

Cooling type:Forced water cooled

Lubrication type:Complex style with pressure spatter

Starting type: 24V Concatenated DC Motor

Net mass (kg): 340

D  Transmission System

1) Hydrostatic torque converter

Model: YJ1-26501

Type: Single stage, single phase, 3 elements

Dia. of flow path  (mm): 265

Torque ratio at stall: ≥3.02

Max. efficiency: ≥ 82.2 %

Inlet pressure (MPa): 0.4-0.55

Outlet pressure (MPa): 0.15-0.25

Cooling type: Pressure oil circulating

2) Transmission

Type: Countershaft power-shift

Speed ratio

Forward gear:2.15929

Forward gear:0.76812

Reverse gear: 2.20724

Reverse gear: 0.78518

Power transfer (kw): 40-55

Rated input speed (r/min):1800-2400

Clutch control pressure (kpa):1373-1569

3) Transmission pump

Model: CB-Fc16-1F85-L-X

Flow:16ml/r

4) Main reducer

Type: Circular Arc Bevel gear, single stage

Speed ratio: 5.833

5) Final reducer

Type: Single stage planetary type

Speed ratio:3.9

6) Mounting dimension (mm): Front axle  658, Rear axle 720

7) Tyre Size: 16/70-20

Air pressure (Mpa): Front 0.22, Rear  0.18

Number: 4

E  Steering System

Load sensing steering unit: BZZ5-250

System pressure (MPa):12

Steering pump (shared with working pump): CBG2063

Priority flow control valve: YXL-F160L-N7

Steering cylinder

Model: HSGL-63/35BE-EG

Cylinder bore (mm):63

Rod bore (mm): 35

Stroke (mm): 249

Number: 4

F  Brake  System

1) Foot brake

Type: Air over oil caliper type brake

Brake pump model: NJ131 brake pump

2) Parking brake

Type: Cable controlled drum type brake

Parking brake model: ZL16D.7.6 Parking Brake

G  Working Attachment Hydraulic System

1) Working pump

    Model:CBG2063

    Flow:1201/1900r/min

2) System working pressure (MPa):16

3) Multi-way Distribution Valve

   Model: ZL20E-04T.QW

4) Tilt Cylinder: HSGK* 100/55E-EG

5) Lift Cylinder: HSGK* 80/45E-EG

H  Filling Capacity

1)  Diesel (L): 80

2)  Lubricant for diesel engine (L): 11.5

3)  Working oil for T/C & T/M (L): 20

4)  Hydraulic oil for working attachment (L): 80

5) Brake oil (L): 0.5

6) Gear oil for each axle (L):12
