Huatai patent design small oil refining equipment

It has its heat source, electrical control,with features of light weight and electricity saving. Only turning on

power and‘connecting water, prepare little coal or firewood, caustic soda, phosphoric acid,bleaching clay and other materials, the equipment can be operated. Without special workshop and special base, no matter it's outdoor or indoor,

 it can be operated easily.oil refining workshop machine

Craft flow sheet:

                  H3PO4      Caustic soda                        Hot water                        Bleaching clay

 Crude oil  -------------   Alkali refining deacidification ------------  Water washing ----------Decolorization

    Filtration                            Vacuum

----------------Deodorization--------------  Finished oil

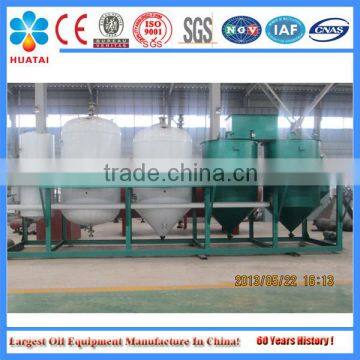

Introduction of main equipment small oil refining equipment

Neutralization pot: For acid refining, alkali refining and water washing.

Decolorization pot: Bleach oil and remove pigment from oil.

Deodorization pot: Remove odor from oil(Made of stainless steel).

Heat conduction oil furnace: Provide heat energy for production,the temperature can reach 280°C.

Vacuum pump: Provide vacuum degree for decolorization and deodorization,up to above 755mgHg.

Air compressor: Dry decolorization bleaching clay.

Filter press: Filter bleaching clay.

Steam generator: Provide steam for deodorization & distillation

Equipment features of small oil refining equipment

Simple operation, saving investment, suitable for oil whose processing capacity is below 10T/D,such as

 soybean oil,cottonseed oil, rapeseed oil,sunflower oil and peanut oil, etc.
