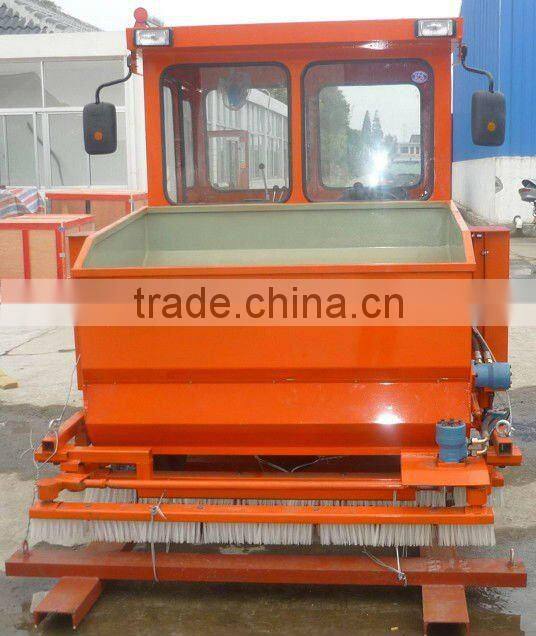

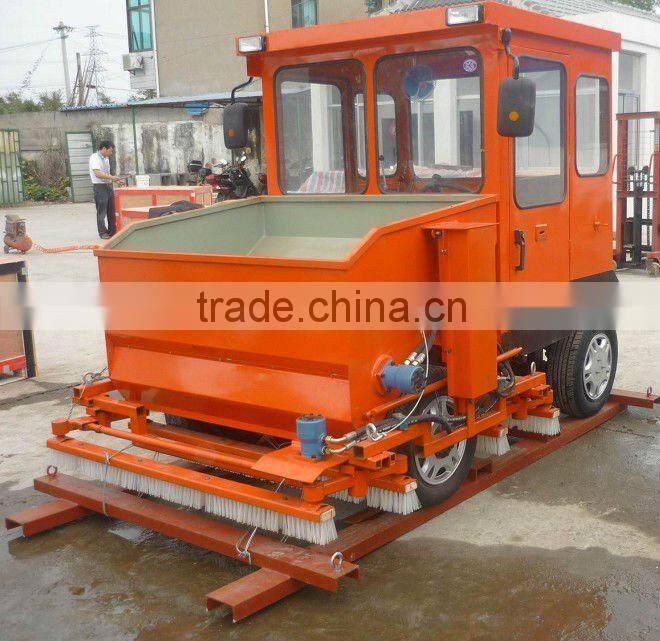

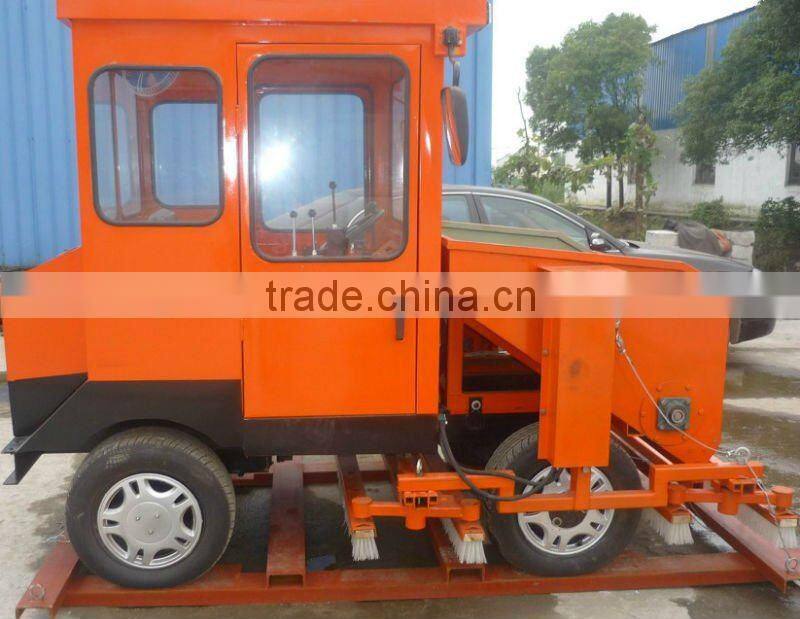

turf care machine

Specifications

a. Model of the SandMachine:                     CSJ/D—1.2

b. Size of the SandMachine: (mm)                  L×W×H  2760×1900×1930

c. Capacity of charging spout: (L)                   650

d. Empty weight(Kg)                           1250

e. Loading weight(Kg)                          1000

f. Wheel base(mm)                             1500

g. Wheel tread(mm)                            1225

h. Ground clearance (mm)                         >140

i. Minimum turning radius (mm)                   >4000

 2.2   Primary Technical Specifications of the Motor

 (for details, see the instructions for the diesel engine)

a. Model:        ZS1100B

b. Type:         horizontal, d-injection, water-cooled, 1 cylinder 4-stroke diesel engine

c. Rating power:  12.13Kw(16HP)

d. Rating revs    2200rpm

2.4   Running and Steering Systems

a. Chassis structure:                   channel steel jointing

b. Front axle:                       drive axle

c. Rear axle:                     steering axle

d. Tire size :                        195/60×R14

e. Tire pressure: (MPa)              0.250

f. Rear wheel positioning: Toe-in (mm)     5~7
              Kingpin inclination:     6°
                    Wheel rake   1°

g. Steering gear type                 sphere double rollers

h. Steering gear ratio: (middle)  :          18.15

2.7   Major Filling-up Capacity

a. Fuel tank:          16L

b. Engine tank capacity:     18L

c. Engine lubricating system : 3.6L

d. Oil pan for the air cleaner : 0.2L

e. Speed change box  :    1.2L

f. Drive axle :         0.3L

g. Hydraulic tank :          85L

1. the hopper is in a welded steel structure, the sand discharge rate may be adjusted through controlling the material discharging angel;

2. a hair brush is installed at the both front or rear end of the hopper respectively, which horizontally reciprocates between the machine, suitable for working in various artificial lawns and filling quartz sand evenly into the lawn;

3.the two sets of hair brush may be raised to a certain height through a hydraulic cylinder to adjust the sand filling thickness. the high speed operation or transportation loading requires the hair brush to be raised to the top height.

4. the hydraulic transmission mechanism drives the air brusher to make reciprocating motion, which is featured stable and vibration-free. the reciprocating rate of the air brusher is adjustable.

5. a diesel motor is adopted, which is convenient, reliable and economical.
