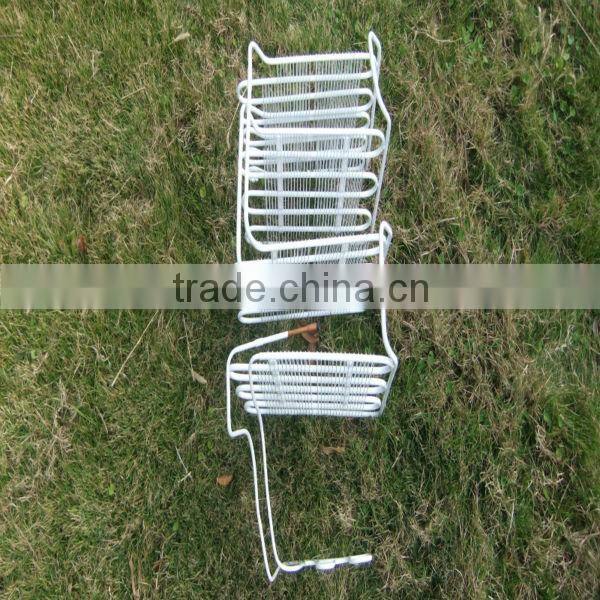

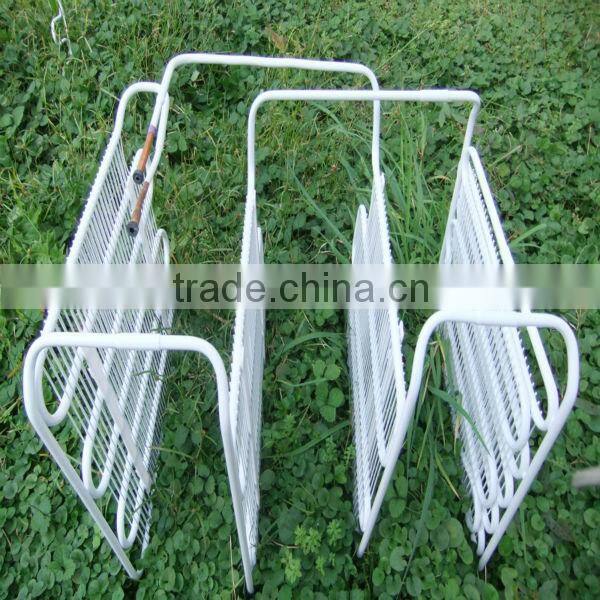

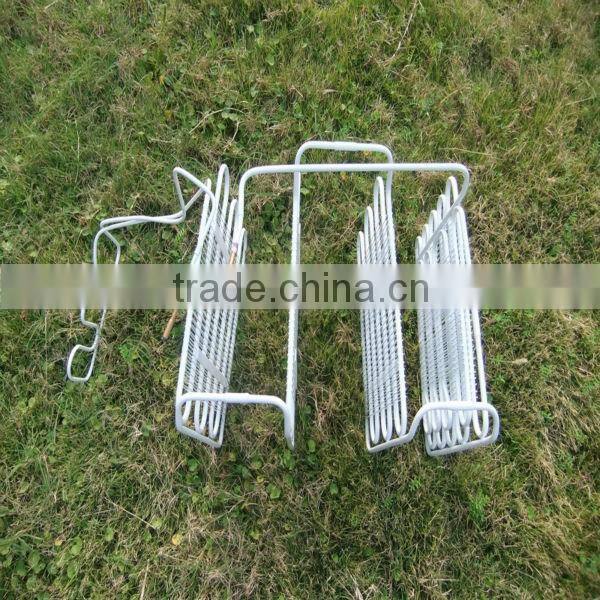

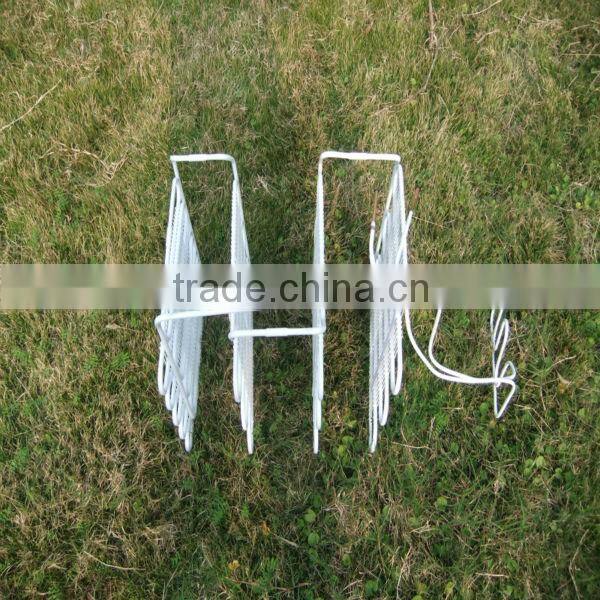

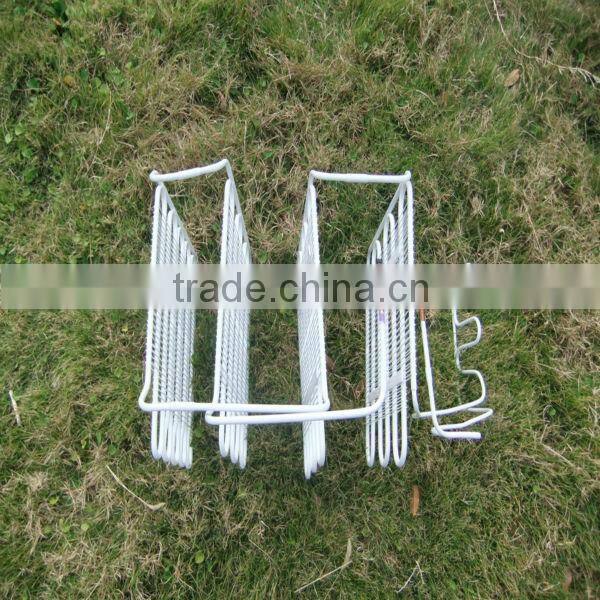

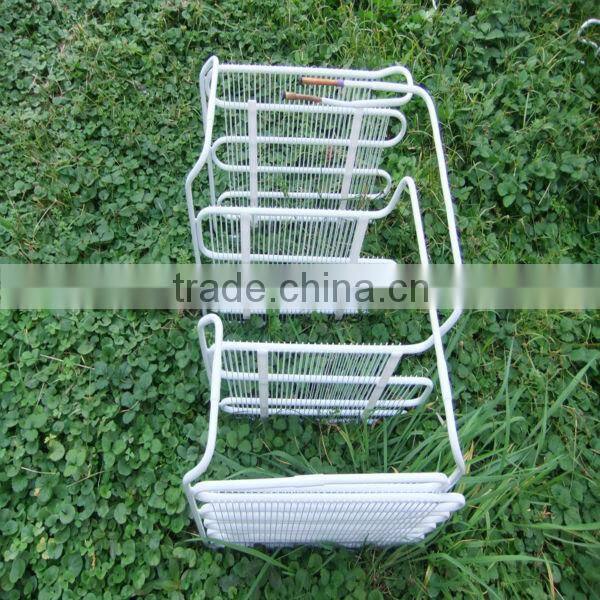

Professional 4 Layer Refrigerator Wire Evaporator

Raw material

Rolling welded steel tube : Out Diameter 4.76/6/8mm , Wall

Thickness 0.6-0.71mm;

   Structure

1) Evaporator for single temperature control system (single capillary evaporator) ;

2) Evaporator for double temperature control system (double capillary evaporator) ;

3) Evaporator for three way temperature control system (three capillary evaporator) ;

   Key Process

Tube bending, Tube welding, Mono shelf assemble, Assembly welding,

Leakage testing. Coating, Inspection, Package

    Technical Ablity

1)The distance of steel wire ≥6mm;

2)Produce according to the drawing or sample supplied by clients;

performance

1)Surface treated with powder painting or dip coating to prevent the

   corrosion

2)Inner cleanness can meet the requirement of R134a &CFC cooling

   system;

3)Can satisfy the cooling capability requirements;

4)Producing Capacity: 3000 pieces/Day;

Residual Moisture

≤20 mg/m2

Residual Impurity

≤30 mg/m2

Residual Mineral Oil

≤7 mg/m2

Residual Chlorine

≤0.3 mg/m2

Residual Paraffin

≤0.2 mg/m2

Coating Thickness

Thickness of coating 30-100um

Harness of Coating

≥2H

Impact of Coating

50 kg/cm impact, no crack

Adhesion of coating

≥two grade

Flexibility of Coating

Around R=3D bend 180, no crack or no fall off

Color tolerance of Power Painting

E≤1.5

 Main products

Category

Wire tube condenser

A.Flat type: 1. 6U/7U/8U/11U/12U/14U wire tube condenser

            2. 7rows,21rows,23rows wire tube condenser

B. Monolayer flat wire tube condenser

C. Double layer flat wire tube condenser

D. Winding type wire tube condenser

Wire tube evaporator

A. Two layer/sheet wire tube condenser

B.Three layer wire tube condenser

C.Four layer wire tube condenser

D.Seven layer wire tube condenser

Fin Aluminum evaporator

/

Fin Aluminum Condenser

/

Tube plate evaporator

/

Professional factory:

Specialized in the production of refrigerator condenser and

evaporator in 1984 .We have about 30 years experience in

development and practical experience.

Technology:

It owns over 50 sets of equipment imported from Italy & Switzerland

and more than 10 sets of specialized testing and detecting equipment.

OEM:

operate with Aucma, Little Swan, Midea, LG, TCL and other

well-know domestic and foreign enterprises.

Advantages:

Freon-free, high efficiency and energy saving.

Production capacity:

Relying on the advanced equipments and our staff effort, the production capacity has reached 3.5 million sets a year.
