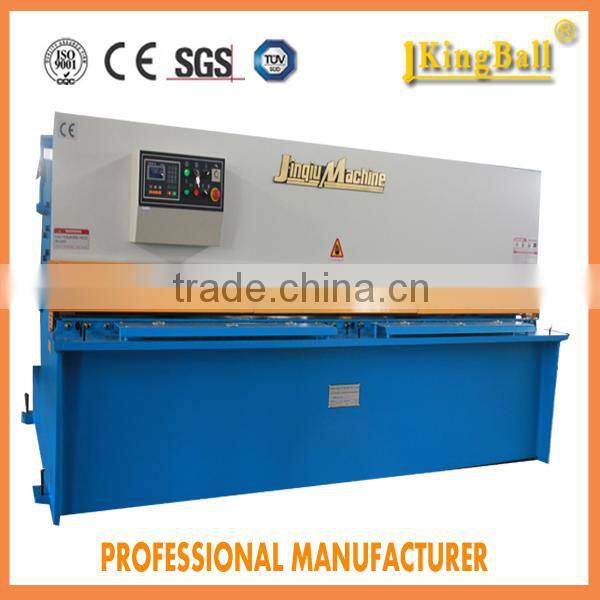

KingBall Steel Metal Cutting Machine

1. The machine employs hydraulically driven swing beam, the steel plate welded structure, and accumulator

based pullback cylinder with steady and reliable operation.

2. Stepless control for the stroke; The gap between up blade and down blade is manually adjusted by handle

 for high uniformity; Protection fence and the electric interlock to ensure the operation safety.

speed, high precision, and exceptional stability and can ensure the accuracy of displacement of background.

Moreover, CNC system has the accessory functions of compensation and automatic check.

ITEMS

PARAMETER

UNIT

Model

QC12K-6X2500

set

Cutting Thickness

6

mm

Cutting Width

2500

mm

Cutting Angle

1°30′

0

Backgauge Range

20-600

mm

Stroke Number

≥12

times/min

Main Motor

7.5

kw

Weight

4800

kg

Overall Dimension

3150X1700X1650

LXWXH in mm

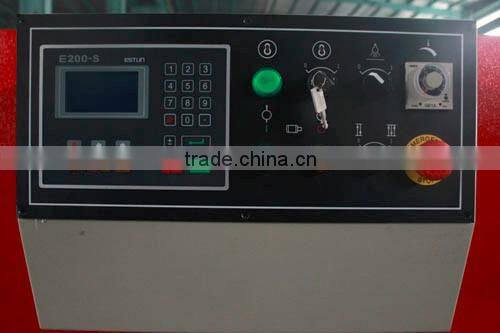

1.The mainframe is fitted with numeric-control system special for cutting machine

2.The position of rear stopper is displayed in a real-time manner.

3.Multistep programming function is available the rear stopper is able for automatic operation and

 continuous positioning,to achieve an automatic adjustment for position of rear stopper.

4.It provided with counting function for shearing,to display the shearing number in a real-time manner,able for power-failure memory of position of rear stopper,procedures,and parameters.

5.Imported ball bearing lead screw and linear guide rail are used to ensure the positioning precision of

machine is higher.

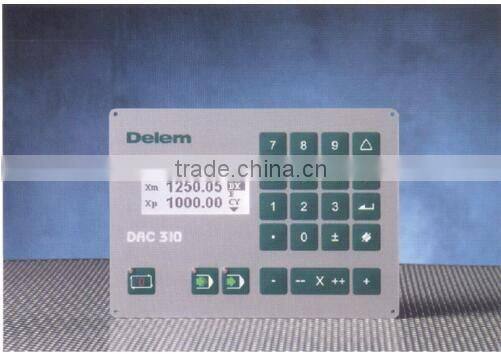

1. Backgauge control.

2. BUS mode control servo system.

3. Stroke length limitation.

4. Double programmable digital output.

5. Program memory of up to 40 programs up to 25

6. One side positioning.

7. Retract function.

8. Mm/Inch.

9. Chinese/English.

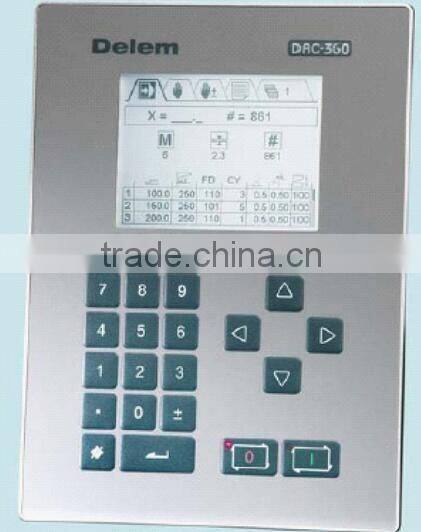

1. Panel based housing

2. Bright LCD screen

3. Background control

4. Retract function

5. Cutting angle control

6. Cutting gap control

7. Stroke length limitation

8. Manual movement of axes

9. Force control

1. Background control

2. Bright LCD display, 275x 48 pixels

3. Gap or Angle control

4. Stroke length limitation

5. Actual and programmable  position visualisation

6. Stock counter

7. Up to 100 working steps programmable

8. Panel based housing

9. Servo, frequency inverter drive, two-speed AC motor control
