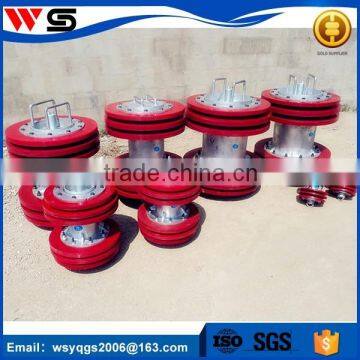

pipeline piping impurity scraper cleaning pig accessories

No.

Factory inspection main indicators

Unit

Guide Cup

Seal Cup

Test method

1

Hardness(SHORE  A)

degree

85

80

GB531-92

2

Tensile strength

MPa

50

40

GB528-82

3

Elongation at break

%

600

700

GB528-82

4

Tensile set

%

12

12

GB528-82

5

Tear strength

KN/m

90

75

GB530-81

6

Impact resilience

%

35

55

GB1681-91

7

Akron abrasion

Cm3/1.61Km

0.01

0.01

GB1698-82

Cleaning pig application

1.To be used for sweeping pipeline and cleaning various impurity After finished the pipe construction

and pre-silicon .

2.To be Used for the exhausting gas before do the pipeline hydrostatic test and dewatering after test.

3.To check the roundness error before usage and whether the position of live ball valve and pipeline

diameter are accurate after opening valve.

4.To wipe out the weld flash at the palce of joints

5.To discharge ash, remove paraffin reguarly or irregulary, descaling and do water treatment of the

used oil and gas pipeline.

6.To be used as the inolator of different fluid medium during one pipeline.

7.To paint the the pipeline wall with anticorrosive coating.

The advantages of the electronic locating equipment of pipeline pigging are strong wear resistant

property and passing ability, well cleaning efficiency, accurate locatingand tracking, etc. the precision

can reach to plus or minus 5cm

we adopt the whole sealing structure for the installation of our cleaning pig battery. As the high speed

in the pigging operation and severe collision,it easily cause the pig transmitter out of power and cant

work. our whole sealing structure takes Rechargeable lithium batteries and have the clectrucal quantity

standard to make sure the battery with enough power for supporting the transmitter to work reguarly.

our battery can also avoid the humidity even water into the inner make the battery mouldy or even

short circuit.

QDQ-Z type wheel-supporting cleaning pigs(patent No.:zl01212169.x)

QDQ-B Gauging cleaning pig (patent no.:zl03210871.0)
