China Punching Machine/Plate Punching Machine

Specifications

China Punching Machine/Plate Punching Machine

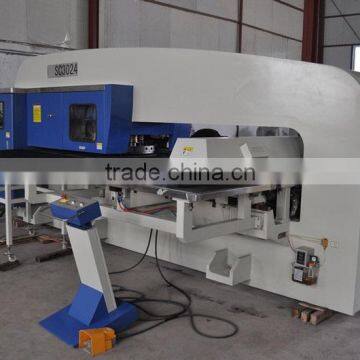

Machine details photos:

Brush table

Pneumatic Clamp

Thick Turret

Machine frame

Specifications

Machine Feature

1. Advanced and reliable hydraulic drive system can select stroke automatically corresponding

to different thickness of metal sheet and is convenient to realize special process of louver,

blanking, etc. The punch is equipped with auto hydraulic overload protection device, and

guarantees consistent pressing force for quality products.

2. The punch is of FANUC 0i-P control system. (Siemens as optionals)

3. Index stations are of worm wheel structure with max. punching diameter of 88.9mm.

4. Dual turret is of long insert structure ensuring coaxiality of the punch and die, which gives long life to the tool and turret.

5. Imported pneumatic and hydraulic components guarantee reliability of the machine.

6. Imported ballscrew with long travel, and linear guideways ensure transmission precision.

7. The worktable with hard brush and steel ball reduces noise and shock of the machine, and protects

surface of the work piece.

8. The machine is straight-side frame, which is annealed for eliminating inner stress.

9. The clamps with auto protection function, in the protective zone, only excise movement without

punching action for continuous operation.

10. Centralized lubrication device provides lubricant oil to the desired points to reduce friction of

pairing elements for long machine life.

11. Tool station layout consists of A,B,C,D, which is convenient for the customer and save the tool cost.

12. Common requirement is for site foundation preparation and machine installation is simple.
