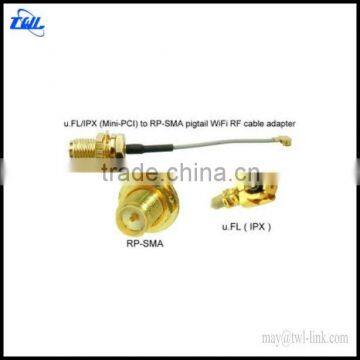

IPX/I-PEX/IPEX to SMA bulkhead jack adapter

Specifications

IPX/IPEX/U.FL Connector

U.FL, IPEX, IPAX, IPX, MHF, AMC and UMCC is a miniature RF connector for high-frequency signals up to

6 GHz manufactured by Hirose Electric Groupand others.

IPX/IPEX/U.FL connectors are commonly used in applications where space is of critical concern, most  often  Mini PCI cards for laptop computers.  IPX/IPEX/U.FL connectors are commonly used inside laptops and

 embedded systems to connect the Wi-Fi antenna to a Mini PCI card. Another common use is connecting

 GPS antennas.

Female  IPX/IPEX/U.FL connectors are not designed with reconnection in mind, and they are only rated for

a few reconnects before replacement is needed. The female U.FL connectors are generally not sold separately,

 but rather as part of a pigtailwith a high-quality 1.32 mm doubly shielded cable, which allows for a low-loss

connection.

The male connectors are surface-mounted and soldered directly to the printed circuit board. They are designed

to have animpedance of 50 ohms. The mated connection is only 2.5 mm high and takes as little as 3 mm2 of

board space.

IPX/IPEX/U.FL Application

♦Mobile phone, Tablet PC, Notebook PC, Camera, Wireless LAN

IPX/IPEX/U.FL Electrical Rating

 IPX/IPEX/U.FL Materials
