Cnc Screw-Joint Roof Panel Roll Forming Machine/Arch Steel Sheet Building Machine

Cnc Screw-Joint Roof Panel Roll Forming Machine/Arch Steel Sheet Building Machine

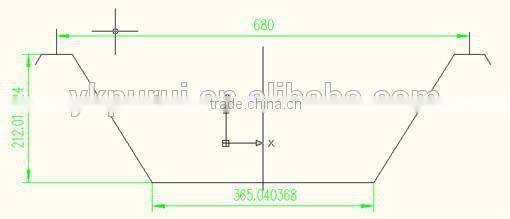

Panel profile:

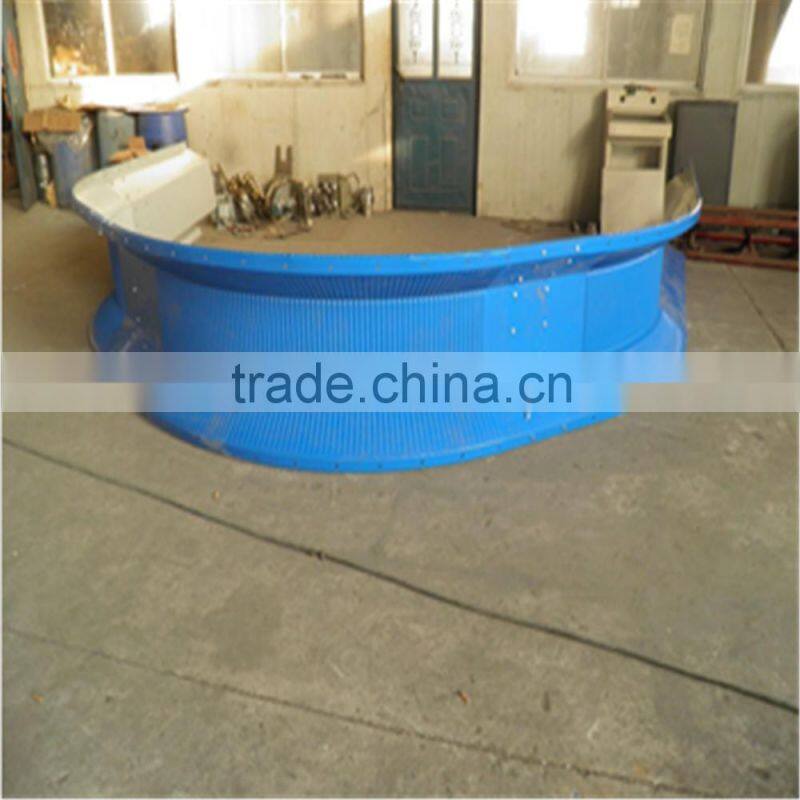

Arch Panel

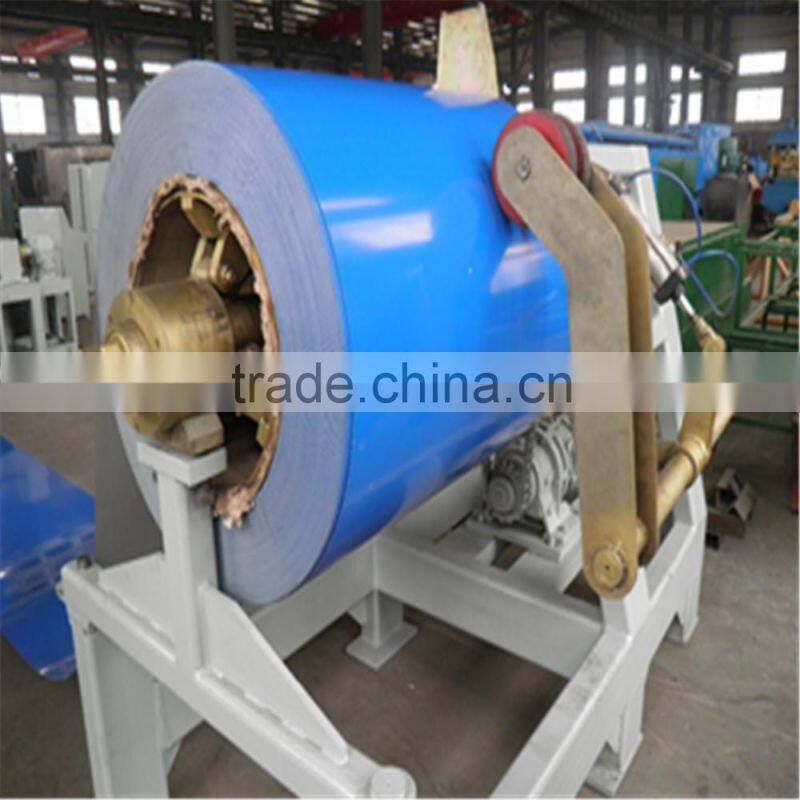

Decoiler:

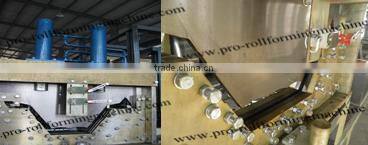

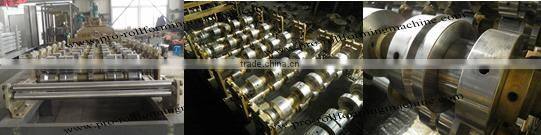

Rollers of flat parts

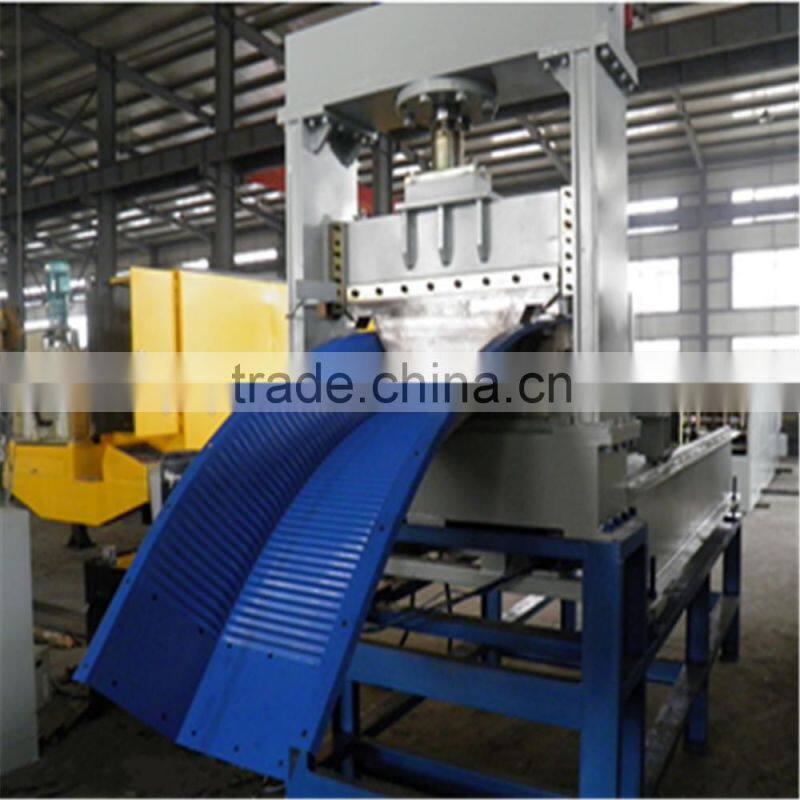

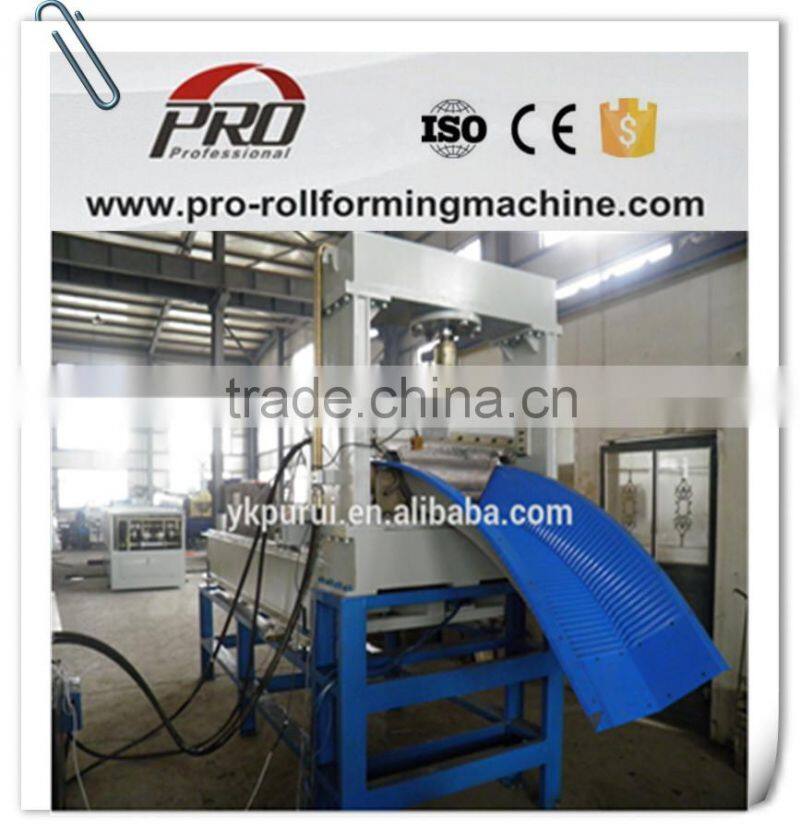

Arching bending

Hydraulic cutting

Main parameters:

1. Dimension : 10000mm×1500mm×1500mm

2. Weight : Around 8 T

3. Shearing material : 12CrMoV

4. Shearing type : Mechanical

5. Total motor power : 25KW

6. Main motor : 7.5KW

7. Decoiler motor : 3.0KW

8. Leveling machine motor : 4.0KW

9. Shearing machine motor : 3.0KW

10. Hydraulic station power : 7.5KW

11. Roller Material : 45# high-quality steel (Standard), quenched HRC 55~65, hard chrome plating.

12. Shaft Material : 45# high-quality steel, galvanized

Technological process

Loading (load & expand galvanized coil on decoiler)

Feeding & Leveling (prepare flat galvanized sheet for punching)

Edge-punching & Ends-punching on flat galvanized sheet for punching)

Edge-punching & Ends-punching on flat galvanized sheet

shearing punched sheet   Roll forming sheared sheet

Bending Roll formed sheet

Features:

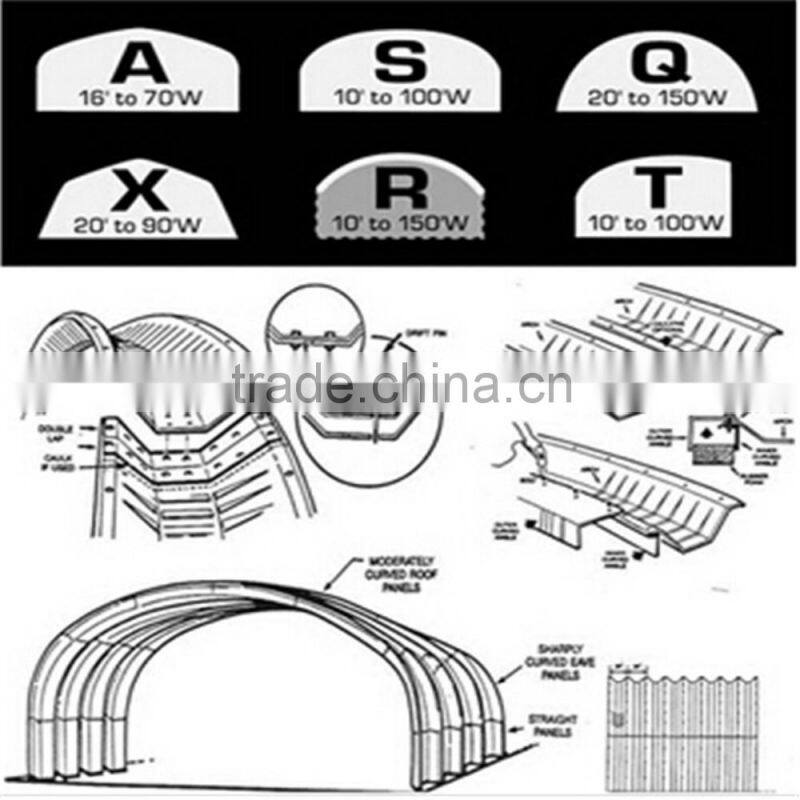

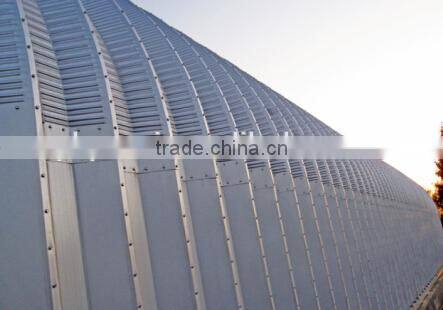

Screw-Joint Arch Building Project

Company information:

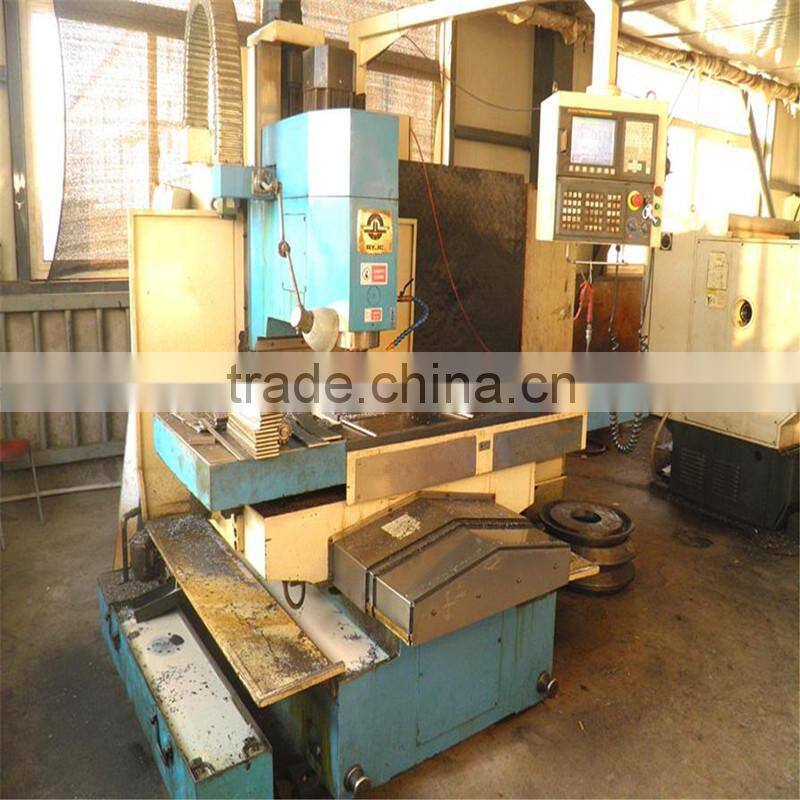

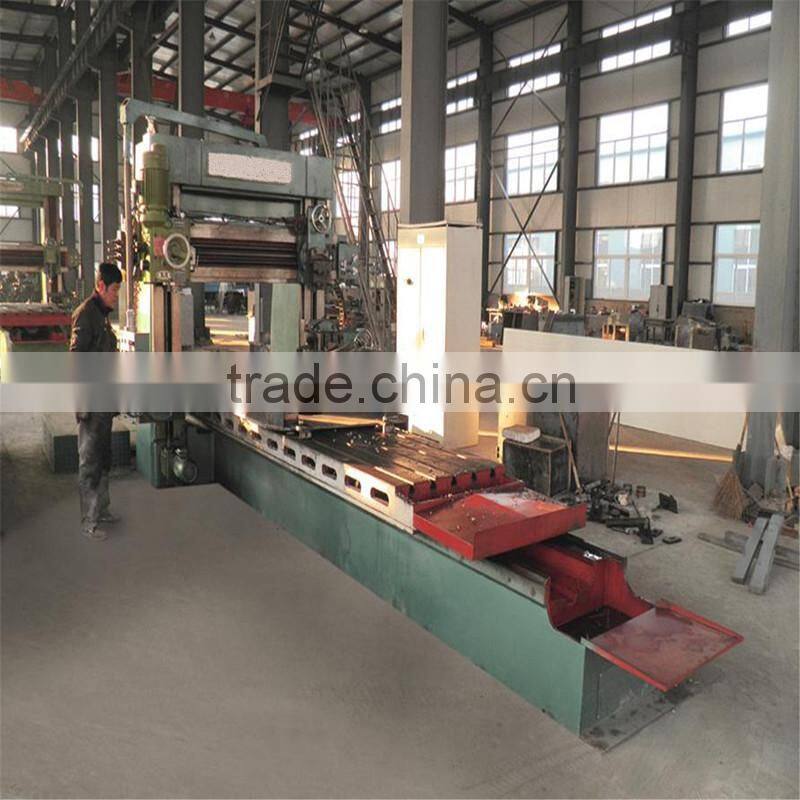

Our workshop

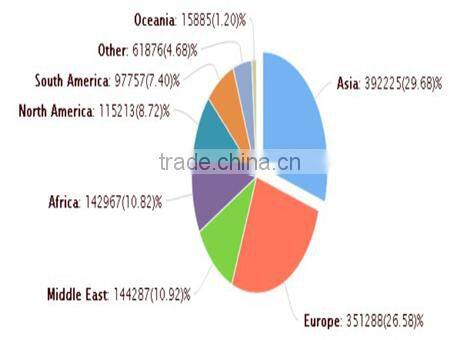

Sales Market Conditions

A: Yes, our machine warranty period is 13 months, and support lifelong service.

B:We can offer 24 hours line service.
