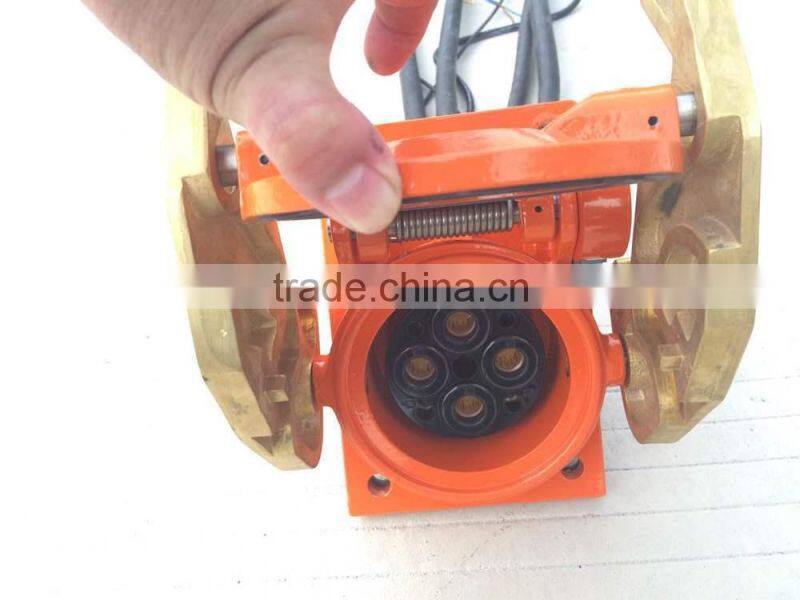

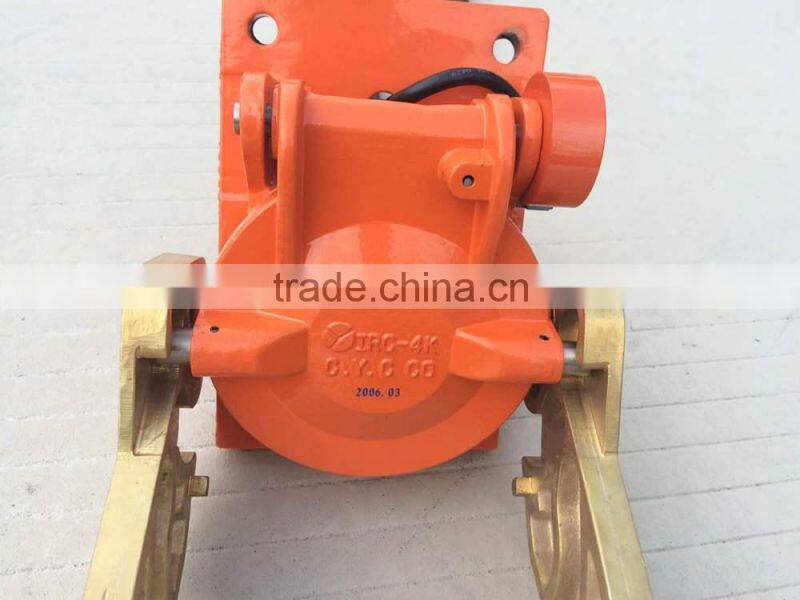

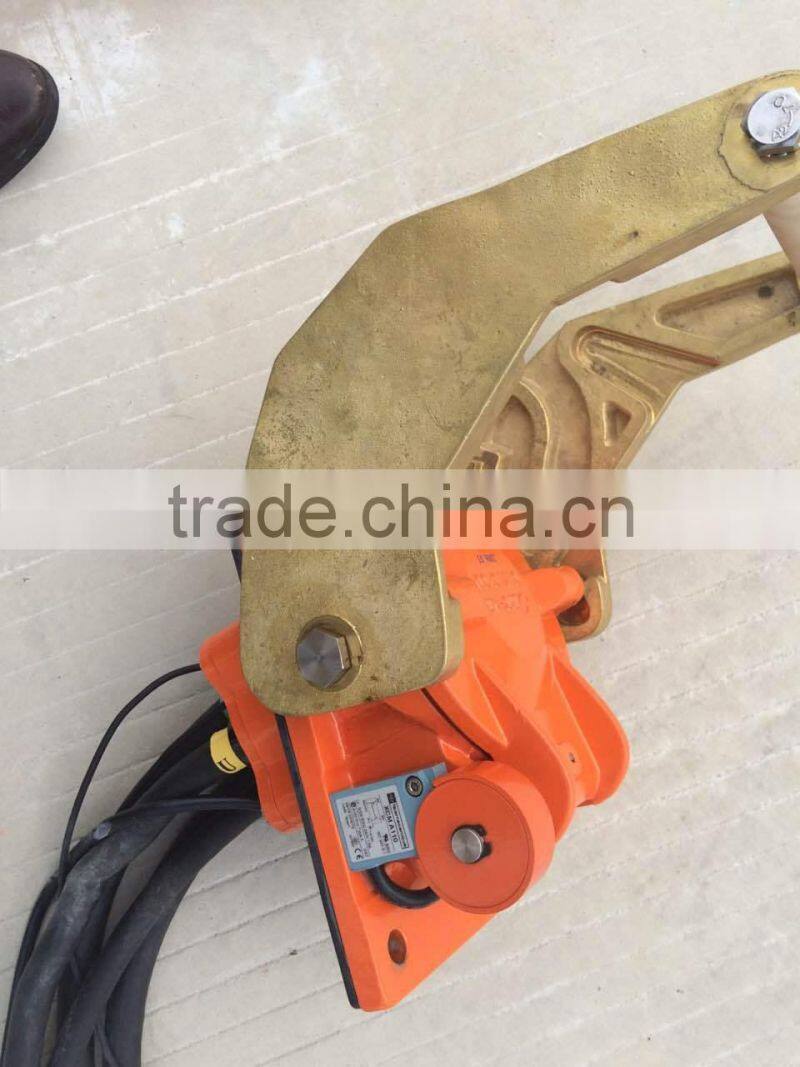

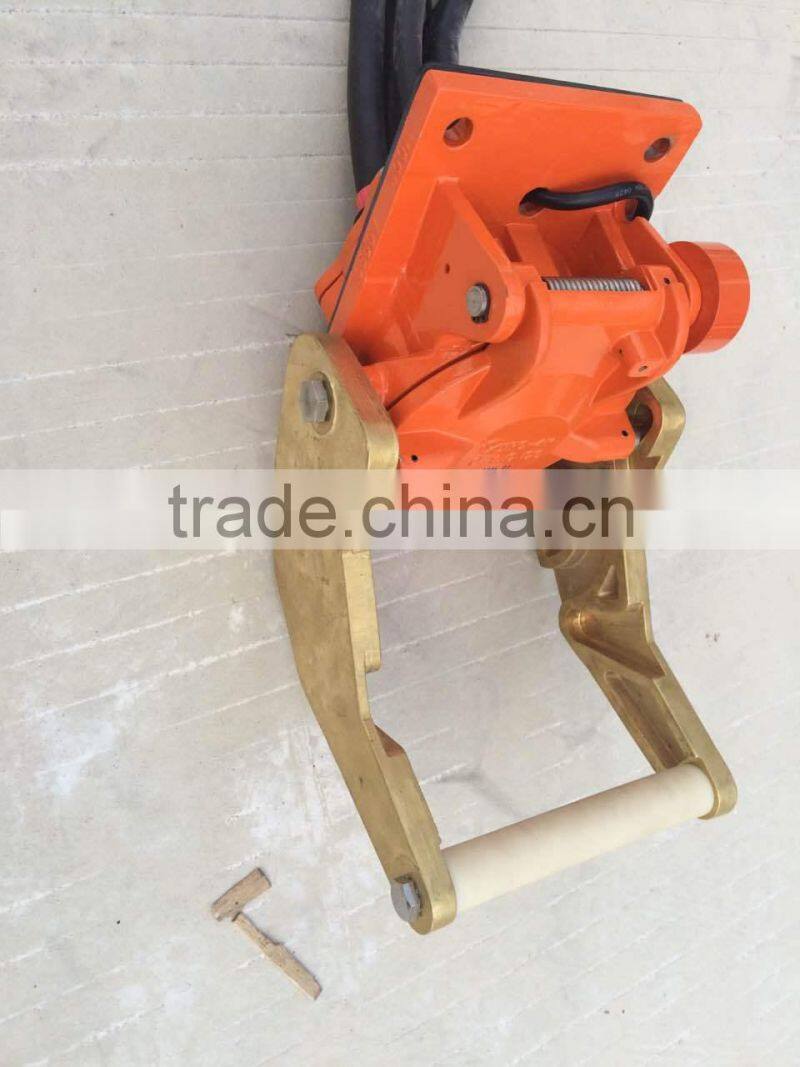

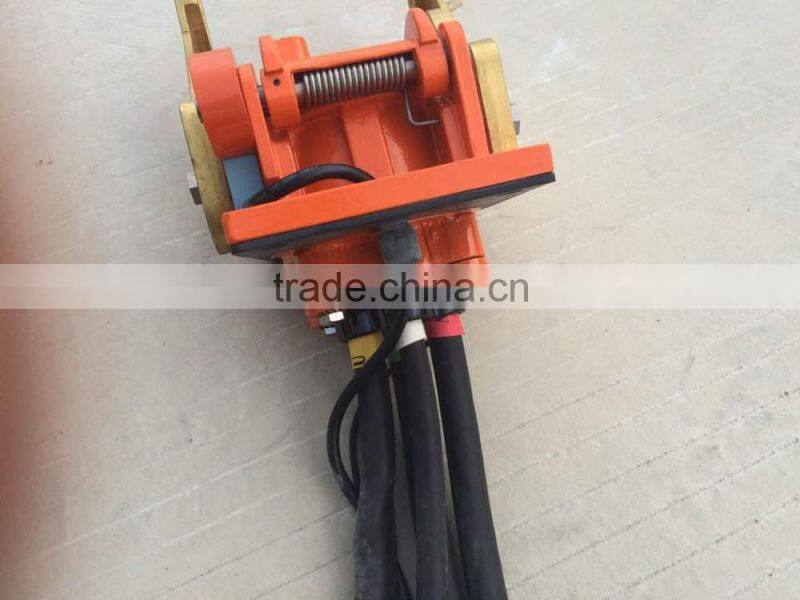

three-phase power electric connection device of railway rolling stock side

Three-phase power electric connection device of railway rolling stock side  :

l Application:YC8-IRC-4B is three-phase power electric connection device of railway rolling stock side, suitable for safe power transmission between the rolling stock.

Standard:GB/T 25023-2010  power electric connection device of railway rolling stock side

Q/SYC 105—2012     YC8-IRC-4B(manufacture standard)

Name : power electric connection device

Cable parameter:

a) the core nominal cross-section area of cable which is connect with three phase circuit is 150mm²,actual supply according to customer request is 120mm² or others.

b) the core nominal cross-section area of cable which is connect with Neutral pole circuit is 70mm²,actual supply according to customer request is 50mm² or others.

c) the core nominal cross-section area of cable which is connect with control electrode circuit is 2.5mm²,actual supply according to customer request is 1.5mm² or others.

Note:(1)The cable length of plug with cable should be≥3000 mm,And should be comply    with the customer request length when supplying or order.

   (2)The cable length of socket with cable should be≥1200 mm,And should be comply with the customer request length when supplying or order.
