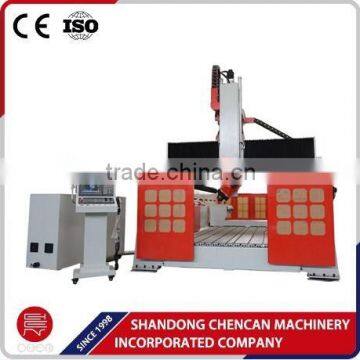

5 axis cnc router widely used in mold industry The 5 axis cnc router is mainly used for processing casting mold, automobile, san

introduction aout 5 axis cnc machining center

main tecnical data of  machining center

INTRODUCTION I in detail for  CNC 5 axis machining center

Main Features:

1. Gantry movement machine structure. Laddering installation linear guide rail improves gantry rigidity. Tempering processed treatment prevents gantry from deformation that might be caused by dead weight and weld, also greatly improves whole machine rigidity. Machine’s accuracy and long time stability are well guaranteed.

2. Work table is made of cast iron via resin sand molding and tempering processed treatment. It has excellent shock resistance and thermal stability. This design is the popular trends of CNC machine centers nowadays It has feature of good rigidity, precision performance, saving space, high load bearing capacity and advanced automation.

3. Organ style dust proof in X and Y axis can make the guide way and rack&pinion clean during working, so their service life will be extended.

4. 4 pieces Japan THK guide rails are mounted on Z axis. Box type construction and temper stress relieved, ensure Z axis good rigidity and stability during working with high speed on curved surface. And it is equipped with dual pneumatic counter balance cylinder which allow high accuracy and stability.

5. Z axis stroke is 800mm to 2200mm which is suitable for large mold and light metal working.

6. japan  5 axis FANUC  CNC system, real-time tool center point rotation (RTCP). High level precision, high-speed cutting, diversified operation. Working speed, rapid speed, cutting speed and feed rate can be controlled separately. This improves contour quality and working efficiency. The protection function of intelligent processing over travel can prevent mechanical collision.

7. 19-inch touch panel which is intuitive and easy to operate.

8. Y axis equipped with 4 pieces THK guide rails. This ensures running accuracy of linear guide way, equal force during machine working, maintain a good mechanical precision and stability in fast running.

9. France MOTORVARIO high torque helical rack reducer ensure stable running with high torque output.

10. X and Y axis adopt Taiwan YYC helical rack&pinion. Gapless transmission can ensure running precision.

11. Water chiller in electric cabinet regulates inside temperature, maintain the stability of electronic components and extend their lifetime.

12. The head of 5 axis use high intensity cast aluminum processing method, also adopts imported large torque & high precision harmonic reducer and Italy HSD spindle.

13. 4 pieces of japan THK guide rails are mounted on Y axis .tapers are installed on both X axis and Y axis ,through which ensure the running accuracy of linear guide way and equal force during machine  working, have a perfect mechanical precision and stability in fast running.

14. Equipped with 5 synchronizing incorporated axis, which simplifies operational program , time saving and cost efficiency .

Applicable industry:

Mold industry: large nonmetal mold, particularly for lost foam pattern, FRP, wood mold, car, ship, aviation, spaceflight, locomotive&rolling stock, vessel, etc.
3D processing: cylinder, square sculpture and so on.

samples made by 5 axis machining center (video available)

cnc 5 axis machining center manufacturer factory--qihe , china
