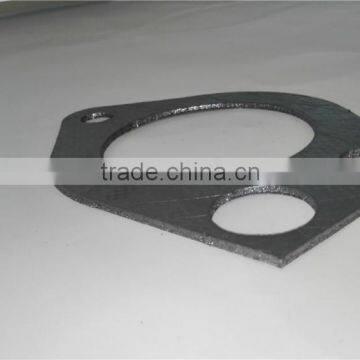

Knife Cutting_ Tanged Graphite Gasket

No.

name

application

Note

1

16 degree knife

Used to cut materials between 10mm to 15mm thick.

Cutting materials: corrugated board, paper board, Kraft paper, gray board, offset board, honeycomb board, KT board and compound materials, etc.

2

20 degree knife

Used to cut materials between 7mm to 10mm thick.

Cutting materials: corrugated board, paper board, Kraft paper, gray board, offset board, honeycomb board, KT board and compound materials, etc.

3

26 degree knife

Used to cut materials between 5mm to 7mm thick.

Cutting materials: corrugated board, paper board, Kraft paper, gray board, offset board, honeycomb board, KT board and compound materials, etc.

4

39 Degree Drag knife

Used to cut materials within 3mm thick.

Cutting materials:paperboard, Kraft paper, gray board,offset board, self-adhesive paper and compound materials, E corrugated etc.

5

Special knife

Used to cut materials within 2mm thick

cutting materials:paperboard, Kraft paper, gray board,offset board and self-adhesive paper,etc.

6

Foam knife

Used to cut foam and other soft materials less than 60mm thick.

7

V cut knife

Used for making V groove on the

 Honeycomb board and grey board

8

Grey board V cut knife

Used to making V groove on the grey board to make the gift box.

9

Double edge knife

Mainly for the thick and hard materials such as grey board, PP etc.

*10

30 degree knife

Mainly for the hard material such as carbon gasket, gasket, ruber, grey board, PP etc.

Option

No.

name

application

Note

1

3mm creasing wheel

creasing thickness: between 3mm and 5mm corrugated board.

2

5mm creasing wheel

creasing thickness: between 5mm and 7mm corrugated board.

3

7mm creasing wheel

creasing thickness: between 7mm and 10mm corrugated board.

4

2mm creasing wheel

creasing thickness: within 2mm,such as corrugated board, paperboard, Kraft paper, gray board,offset board, composite materials etc.

*5

PVC creasing wheel

Used for PVC, plastic box, PVC corrugated etc.

Option

*6

Double line creasing wheel

Creasing thickness between 10 mm to 15mm 3A corrugated paper.

Option

No.

name

application

Note

1

Pen

Drawing

Model

DCZ752516

DCZ751713

DCZ751310

Effective cutting area

2500*1600mm

1700*1300mm

1300*1000mm

Configuration

Oscillating knife,pen,creasing tool,drag knife, foam tool, v cut tool

Max speed

1400mm/s

Smallest cutting diameter

6mm

Maximum cutting thickness

60mm

Control line and driver

Servo

Precision

≤0.1mm

Vacuum

5.5kw

Data form

HPGL,DXF,PDF

Voltage

220v±10%50Hz

Data port

parallel port,serial port,USB port

Data Transmission speed

10MB/s

Input cushion area

32MB

Occupy dimension(L*W*H)

3400*2460*1180mm

2600*2160*1180mm

2200*1860*1180mm

Note

Other size can be customized.
