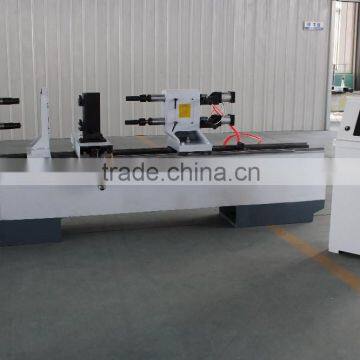

CNC10-15Z series CNC wood lathe

CNC-Z series CNC woodworking lathe

The main parameters

1.Biaxial center distance 20cm,Spindle diameter60mm,Axis head M42 × 2

2,Simultaneously processing two pieces maximum diameter  195 mm

3,only use the top shaft Maximum effective diameter 450mm

4,only use the top shaft Maximum theoretical diameter 500mm

5,Minimum setting unit 0.01mm

6,Maximum feed speed 1000/6000cm/min

8,Spindle motor power 4-5.5kW(frequency control)

CNC-Z series CNC woodworking lathe exclusive use of precision machine tooltechnology standards, has the characteristics of accurate and efficient security and stability operation simple, completely solve the ordinary lathe accuracy is low, poor stability problem of high failure rate

The main technical characteristics

Integral casting lathe bed

High precision linear guide rail International

A high precision ball screw

High precision stepping motor

Pump drive type fastening system

Shaft simultaneously processing design

The main features of equipment:

Body part: body, head, tail seat for cast iron structure with high rigidity, and othergroups all use of precision castings, all casting tempering treatment, ensureaccurate dimension, material stability, improved the capability of anti deformation.

The NC part: using the high reliability of numerical control module, the procedures for the development of the company independently, installation deployment arereliable guarantee of its working stability and after sale service.

Operation: the use of the "computer programming and NC system", the operationsimple and friendly interface, the Chinese characters suggest, code conversion,automatic processing.

The main control program: computer program and CNC program two, customers can choose according to need.

Execute component: high precision of step motor driver, interpolation, ensure the accuracy of machining dimension.

The feed part: one is the standard type machine tool slide guide and precision ballscrew drive, two is a V type mountain rail high precision, high rigidity, high bearingcoefficient, effective control of linear error.

The power part: using variable frequency speed regulation system, by adjusting therotational speed of solving vibration problems.

Shaft: divided into single and double shaft, single axis can add chuck, biaxial can simultaneously process 2.

The feed part: can be divided into single and double shaft feed feed, biaxialsingle feed and biaxial double feed

System is divided into: computer system and CNC system

Computer system: direct computer programming after processing.

CNC system: computer programming, U disk to control direct processing panel,easy to learn. Processing speed.

Main features

1.Linear guide rail

2.Double spindle

3.The CNC  system control, stepping motor drive

The main parameters

1.Biaxial center distance 20cm,Spindle diameter60mm,Axis head M42 × 2

2,Simultaneously processing two pieces maximum diameter  195 mm

3,only use the top shaft Maximum effective diameter 450mm

4,only use the top shaft Maximum theoretical diameter 500mm

5,Minimum setting unit 0.01mm

6,Maximum feed speed 1000/6000cm/min

8,Spindle motor power 4-5.5kW(frequency control)

If you are interested in our products, welcome to leave a message or send the inquiry to understand the details of machine.
