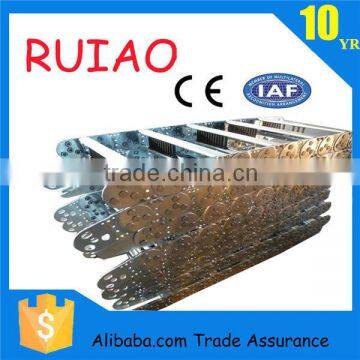

load-bearing steel cable carrier TL180 for drilling machine

Load-bearing steel cable carrier TL155  steel drag chain  for drilling machine

    Steel cable carrier drag chain includes TL type and TLG type,the material is carbon steel side plate and aluminium alloy isolation plate (assembled by the two ).they are mainly used to protect the pipes and wire of heavy huge machinery and equipment.

    RUIAO manufactures world-class load bearing cable drag chain carrier . We offer our services in selection and assembly as well, which needs experience and knowledge in the cable field in general and the area of assembly in particular. This lets you concentrate on doing your job without stress, letting the RUIAO team take care of selecting the types and components.

Order sample of steel cable drag chain carrier :

1.Inside H*W

2.Bending raduis

3. Length

4.Frame type

You can order TYPE-II with some holes on the supporting frame

You can order TYPE-III with some separators on the supporting frame

Principle for selecting  TL180 heavy duty movable cable carrier device  steel drag chain

inner height :take the most thick piece of the internally installed cable ,oil pipe,gas pipe or water pipe as the reference height plus 10%of the space height at least as the inner height HI.if overlapping ,take the overlapped height as the actual height .

inner width :take the sum of the outside diameter of the thicker cables ,oil pipe,gas pipe or water pipe as the reference of the inner width and leave at least 10% of the space as a margin

radius of a bend :take the biggest radius of a bend of a cable ,oil pipe,gas pipe or water pipe as a reference value and leave 10%of the space as a margin

Instruction principles for internally laid cable ,oil pipe ,water pipe or gas pipe

15%of the space should be reserved as a margin so that the internally laid cables and oil pipes can move freely and there will not be any stress on the drag chains in the direction of radius .

for those cables that are quite different in diameter ,they should be laid separately and the weight should be balanced evenly .they can also be separated from each other by using spacers if necessary

when operating in high speed or high frequency ,the horizontally laid cables should be in a parted way and should not be overlapped ,if too many cables ,gas pipes and oil pipes laid together ,it is recommended that spacers be used

Installation for   TL180 heavy duty movable cable carrier device  steel drag chain

Put an Allen wrench vertically into the opening hole at both ends of the cover and then open the cover .put the drag chain for cables and oil pipes according to the instructions provided .put the cover back .note that the fixed end and the moving end of a cable should be fixed by using a tension device.

when used in a long sliding service ,it is recommended to use a guide channel or support roller ,please ask our technical personnel about the usage of the accessories.

Characteristics and Applications of  TL180 heavy duty movable cable carrier device  steel drag chain

The product can be used for such locations where repciprocating motions are required so that internally installed cables,oil pipes,gas tubes and water tubes can be draged and protected.

Each joint of the chain can be opened up so as to facilitate repairs and maintenance. It gives low noises and is of antiwearing while running. It can also be operated under high speed.

The drag chains have already extensively used in digital-controlled machine tools,electronic equipement,machinery for stone industry,machinery for glass industry,machinery for doors and windows,moulding injectors,manipulators,lifting and transport equipment and automatic warehouses,etc.

Construction of the  TL180 heavy duty movable cable carrier device  steel drag chain

The appearance of the chain looks like the crawler of a tank consisting of certain number of joints.The joints of crawler are freely turned round.

The same series of chain has same inner height and out height and same pitch but the inner height and bend radius R can be made per different specifications.

A unit chain joint is consisting of a left-right chain plate and a updown cover. Each chain joint can be opened up so as to facilitate assembly and dismantal without threading.Cables,oil pipes and ga pipes can be put into the drag chain after the cover plate is opened.

Spacers are available for use, which are able to divide the space inside the chain into divisions according to requirements

Basic parameters of TL180 heavy duty movable cable carrier device  steel drag chain          .......Material:Steel or stainless steel. It can stand with high pressure and has good tensile strength,toughness and elasticity,           wearing and falmable resistance

Resistances:It is oil and salt resistant.

operating speed and acceleration :Max.operating speed is 40m/min.

       Service life: Under normal conditions,5million reciprocating motions can be reached.
