What’s the description of our roller end cap (housing)

(1). Bearing: 6204

(2). Bearing seat diameter: 47mm

(3). Pipe OD: 108mm

(4). Outside flange diameter: 103mm

(5). Bore diameter: 35mm

(6). Deepness: 42.5mm

(7). Shaft:   20mm

(8). Thickness: 2.5mm

(9). Net weight: 0.250kg

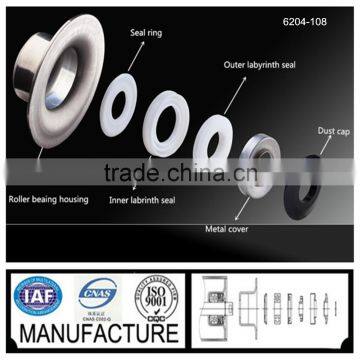

What’s the description of our mechanical seals

(1). Inner labyrinth seal: POM

(2)..Outer labyrinth seal: POM

(3). Seal ring: PE

(4). Black dust cap: PE

(5). Metal cover: SPCC

(6). Net weight: 0.053kg

Many sizes for your reference as follow:

Are you interested in producing process?

    1, MOULDS

       (1)material: DC53 from Japan, Cr12Mo1V1 from China

       (2)minimal usage: 600 thousand times

2,Material

      (1)Name: SPHC

    (2)Feature: Even thickness   Surface iron oxidation    Easy to weld,coat and paint oil.

3,Production Process

(1)Material feeding:Fix the round stripped steel plate on the machine

(2)Blanking&drawing:Cut the stripped steel plate into round steel pie

(3)First stretch:Stamping the initial shape of  bearing housing

(4)Second stretch:Deepen the first shape of housing

 (5)Third stretch:Make more deeper shape upon the second stretch

(6)Fourth stretch:Confirm the final shape and height

(7)Trimming edge:cut redundant edge to keep flange diameter

(8)Punching hole: punch  hole on the botton of housing

Quality controlled by special equipments:

Package (Shanghai or Ningbo)

* Your logo can be pressed onto the products

* Nonstandard housing can be supplied according to your drawings

* Definitely not disclose your secret documents or information to the third one.

* High quality, competitive price and best service after sale.

* Please feel free to contact us if you are interested in any products.
