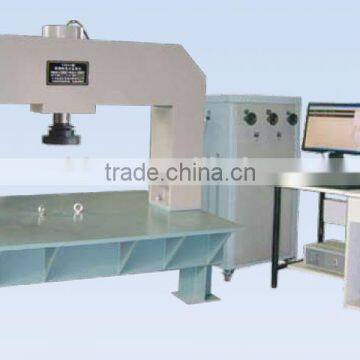

600KN Digital Display Manhole Cover Load Tester

Specifications

 Brief Introduction:

Designed and manufactured according to CJ/T3012-1993<<CAST IRON MANHOLE COVER>>, CJ/T121-2000<<REGENERATIVE RESIN COMPOSITE MATERIAL MANHOLE COVER>>,GB/T 23857-2009<<MANHOLE COVER>>. For testing the loading capacity and deformation of manhole cover.

Main technique parameter

1, maximum testing loading: 600KN

2, effective testing sapce: 1200mm×1200mm

3, workbench height: 500mm

4, force value precision: ≤±1%

5, adjustable range of loading rate:0.1~25KN/s (manual stepless)

6, piston stroke:350mm

7, loads display precision: 0.1KN

8, loading method: motor hydraulic

9, Loading control method: manual stepless

10, loading medium: 46# 68# anti-wear hydraulic oil

11, motor power: 0.75Kw

12, power needed: AC380v/220v

13, overall dimensions: 1600mm×1200mm×1500mm

14, overall weight:2500Kg

Main features:

1,High safety from high rigidity structure

2,.Very easily to load&unload manhole cover test-piece resulted from that the loading cylinder is placed on top and workbench height is 300mm

3,The connection between rigid cushion block and detrusion end is ball hinged type, so that the measured loads force value is true

4,Special sealing materials between cylinder and piston.

5,Professional testing hydraulic pump and motor group, low noise and long life

6,Ultra fine oil filter ensuring the clean and long effective working inside the oil pipe system

7,Digital display, real time displaying current force value, peak value, loading speed

8, No need of foundation, even and solid concrete ground is ok.

Overall configuration:

     1, 600KN manhole cover load testing host machine  1set

        (including hydraulic cylinder, piston, rigid cushion block, force sensor)

     2, Hydraulic control system  1 set

        (including hydraulic motor, switch valve, manual speed control valve, oil filter, oil tube)

     3, Operation manual, product certification, warranty card, packing list
