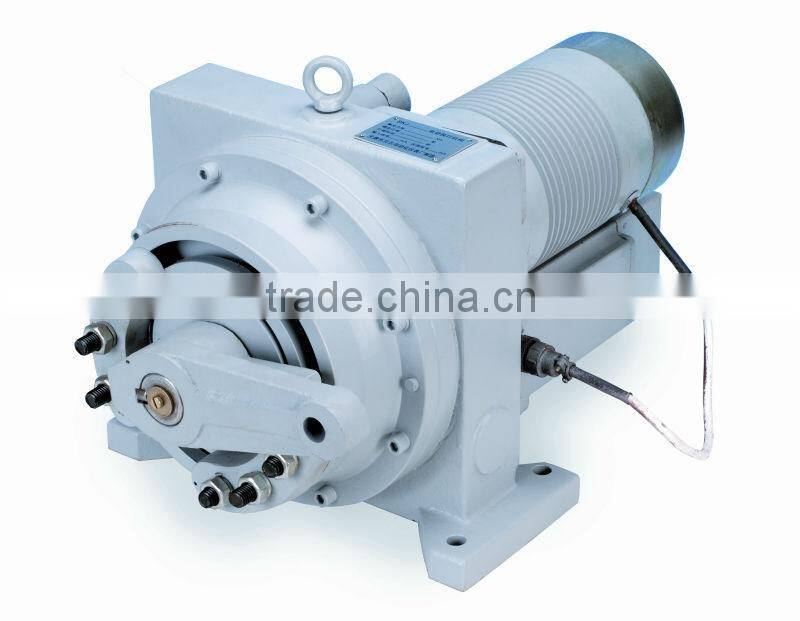

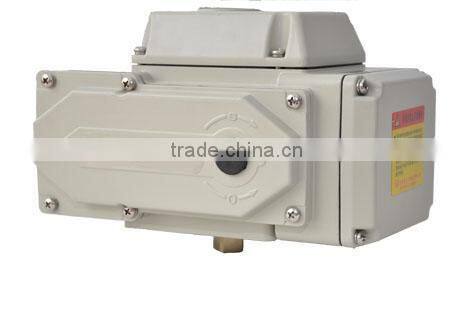

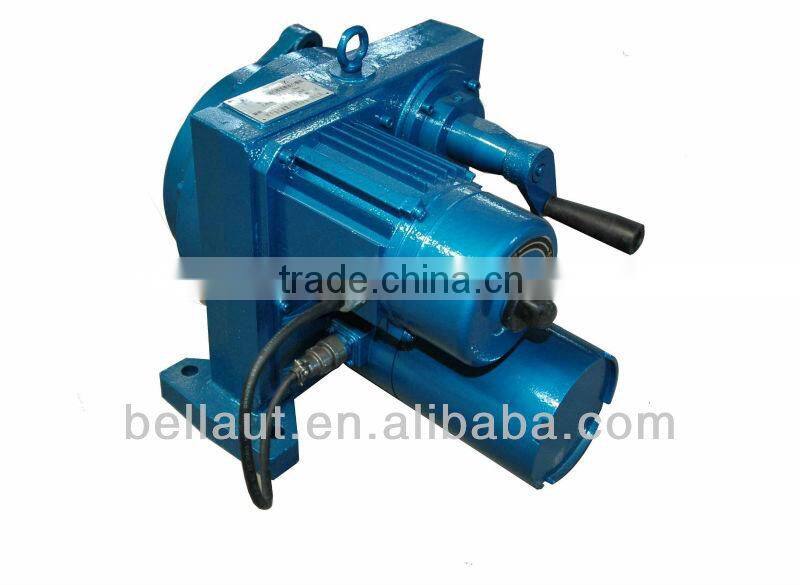

High Quality Actuator, Electric Actuator for Butterfly Valve

Specifications

High quality actuator, electric actuator for butterfly valve

Principle of work

The DKJ, DKZ series electric actuator are the terminal control device of industrial process survey and the control system, changing the system’s control signal into angular displacement, linear displacement of output axle, the position of valve and other regulating units. The main purpose is to enable the controlled medium to work well under the regulated system conditions.

The electric actuator is divided into the proportion type and integral type according to the controlling type. The proportion actuator is made up of electric servo amplifier and integral type actuator that can compare systematic control signal with the feedback signal (closedloop control) of output axis so as to change the travel route and has proportion relations with the output axis signal. The integral actuator consists of servo motor, reducer and position transmitter. Coordinating with motor operator, it can control valve or other regulating units from long distant.

DKJ Quarter-turn actuator(outdoor, electric formula, explosion-proof and explosion-proof electric formula see the table.)

The main technical parameters of the electric actuator

DKJ, DKZ series electric actuator are manufactured according to the PRC’s GB11922-89 standard

1. Input signal: electric type: 4--20mA DC or 0--10mA DC; common type: on-off signal

2. Input resistance: 250 Ω or 200 Ω

3. Input passage:common type – 3 amplifiers; electric type -1 amplifier

4. Basic error: 2.5%

5. Deviation:  ≤1.5%

6. Deadline:  ≤3%

7. Damping characteristic: ≤ three and half period

8. Power supply: single-phase 220V 50Hz,three-phase 380V 50Hz

9. Operating environment: temperature: -10°C-- +55°C

Humidity ≤95% the surrounding air does not include the corrosive elements
