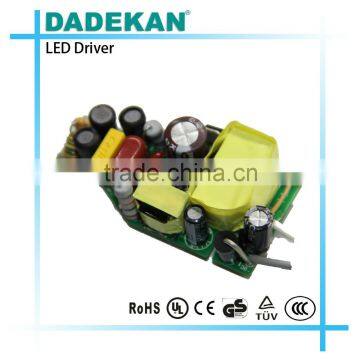

Dimmable LED Driver

MODEL

TG-09A1-LA1114-063-AS

Input

Input Voltage

100VAC~127VAC

Rated input voltage

120VAC

Start-up Voltage(-25~70℃)

100VAC

Frequency Range

60Hz

Power Factor(@25℃)

>0.90@120VAC, Full Load.

AC Current (@25℃)

0.2A  Max.

Inrush Current (@ 25℃)

50A  Max.

Output

Output Voltage Range

11V~14V

Output Current

630mA;±5%

Output Power

6~9W

Conversion Efficiency (@25℃)

78% @120VAC,  Full Load.

No-load Output Voltage

25V Max.

Line Regulation (@-25~70℃)

±5%@120Vac,60Hz

Accuracy Constant(@-25~70℃)

±5%@120Vac,60Hz

Set-up Time(@25℃)

<1S@120VAC.

Temperature Coefficient(@-25~70℃)

±0.03%/℃

Overshoot (@-25~70℃)

±5%  No-load Rated Voltage.

Output Ripple & Noise

0<Ta≤70℃

<2VP-P

-25≤Ta≤0℃

/

Protection

(-25~70℃)

Input Electrical

Low Voltage Protection

/

Over Voltage Protection

/

Output Electrical

Shorted Circuit Protection

  Hiccup, Auto Recovery.

No-load Protection

  Constant Voltage.

Over Temperature Protection

/

Environmental

Requirement

Vibration

 10~25Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z, axes.

Impact

20G/11mS pulse,3times at each X, Y, Z axes.

Storage Temp. & Hum.

-20℃~70℃; 10%~90%RH  No condensing.

Operating amb. Temp. & Hum.

-10℃~50℃; 20%~90%RH  No condensing.

Altitude

3000m

IPX

/

Dielectric Strength

 (Hi-Pot)

Isolation Resistance

Input--out: 50M OHMS.

Withstand Voltage

Input--out: 2KVAC/5Ma.

Ground Impedance

/

Other

Dimensions (L * W * H)

57.5mm X 28mm X 25mm;±1mm

Package

/

Cooling Method

Ventilation Cooling.

Reliability

Burn-in

The power supply shall go a minimum of 4 Hours burn-in test under full load condition.

  Design MTBF

50,000Hrs @25℃, MIL-HDBK-217 Method 2 Components Stress Method

Design electrolytic capacitor life

17520Hrs @50℃ Full load and units continuously working.

Note

1. Measured at 20MHz of bandwidth by using a 12” twisted pair-wire terminated with a 0.1 uF & 10uF parallel capacitor.

2. Test spare parts: test voltage for 500 VDC, 65% RH @ 25 ℃.

3. The SPS is considered a component which will be installed into final equipment. The equipment must be re-confirmed that it still meets EMC directives.

Minimum

Negative Load

Requirements

  None

Accessories

/
