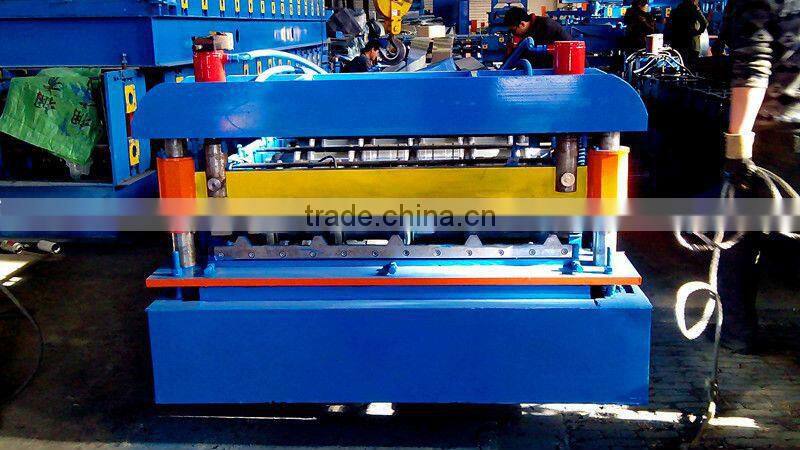

Industrial IBR roof metal roll forming machine | roof panel making machine

2. Steel IBR roofing profile machine parameters | IBR roll forming machine parameters

A. Components of the machine

Manual decoiler/uncoiler-----------------------one set(free)

Main forming station----------------------------one set

Run-out table---------------------------------------two sets(free)

Controlling Box------------------------------------one set(customer required)

Spare parts-------------------------------------------one box(free)

B. Details of the each component:

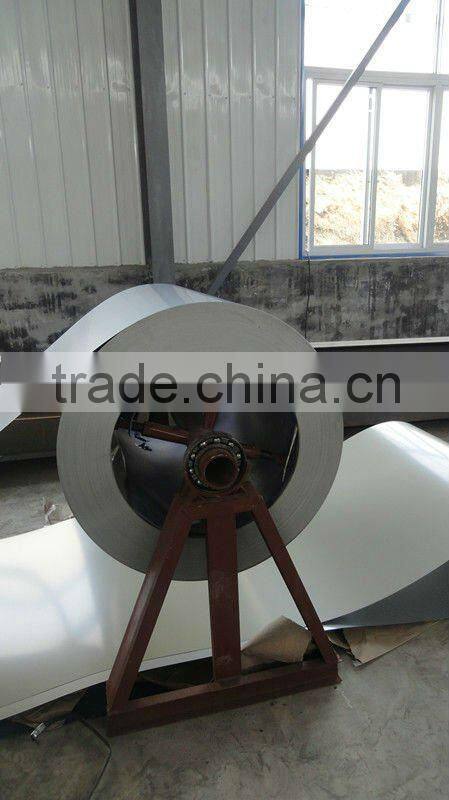

♥ Decoiler:

It is used to support the steel coil and realize the uncoiling by means of rotatory movement.The steel coil is uncoiled manually. The capacity of this uncoiler is 5 Ton, and it is capable for most of the cases. This equipment is suitable to process the steel coils with 508mm of ID.

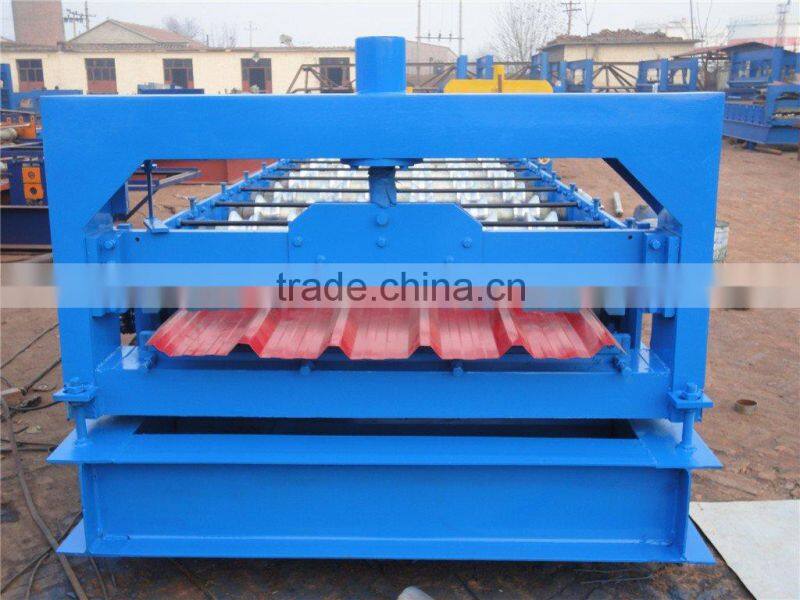

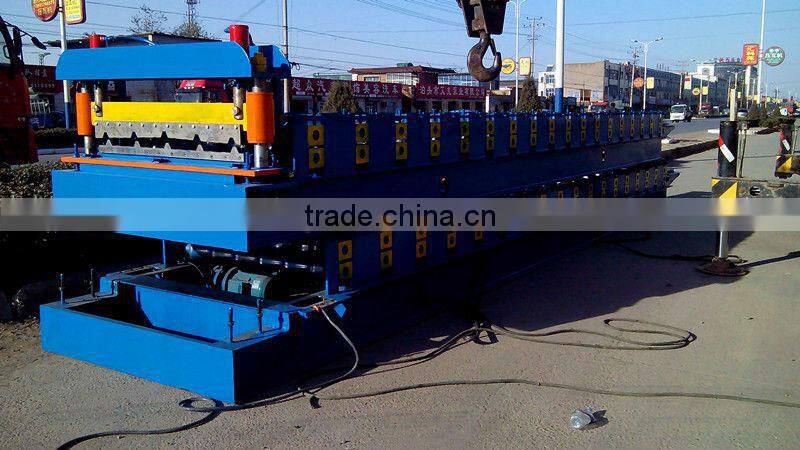

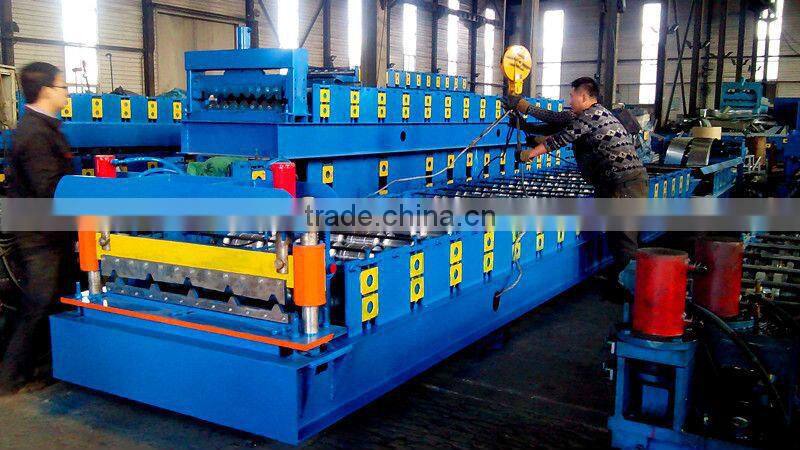

♥ Main froming station:

1.Forming speed: 8-15m/min(not including the cutting time)

2.Roller stations: 13 passes

3.Material of roller: 45# steel finishing machining, plate hard

4.Shaft material: 70mm 45# steel forged

5.Driven motor power: 5.5kw

6.Hydraulic station power: 4kw

7.Hydraulic station pressure: 12.0Pa

8.Electric control system: Panasonic PLC

9.Dimension: 6500*1500*1200

10.Material of cutter: Gcr12

11.Driving mode: single chain 1 inch

12.Material thickness: 0.3-0.8mm

13.Voltage: 380V 50HZ 3Phase

14.Cutting accurancy: 2mm

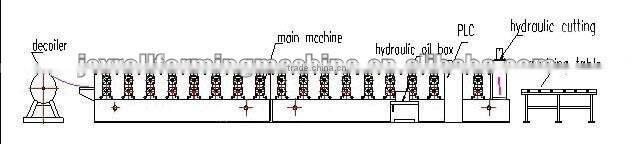

♥ Equipment arrange drawing:

♥ Hydraulic system:

It is derived by a Gear Pump. After filling the hydraulic oil into the hydraulic oil tank, the pump could drive the hydraulic cylinder to realize the cutting function.

The system includes a set of hydraulic tank, a set of a Gear Pump, two hydraulic pipes .and two sets of Solenoid Valves.

Power of The Pump: 4kw

Hydraulic oil :40#

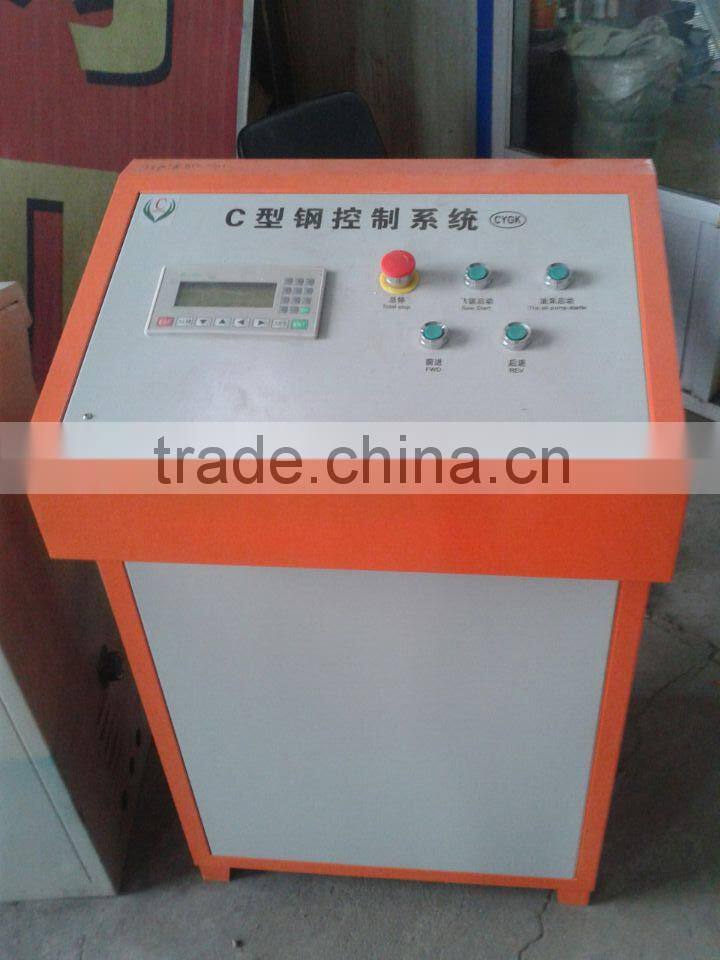

♥ Controlling system:

Panasonic PLC is adopted to organize all actions of the machine. The length of workpiece is adjustable according to the setting of on the PLC. Two optional control modes: automatic and manual. By automatic mode, the machine can realize fully automatic working. In order to make the machine has a long service life and easy maintenance; we only adopt globally famous electrical components. And by our special designed program, the human-computer interface is very easy to be adopted by any level of operators.

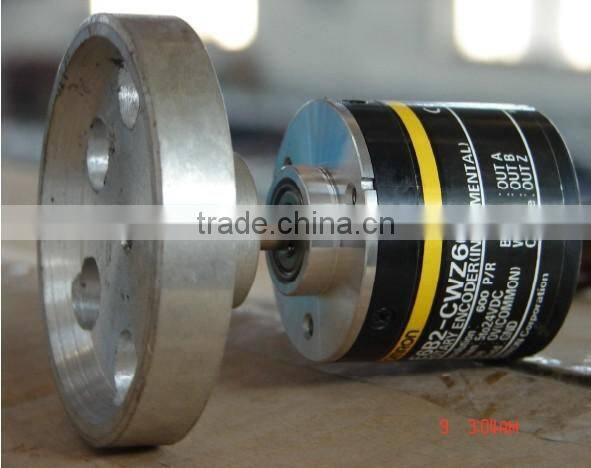

♥ Encoder:

We understand that the encoder is a very important part of the cutting to length system, so we only adopt the best quality from OMRON Japen. And we offer enough matching couplings to make the machine will never shut off due to the encoder problem

4. Guarantee:

1: Guaranteed against malfunctions due to manufacturing defects for 1 years after date of purchase. Repairs will be made free of charge.

2: Reparis will not be performed free of change even during the guarantee period in the follow circumstances

- Damage occurs due to a natural disaster

- Malfunction occurs due to user error

- Malfunction occurs due to modifications

- Malfunction occurs due to further movement or shipment after installation

5. Commissioning:

1 technician for 7 working days from seller to buyer’s side for the instruction of installation and commissioning as well training. An English-Chinese interpreter will be send by seller in case of the buyer asks. All the expenses of them including local transportation, food, laundry and accommodation in buyer’s country and international tickets will be on the buyer side. The hotel shall be equivalent or better than the level of a Chinese 3 star hotel. The buyer shall provide each person 50USD per day as pocket money.

6. After service:

7. FAQ:
