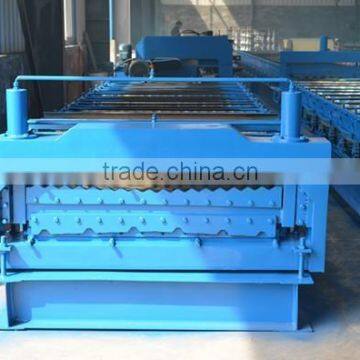

Double layer roof panel roll forming machine with competitive price

Item:

Specification:

Notes:

1.Information of coil

Suitable material:

Pre-paint galvanized sheet

Galvanized sheet

input Width:

1200/1250mm

Thickness:

0.3-0.8mm

Yield strength:

Q235

2.Production specification

Detailed as the file

Length:

Any length,

Encoder to measure length

3.Power requirement:

Main power:

4kw

5.5kw inventor

Cutter power:

3kw

4.Forming Speed:

8-15 meters/min

Not including cutting

5.Manual de-coiler:

Loading:

4-5tons

Inner diameter

508mm

Type:

Passive type

6.Machine specification:

Structure:

350 I beam welded

Roll stations:

up:    13 roll stations

down: 15roll stations

Splint thickness:

16mm

Diameter of shaft:

70mm(solid)

Sizes of chain:

1 inch

Type of cutting:

hydraulic column cutting

Material of cutter:

CR12

Material of rollers

Carbon steel with heat-treatment,with hard chrome coating after precision lathe

Sizes of machine:

7.1*1.7*1.2meters

No.

Name

Unit

Qty

1

Manual un-coiler

set

1

2

Main machine for roll forming

set

1

3

Control system

set

1

4

Hydraulic cutting system

set

1

6

Receiving table

Set

1

Common un-coiler:

Functional and structural characteristics :It is used to support the steel coil and uncoil it in a turnable way. The steel coil is uncoiled by hand. The un-coiler can bear 4-5t. It is suitable to process the coiled steel with the inside diameter 508mm .

Adjustable feeder:

Functional and structural characteristics :put the raw material(steel strip) on the plat to manufacture and process, it can guarantee that the products are neat, parallel and everything is uniformity. Please refer to the equipment regulation to know the function of locate angle iron.

Molding core

Functional and structural characteristics :In order to keep the product shape and precision, adopts welded sheet structure, motor reducer drive, chain transmission, roller surfaces polishing, hard plating , heat treatment and Cr12 treatment .

Rolling CR thickness:0.03 mm

Rolling material: Forging Steel 45#

Shearing mechanism:

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Match equipment : It contains one set of cutting tools, one hydraulic tank and one cutter machine.

Material of the cutting blade :Gcr12

 Hydraulic system

It is controlled by gear wheel oil pump. After filling the hydraulic oil into the hydraulic oil tank, the pump drive the cutter machine to begin the cutting job.

Match equipment :The system includes a set of hydraulic tank , a set of hydraulic oil pump, two hydraulic pipes.and two sets of electromagnetism valves.

Power of the oil pump:3kw

Hydraulic oil :46#

Comp computer control cabinet  :

It adopts Panasonic PLC to control. The target piece’s length is adjustable and digit of it can be adjusted. Computed mode has two modes: automatic and manual one. The system is easy to operate and use.

Counter :

One counter gauges length, pulses, and decides length.

Receiving table

It adopts welded steel and supported roller to transmit the products. There are two frames with the length of 3meters /one.
