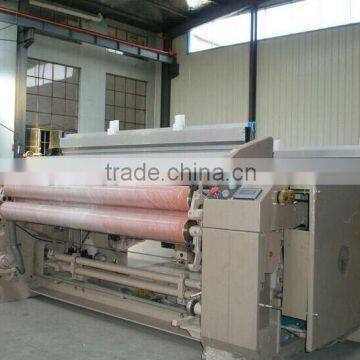

2015 new technology 280cm double nozzle water jet loom with dobby /water jet looms machine

Working range

Polyester yarn

Reed width (cm)

135,190,210,230,260,280,340,350,360

Filling selection

1 color 2 color at will

Weft density range

5-80pick/cm

Motor

1.5kw~4.5kw selected according to the certain model

Shedding

Plain type 2-8pcs heald frame

Positive cam machine,4-10pcs heald frame

Dobby(mechanical),upper negative dobby or electronic dobby,2-16 heald frame (according to customer’s demands)

Let-off

Electronic let off-ELO

Mechanical let-off

Flange diameter: 800mm , 914mm , or 1000mm

Take-up

Mechanical take-up

Electronic take-up

1) Two bearing type  2) Special design for thick fabric ( optional part)

Waste filling remove

1,Spindle twisting system 2. Electronic twisting system for waste-filling

Cutter

Mechanical cutter

operation

-driven by rush start motor .stop by electromagnetic brake at programming position

Arrange,run, forward inching,reverse inching,programmed position stop after

One cycle reverse rotation

beating

Crank beating,sword beating system oil bath lubrication system

filling insertion :

 Single pump(plunger type spring spring pressure system) double nozzle( needle type ceramic)stabilizer system feeler-infrared feeler or OPF  feeler,using optical cable

Yarn package stand

Floor mounted horizontal stand for-4 package.

Catch cord

Spindle twisting system

temple

Top mounted,2 barrel type with 2 ring

 Water suction

Slit tube type suction system with high pressure blower
