Aerial Power Accessories 12 Core optical fiber cable accessories

Specifications

Assembly with reinforced suspension clamp and neoprene inner covering ,especially designed for OPGW cables includes grounding clamps for tower connection .

                                 Suspension clamp(Single)                                    Suspension clamp(Double)

Structure

 > straight shackle --( Galvanized forged steel

 > Parallel connection clamp ---(Aluminum)

 >Armou grid suspension clamp--(Aluminum)

 > Preformed rods ---(Aluminum Alloy)

 > Grounding clamp ---(Aluminum )

2. Dampers

The dampers are used to absorb the cable vibrations , The number of dampers is determined by the environmental conditions, the distance between towers, the type of OPGW cable and the installation parameters

                                                                          Vibration damper

Structure

> Securing clamp (Aluminum alloy )

> Messenger cable --(Galvanized steel wire)

> Counter weights--( Galvanized forged steel)

Downlead Clamp

The downlead clamp clamps are used to fix the cable to the tower in the down lead to the joint box

                                      Wire Clamp for tower                        Wire Clamp for pole

Structure

1. Clamp--(Aluminum )

2. M-12-rod-(Galvanized steel )

3. Support body --(Galvanized steel )

4. Lock screw---( stainless teel )

Tension Assembly

Preformed tension especially designed for opgw cable Includes grounding clamps for tower connectrion ,when the distance between two anchor towers is greater than maximum lenght of opgw able drums, there are special tension assemblies for installation in suspension towers,allowing a cable joint to be included.

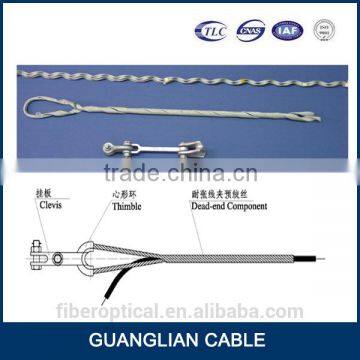

                                                                    Dead-end fitting( Single)

Structure

1. Straight shackle -( Galvanized foged steel)

2. Extension Link( Galvanized laminated steel )

3. Dead end --(Compression aluminium clad steel)

4. Thimble ---(Cast galvanized steel)

5. Protection Splice--(Compression aluminium clad steel)

6. Ground clamp --(Aluminum)

Configuration

There are three types of assemblies for installation in tension towers :

1) Passing tension assembly : for intermediate towers

2) Splicing tension assembly : for towers with joint boxes

3) Final tension assembly : for final towers

Noted:More Hardware accessories are available on customer’s request.
