stainless steel wire drawing machine

1. Product Name:

LZ8/600 Straight wire drawing machine


2. Equipment composition:
(1) LZ8/600 Straight wire drawing machine
(2) Human-machine interface display
(3) full set of electrical control cabinet

3. Operating range:
(1) Max diameter:  6.5 mm
(2)Max. inlet strength: 700Mpa
(3) Drawing Material: stainless steel wire, etc. 304 314
(4) Min. outlet diameter: 2.0 mm

4. Drawing speed:

(1) Maximum speed: 7 m / s  (2) Nomal speed: 5 m / s

5. Water  and air pressure:

(1) Water pressure> 0.2Mpa (2) Air  pressure> 0.5Mpa

6. Electrical Specifications:
(1) Drawing machine: 30KW AC inverter motor
(2) Take-up machine: 15KW AC inverter motor

7.Drum:
(1) Drum  diameter: 600 mm
(2) Drum material: 45 steel, the surface of winding drum is coated by tungsten carbide, hardness: more than HRC60, the surface roughness
Degree : less than1.6Ra.
(3)  Drum service life:10,000 hours

8. Drum Cooling: inside of drum using "Narrow Gap" water cooling

9. Rack:
(1) The main frame is welded steel structure
(2) The front panel of the rack with water. Electricity. Gas operations, instrumentation and emergency braking by the brake.
(3) Paint color is blue, or according to customer requirements

10. Die Box Type:
(1) mode of the box into lubrication chamber and cooling chamber, the use of Hough mode set by loading the mold (stress mode)
(2) Mold Size: users (common  40mm * 20mm)
(3) Die box body  can be universal adjusted, and with a mixing device that can automatically lubricating powder mixing

11. Tuner Type: tuning roller using cylinder control, sensor adopting  angular displacement  non-contact TURCK sensor  from Germany

12. Drive Type: LZ8/600 full gear box drive, Shanghai production of Hardened reducer (tooth surface material
20CrMnTi, HRC> = 600, life of 6000 hours.)

13. Control Type:
(1) Converter: Siemens series

(2)PLC: S7-300 PLC program controller, the machine greatly increased degree of automation,
And the protection of machine malfunction.
(3) touch screen: Panelvisa (Taiwan)

(4).Low voltage elements: schneider

14. Other features:
(1) with a preset fixed-length feature
(2) broken wires in automatic protection
(3) automatic braking feature length
(4) emergency stop ≤ 5 seconds

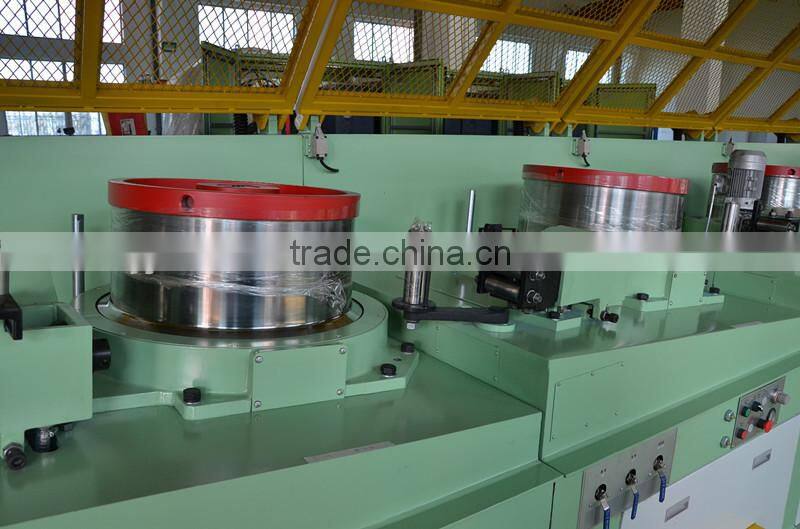

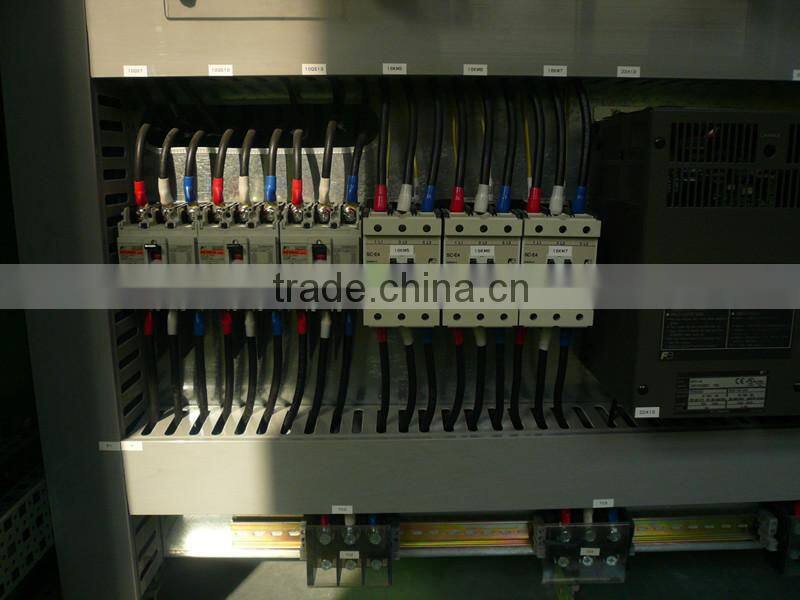

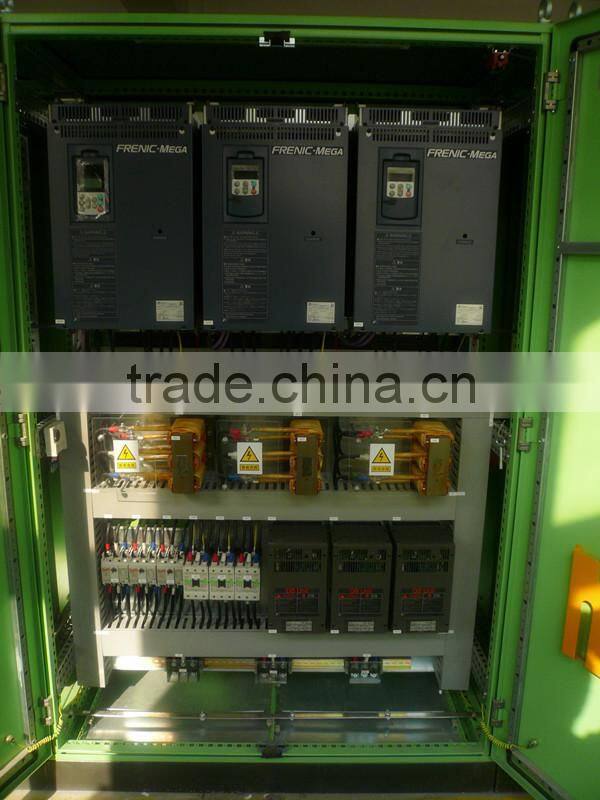

Pictures of stainless steel wire drawing machine:
